最多3刀塔搭载的批量加工用复合加工机“NZ系列”

HEATS

NZ系列是最多可配置3刀塔，所有刀塔搭载有BMT^TM与Y轴功能的复合加工机。作为棒材、法兰、轴件的批量加工机器，在汽车零部件、电气・通信机器、油压・空压机器等各领域的精密零部件批量加工方面能实现高效率加工。

NZ系列为了满足客户的多样化的要求，提供了规格各异的10种机型。分6英寸卡盘对应的NZ1500和8英寸卡盘对应的NZ2000两类，从双刀塔无Y轴功能到3刀塔3个Y轴功能可供选择。1个刀塔可安装16件刀具，最多可安装48件刀具，工序交接少从而可实现长时间无人运转。便于处理切屑的结构和3维干涉检查功能的配备，使操作人员可安心地进行连续运转及装夹。

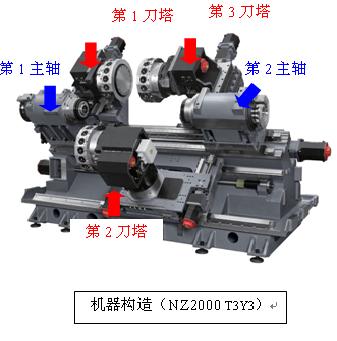

T3Y3型的3个刀塔上均搭载有Y轴功能和BMT^TM。不仅可通过3刀塔的同时加工来实现大幅度的工序集约，还可用旋转刀具进行重切削、高速加工，加工时间与原有的双刀塔双主轴的加工机相比，缩短了约40%（以NZ1500 T3Y3为例）。

8 ^! H3 Z/ a5 D, }- J3 t! C- d, \

■特长

& s" c$ Q. w9 f, G9 B+ @3 N

1.  所有刀塔均搭载有BMT^TM

# J% u! K1 f, [% y

所有刀塔都标准配备有BMT^TM。旋转刀具主轴输出功率为同级别最大的7.5 kW、最高转速为

6,000 min^-1（可选配置为12,000 min^-1），兼备重切削性、高速性。此外，T3型以3刀塔计算可安装

共计48件（每刀塔16件）刀具，大大提高了生产能力。

' J2 u7 G) q( m0 g



2.  大幅度缩短了加工时间

+ ^0 A3 _. K. {/ y

不仅实现了多刀塔的同时加工，而且还由于缩短了第1主轴与第2主轴之间工件的对接时间;实现了进给速度及旋转刀具的高速化; 并缩短了下料机的动作时间，因而大幅缩短了加工时间。



3.  提高了切屑处理性能

& @+ a/ h1 ?0 b4 ~; A M- i

在机器护罩内配置下刀塔的配线、配管路径，提高了切屑的处理性能。下刀塔采用圆颈的龟颈结构

" s& H5 \- P2 J7 v1 t

解决了切屑堆积于刀塔上的问题。此外，通过彻底排除机罩结构的缝隙，防止切屑进入机罩内部，

保护导轨面及滚珠丝杠不受切屑的侵害。

* x7 a+ C. n, T# }6 `6 Q



4.  搭载了新一代操作系统MAPPSIII的3维干涉检查功能

$ j) ?5 {( b. R6 X+ v

利用3维干涉检查功能可与机器的运动同步确认多刀塔的复杂的动作，检测到干涉时，机器会被立

z: X0 g/ X2 w5 H. l; [" `

刻停止，从而防止撞击。同时也注重控制装置的操作性，不给操作人员施加精神压力，为高效率加

. [, |' u3 H4 |7 z5 k1 n6 B2 N1 z

工作出了极大贡献。

0 x4 M* f/ m1 [2 W6 O6 I



5.  整个系列有10种机型

" f6 e( E# m' g" t- h# Y# h

NZ系列为满足客户的要求，提供了丰富多彩的机型。卡盘尺寸（6英寸或8英寸）、第3刀塔的有无、Y轴功能的有无可供选择，总共有10种机型。
