高科技的磨削技术

HEATS

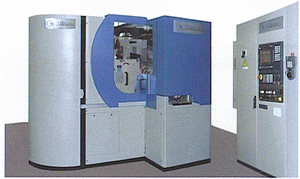

Ghiringhelli生产的型号为 M100 CNC6A的高科技无心磨床以其简洁而创新的设计保证了最佳的工作效率。整体烧结而成的铸铁底座具有非常厚重的肋材。

　　该机器安装一个为磨轮而设，配以Michel系统的水力心轴，和一个为控制轮而设的精 准承接心轴，该轴被另外一个外侧支承固化。Monorail导向器，连同滚珠丝杠，定位在所有轴上。 9 i4 w% j9 i1 m, u/ H& P' K' Z



" ~ g( a6 u9 B( F

　　该解决方案包括每个循环磨削 1到2个工件的加工工具，还有传统的或CBN磨轮。另外还预先安置了一个吸烟罩，可以用于装配排气装置和/或洒水装置，以便加工带油的工件。

　　磨轮上可以安装一些Marposs 或SHS型群体自动平衡单元。CNC Siemens 840D保证了工作的灵活性，它配有 Ghiringhelli工作人员开发的简单易用的专门软件。磨轮马达功率为7,5 kW，具有为恒定圆周速度而配置的频率转换器。自动CNC磨轮的金刚石整修动作发生在X轴和Y轴上，而自动CNC控制轮的金刚石整修则发生在X1轴和Y1 轴上。在上部和下部刀架上的自动插入加工循环则发生在V 轴和Z轴上。所有CNC轴上的补偿作用具有0,0005 mm 的增量。
