可转位刀片的转位精度

HEATS

对于可转位硬质合金刀片来说，高精度转位通常只在中等精度加工时才需要，这听上去
似乎有些矛盾。（本文中，转位精度定义为将刀片换到一新的切削刃后测得的精度。）
  J6 a8 g; F) Z2 W/ I# C3 g

产生这种矛盾的原因很简单，因为刀片之外有很多因素影响加工精度，所以精确转位对
极严格公差的加工是无甚意义的。也就是说，假如加工公差非常紧，以致每次对片转位后都
必须作调整的话，则使用普通刀片更为合算。


另一方面，假如加工公差非常宽，刀片精度对其影响不大，则使用精密刀片就不值得。


只有一个例外，即把工件粗加工至下公差尺寸时（由于下面工序的需要），须采用精密
刀片，以免切出尺寸过小而造成报废。
  ; w! d6 Z, J; l( u. v

影响可转位精度的因素有许多，包括直接与刀片有关和与刀片无关的因素。
2 b: O" N, O! | p ~0 e$ f' ]

一、刀杆的磨损或损坏

刀杆的问题很容易使刀片失去精度。假如刀片槽因磨损而变大或产生任何形式的变形，
则转位后的刀片位置会有较大的差别。
- `" N9 M! s$ M

二、刀杆的式样

不同的刀杆其主偏角也不同，这也能影响转位精度。
  / Q% b; Z7 X/ y8 w: U

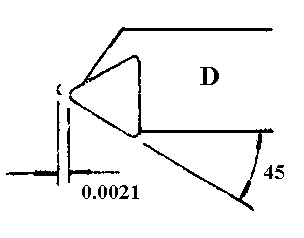

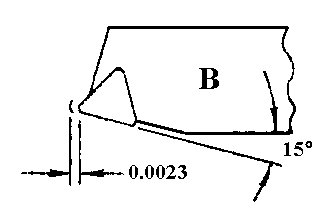

图1中刀杆A为90°主偏角，与刀杆D相比，转位精度易受刀片误差的影响。当然这种差
别是很小的，但与其他误差累积起来也会变得很可观。
  ! ]/ e1 o" x: M" X/ c+ H" @6 [" e' f0 s) ]+ C+ r/ ~; z- _* a5 x# B7 Z' y: N4 Y6 f7 a8 l' q: T: K 1 F3 X; R3 ~: b 4 Z" L1 _% ^4 T9 }5 v J8 Z0 z. O* E6 g0 z1 Q" B9 g8 l8 S* F0 V, |7 U

图1

  2 k/ A4 E4 A, Y4 c n/ ]+ b1 ?$ V6 Y5 V$ U! q. B' W; J# y7 q( d4 Q% j0 |

图2

图3

3 E# x R( {' I4 y4 a4 ]& z( Z1 N, H) V& W

三、刀槽角

+ |8 v( D6 ]- l- ^- k3 R( ~) n

刀杆上的刀片槽也有其公差范围。三角形刀片的刀槽角通常为60°_-1°，而正方形刀片则为90°^-1°，这个公差范围已被证明对于限制刀片的走动是最恰当的。从对转位精度的影响来看，刀槽角小一度比大一度要好，可参见图2。
  " K7 @# _% e. W7 I+ s

左图的刀槽角为+1°，刀片会以其后刀尖为转轴而走动，便得切削刀尖产生大于-1°刀
槽角时的移动（右图）。后者的刀片只在其后端摆动，移动只围绕靠近中心的一点进行，切
削刀尖则很少转动。当主偏角变大时（由于刀杆式样不一），因刀片槽内的转动而产生的影
响也将变大。‘
% L7 G- _8 o. \; P8 p1 I

四、热膨胀

钢质刀杆和硬质含金刀片均会受热膨胀，典型牌号的平直碳化钨其线膨胀系数为2.66×
10^-6in/in°F（注：1°F＝0.556K）。不使用冷却液时，通常的工作温度达 750°F。在室温
下，所选三角刀片的高度为0.19in。
  " ~6 @( x4 F, n8 ^3 M4 j, T! J8 ?8 Y e9 ~& v6 `: A- c/ C. V" a: g

因此有：	3 R# |1 j) t7 `3 W h2 c; o. ]% G5 |7 q1 Z, Y4 q) j1 }9 |) q$ N! @$ N% m9 d. l) r3 f; w2 H+ r, D9 v7 H1 V m1 L j, M3 j! z/ ]; X: ?4 {$ {+ E( `" U: O/ R5 Q0 D( L: k u! G/ {3 Q% K+ {$ v8 T; X0 H 750°F   －72°F（室温）   678°F温升



及2.66×10^-6in×678×0.719＝0.0013in.伸长量（0.033mm）
  / p% y' T' V* {- g! y, J% _9 D, D

假如刀片置于车床刀杆上形成60°主偏角，则当刀片温升至750°F时，工件直径将比切
削开始时减少0.0026in．（0.066mm）。
  0 Z1 z1 u7 U; R% O5 J; V- `

钢质刀杆线膨胀系数大约2倍于碳化钨，热膨胀效果仅产生于从刀片到第一个刀杆夹紧
螺栓之间的部分。刀杆温升不像刀片那么大，但是刀杆的热膨胀对工作尺寸变化亦有较大
影响。
7 f8 \( z; E6 ^9 v s: i

五、刚性

; o" Q z9 _* U# R

机床刚性好坏是一个难以评估，更难以预计的因素。刀片、刀杆、刀架、工件和机床都
有“让位”现象，从而使整个系统成为弹性体。
  8 }6 o% w! d' w

要不是因为刀具有磨损现象，一般不要考虑这种弹位变形。但是随着刀具的磨损、切削
力就会增加，假如工件是细长袖，增大的切削力会使工件产生偏斜，从而使其直径变大。
  , m2 b/ N$ m- @7 B

根据系统的刚性和公差要求，这一因素造成的后果可能重要，也可能不重要。然而，这
是一个完全不受刀片精度影响的因素。

六、脏物和切屑

$ U) u3 |" ?: B% y" [% a2 t) ?

影响转让精度最重要的因素可能与刀杆或刀片的质量都没什么关系。在加工时，赃物和
切屑总是存在的，转位时它们会送到刀片下面。它们所造成的麻烦与清理刀片槽的难易程度
成正比，与机床操作者的注意程度成反比。
  ) z" q' K9 O( ~; ~' {

操作者可能认为他清理刀片槽很仔细，但还是很容易在刀片后面留下0.001或0.002in的
灰尘或细切屑。这会使刀片相对工件前进了一定量，意味着在车削时有0.002～0.004in的直
径减小量。复杂的刀杆难以清理，更使这种状况恶化。

七、刀片误差

刀片必须按公差制造，所选公差须具经济可行性。若要使公差减小，成本会增加很多。
制造厂家通常在成本不致过高的基础上尽可能地用较严的公差。
  9 X4 X" Z8 H5 a

三角形刀片的尺寸和公差根据内切圆直径来分类，正方刀片则按对边之间的尺寸和公差
来分类，这是几种测量方式中最具可操作性的。按内切圆公差来分类并不表示它可反映对片
的可转位精度，因为其他的刀片尺寸公差在最终精度里也起着重要作用。
  / j w% s6 q) B/ u$ _2 a1 Q* Y: p' S9 t) D7 S$ G% |; q# e- }1 a+ R( a0 G) t( \* L, r8 M; b A3 f! Z9 s9 N! H* H8 h; b- A: l0 W# V, Z+ g4 U G9 K4 d* d5 r

	A
	B
	C
图4

: i8 m2 s4 z: H

八、内切圆误差

理想的三角刀片是一个顶点为圆弧形的完全等边三角形。然而内切圆的尺寸并不能表明
此三角形是否完全等边，因为一个圆能和任意三角形内切。


四方刀片应是完全正方形，但是侧面之间的尺寸并不能表示出此正方形是否完美，因为
等边的平行四边形其对边尺寸也相等。


精制的刀片有很高的几何精度，但少量的差异也是不可避免的。

九、刀尖变动

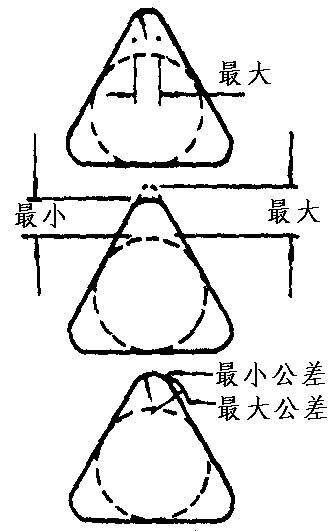

刀片的刀尖必须由尺寸一致的圆弧构成，这些圆弧应精确定位，并精确地与刀片各边相
切，见图4A。


如果对称性差，可能会导致某些误差；
  0 u7 m3 h* {" l

刀尖圆弧太突出或大缩入（图4B）。
  & K$ y" I$ V2 I6 w

刀尖圆弧可能偏左或偏右（图4C）。
E) c' p: F. d- [

十、刀片与刀座厚度

这—点对转位误差的作用不是太大，因为它通过一个角度来产生影响。刀座厚度一般可
不考虑，因为在刀杆整个使用寿命期间，更换刀座的次数是很少的。
  / n& _2 O9 [2 J+ T

图5表明一块下偏差的刀片被一块上偏差的刀片替换后所产生的变化。刀片顶部的高度
增加0.010in，用6°负前角在中心部位切削时刀片对工件的有效进给增加了0.001in。如果刀
具为正前角，若把最薄刀片换成最厚，切削深度会减少，如图中所示。
  6 O3 F K$ [. V, A1 I0 Z) Q! n* o! X; c& v2 A9 S" j: h' K# E3 u1 d: W6 y- E! M2 [

图5

, C+ V6 X( k+ w! N9 U9 B V0 R) a9 f$ p7 ?6 y: ^

图6

; M& n; L) {! X- a, x

十一、时间的影响

# P0 W: p1 F- d

图6表明一些主要因素对加工尺寸的影响随切削时间的增加而增加，总效果通常是累加
的。“人为”因素包括如转位时未能将刀座清理干净，置放刀片时走动等。有些因素如刀片
公差在切削时为常量，但切削刃的磨损、切削力的增加则随切削时间的增加而变大。

结束语

不可能建立一个万能公式，用以精确得知何时该使用精密刀片，每一种加工都必须根据
各自的特点来加以考虑。但是，这是一个值得研究并会得到回报的领域。
