不锈钢的切削加工(下)

[复制链接]
发表于 2010-9-12 11:06:01 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
" [: h3 v: o7 J7 T" X0 _

11 怎样对不锈钢进行钻孔?钻孔时应注意哪些问题?

# \0 c7 d% n$ L& {" Z- U$ h' |! y
在不锈钢工件上钻孔常采用麻花钻,对淬硬不锈钢,可用硬质合金钻头,有条件时可用超硬高速钢或超细晶粒硬质合金钻头。钻孔时扭矩和轴向力大,切屑易粘结、不易折断且排屑困难,加工硬化加剧,钻头转角处易磨损,钻头刚性差易产生振动。因此要求钻头磨出分屑槽,修磨横刃以减小轴向力,修磨成双顶角以改善散热条件。 8 K+ I3 ?& U5 q& P4 L3 {8 q) U. f
钻削不锈钢的典型钻头(即不锈钢群钻)如图4所示。

7 I3 d1 @. Y& _ ) O+ u/ G+ _6 J4 f6 s7 @9 A6 `# s# ^, z ? n& J2 h0 N1 [' ~4 K% w8 C6 F/ ?2 E; M, g. H( Z- o* B; J; H% ^( l/ r1 f q/ Y, w$ n5 D; G0 R( t" s/ v. g, Z' W! j: S3 |% ?0 B( V* ?) H! i' R! [' I9 q# X* O c

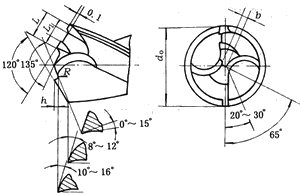

图4 不锈钢群钻

图5 不锈钢断屑钻头

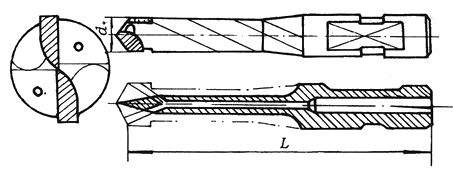

图6 S形硬质合金钻头

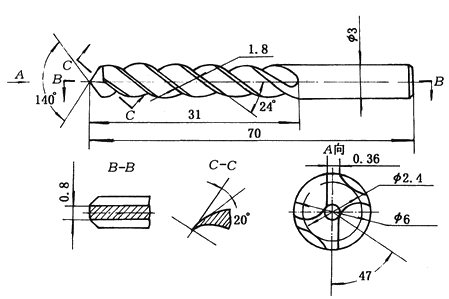

图7 四刃带钻头
5 Q% ^' F& \ G7 `- v* L
图3中L≈0.32d0,L/2>L1>L/3,R≈0.2d0,h=0.04d0,b≈0.04d0。使用这种钻头钻削1Cr18Ni9Ti时,对Ø20 mm、Ø25 mm、呾 mm三种直径的钻头,采用n=105 r/min,f=0.32 mm/r、0.4 mm/r、0.56 mm/r、0.67 mm/r四种不同的进给量,均可顺利地断屑和排屑。 / ~. l# S# u( ^' o
还可采用不锈钢断屑钻头(图5)、S形硬质合金钻头(图6)、四刃带钻头(图7)及可转位硬质合金浅孔钻。 / i9 ^2 o" m+ L; x, b
用不锈钢断屑钻头(图5)加工马氏体不锈钢2Crl3时,只需磨出E-E处断屑槽;而钻削加工lCrl8Ni9Ti奥氏体不锈钢时,还需加开A-A处断屑槽。不锈钢断屑钻头的具体参数及适用的钻削用量见表9。 $ q+ u3 M6 b4 n. {) }
S形硬质合金钻头的特点是:无横刃,可减小轴向力50%;钻心处前角为正值,刃口锋利;钻心厚度增大,提高了钻头刚性;有两个喷切削液孔;圆弧形切削刃及排屑槽分布合理,便于切屑成小块,以利排出。 % }6 F# ?% f; j! d& v7 B$ t
可转位硬质合金浅孔钻的特点是:钻头前端不对称装有两片凸三角形刀片,分屑切除孔的不同部分,能自动定心,孔的直线性好,并且切入切出长度短;刀片前刀面上带有多个坑状断屑槽,切削性能良好,尤其是断屑可靠,切屑呈一致的碎卷屑;内冷却使切削液直接喷向钻削加工表面,改善冷却效果,排屑非常通畅;特别是可根据工件材料采用不同牌号的硬质合金刀片,切削速度达80~120m/min,钻削非常轻快。加工奥氏体不锈钢的钻削用量见表10。


: \9 Y3 y$ t# W( Y% C/ U6 r! p+ g ! D1 r+ \" n5 ` p6 o: U1 ~6 u' f% @% c, Y# F z7 X b( P! c# l8 D) r& B2 ?! G. H* y7 v1 t' @" [* f. H" Q, w- @/ ?3 J3 k7 \; X6 C( ^7 A0 ]& m6 n8 ^8 K0 ?+ F+ {6 M: |4 X( d5 v h. t7 S3 I" D& i6 X; } G( n" E: w7 D9 H/ i6 D0 c" E4 f. m7 n' n' e% N/ b9 J, D. I. [9 M+ L0 |& S5 D. C# j- |+ i4 p' @% ~4 o; [/ G+ S# E; B/ G$ a- `0 E9 V; ]3 z9 w, p% `" ]# U. e2 R+ g q+ X/ T" Q$ F! s2 r' Z) O' L$ n, t- y$ `' d; V: s9 i6 p$ u+ I9 ]6 V4 }+ C9 D7 ~: e9 m# b1 {* {1 U O" W1 s! w$ m% v# R3 Y2 P# x9 g7 A. L. M& k2 N7 ~) m- M' u! N- M t: q9 i5 j; n. X+ C% i9 O6 P, I$ [- H! ?$ ?0 p$ t) a( c( u) E1 o4 a0 A' K/ m8 K) H+ g, {$ j% ^* [# W/ l0 I7 P2 X* o( |; i8 L" q6 H0 t% g# l7 M. M4 k5 R2 h% J- K: n& ?1 G3 c+ m$ x# J8 M. U7 E1 J2 i& s. q6 K6 q( t9 } K$ z* O' O$ x$ Q/ h1 _. N0 Q' a( H9 X6 u3 _( e" K, f/ l' o: U' _3 x8 b- p2 u8 Q0 h# ?4 L3 t5 h1 t5 s0 j2 j& ?6 b( N w- G1 y) r! B" ?; [; l2 D; M1 {+ \8 Z, n$ q+ A9 V0 Q4 w; h; Y0 r/ ]4 D! M- d. |- b! X$ V# m0 a9 L6 O
表9 不锈钢断屑钻头的断屑槽和钻削用量
钻头直径d0
(mm)
半径RE
(mm)
宽度BA
(mm)
半径RE
(mm)
宽度BE
(mm)
主轴转速n
(m/min)
进给量f
(mm/r)
>8~15 3.0~5.0 2.5~3.0 2.0~3.5 1.0~2.5 210~335 0.09~0.12
>15~20 5.0~6.5 3.0~3.5 3.5~4.0 2.5~3.0 210~265
>20~25 6.5~7.5 3.5~4.5 4.0~4.5 2.8~3.3 170~210 0.12~0.14
>25~30 7.5~8.5 4.5~5.0 4.5~5.0 3.0~3.5 132~170
! }0 V0 A4 [, I
钻削不锈钢时,经常发现钻头容易磨损、折断,孔表面粗糙,有时出现深沟而无法消除;孔径过大,孔形不圆或向一边倾斜等现象。在操作时应注意下列事项: : w; @3 m* R( \! D5 [; ?, |
    * I7 Q( w; x: {8 o9 x9 s6 K/ ~- W
  1. 几何形状必须刃磨正确,两切削刃要保持对称。钻头后角过大,会产生“扎刀”现象,引起颤振,使钻出的孔呈多角形。应修磨横刃,以减小钻孔轴向力。 8 S# J* b! [0 u; i
  2. 钻头必须装正,保持钻头锋利,用钝后应及时修磨。 % X7 Y, B, v1 i- Y
  3. 合理选择钻头几何参数和钻削用量,按钻孔深度要求,应尽量缩短钻头长度、加大钻心厚度以增加刚性。使用高速钢钻头时,切削速度不可过高,以防烧坏刀刃。进给量不宜过大,以防钻头磨损加剧或使孔钻偏,在切入和切出时进给量应适当调小。 2 E1 X3 Z2 @9 b! d3 a
  4. 充分冷却润滑,切削液一般以硫化油为宜,流量不得少于5~8 L/min,不可中途停止冷却,在直径较大时,应尽可能采用内冷却方式。 8 b$ ?( }, k6 e# f6 x$ k
  5. 认真注意钻削过程,应及时观察切屑排出状况,若发现切屑杂乱卷绕立即退刀检查,以防止切屑堵塞。还应注意机床运转声音,发现异常应及时退刀,不能让钻头在钻削表面上停留,以防钻削表面硬化加剧。
2 w8 X4 _) x w) y; N; ^, H+ z9 t 1 ]2 E% j, W1 N8 v& E; x4 V; c$ I8 {& I/ E+ h! ^9 u$ _9 C1 e* g+ |3 `) U0 ]8 D: J, h; X; N4 X& M0 U' O% K0 t0 Y" d9 O# g" K* b# Q" g, G& y, T: a% t( g' c8 l. j( z6 u3 C; n. B2 X/ l! D2 ?; A$ n; i8 s9 ?5 n# b: ~4 z: F( m/ {0 }7 U$ ~9 x1 V- e7 g- t( `3 d1 h" K0 ?* n; K& c, r' ?$ n- @4 f/ ~& j1 j/ A9 ^" q, q: o5 L( t# t; k7 U& [5 z, D% H& r1 I! B, d: h' Q) l- F! v! G# `+ h8 X6 Y) b6 E4 f% j' K( P' D( t+ d2 [ a0 m# G+ ]8 b+ N3 i. A$ |* Z n* ?7 q' i) o1 h7 g! V( Q! I, E4 k. v( a' J+ A; x k7 j/ i$ g+ A: s2 w" _4 Q4 h+ w) m( `2 @; t& \: f6 t6 N( U* T2 P, e" C* ^, m( ?, F+ V3 v. ?6 a' |9 ^$ k+ U9 ?$ Y$ B. z% _/ o) t& v' t5 L$ s% k# n. A Q/ U: B* T2 ^( m% C' `! R: }, E! Z7 H$ ]% p) U; V: i7 Y+ k4 f$ \9 n; n
表10 奥氏体不锈钢的钻削用量
钻头直径d0
(mm)
主轴转速n
(m/min)
进给量f
(mm/r)
≤5 1000~700 0.08~0.15
>5~10 750~500
>10~15 600~400 0.12~0.25
>15~20 450~200 0.15~0.35
>20~30 400~150
>30~40 250~100 0.20~0.40
>40~50 200~80
+ T [) i8 g- P; E

12 怎样解决耐酸不锈钢钻孔时的断屑问题?

1 T1 a3 j" w) b f3 H
耐酸不锈钢的塑性和韧性都很大,钻孔时存在的主要问题是不容易断屑,影响切削液的流入,切削区温度高,刀具耐用度低,生产率低。在钻孔时,切削负荷大,形成切屑要消耗很多的能量,再加上这类不锈钢的高温强度和硬度高,钻屑在切离时不易折断;同时冷作硬化现象非常严重,表面硬化程度可达100%以上,硬化层厚度达0.1~0.2mm。耐酸不锈钢的导热系数小,只有碳钢的1/3~1/4,切削区温度很高,与其他金属的亲和作用强以及材料中存在的硬质点,加剧了刀具的磨损。 ~) o' o R, T- h4 s
为了解决耐酸不锈钢钻孔时的断屑问题,研制了新型钻耐酸不锈钢断屑群钻,用它钻孔时切屑长100mm左右呈“礼花”状从孔中排出,断屑效果十分理想。 + W6 I4 L% i9 o, M
在钻孔过程中要出这种切屑的关键是:一要使分屑点处于临界分屑状态;二要适当磨出钻尖高(h=0.05D~0.07D)和圆弧半径(R=0.2D);三是L1=1.7~3.3 mm位置应选择恰当,并配合适当大的进给量和较低的切削速度,使切屑在斜拧状态中折断。 % ]3 ~! i' `# I- K
使用耐酸不锈钢断屑群钻钻孔时,应选用较低的切削速度和较大的进给量,有利于实现断屑。 % F" }, }6 ?* e3 U

13 怎样对不锈钢进行铰孔?

对不锈钢铰孔时,经常遇到的问题是:孔表面容易划出沟槽,粗糙度差,孔径超差,呈喇叭口,铰刀易磨损等。不同种类不锈钢的切削加工性不同,在铰孔中所表现出的问题也不一样,如对1Cr18Ni9Ti等奥氏体不锈钢和耐浓硝酸不锈钢铰孔时,主要是铰刀磨损问题;而对2Cr13等马氏体不锈钢铰孔时,主要是不容易保证铰孔的粗糙度和尺寸精度问题。为了避免这些问题,应注意以下事项: 6 R! P0 ?+ C3 U3 ]0 u6 _
    ! o' C1 h) z- H! _0 R4 B( A, V
  1. 合理选择铰刀和铰削用量,是保证铰孔顺利进行的关键。 6 l; s! R3 v" @
  2. (2)提高预加工工序质量,防止预加工孔出现划沟、椭圆、多边形、锥度或喇叭口、腰鼓形状、轴心线弯曲、偏斜等现象。 & u' B9 G- F# x4 F4 E0 k! A; g
  3. 保持工件材质硬度适中,尤其对2Cr13马氏体不锈钢,调质处理后的硬度在HRC28以下为宜。 4 J! L* X, K# W% h3 M
  4. 正确安装铰刀和工件,铰刀必须装正,铰刀轴线应和工件预加工孔的轴线保持一致,以保证各刀齿均匀切削。 Q2 S/ V& [6 `. r/ m
  5. 选用合适的切削液,可以解决不锈钢的切屑粘附问题,并使之顺利排屑,从而降低孔表面粗糙度和提高刀具耐用度。一般以使用硫化油为宜,若在硫化油中添加10%~20%CCl4或在猪油中添加20%~30%CCl4,对降低表面粗糙度有显著的效果。由于CCl4对人体有害,宜采用硫化油85%~90%和煤油10%~15%的混合液。铰刀直径较大时,可采用内冷却方式。 ; _* o( L/ _2 a# y
  6. 认真注意铰孔的过程,严格检查刀齿的跳动量,是获得均匀铰削的关键。在铰削过程中,注意切屑的形状,由于铰削余量小,切屑呈箔卷状或呈很短的螺卷状。若切屑大小不一,有的呈碎末状、有的呈小块状,说明铰削不均匀。若切屑呈条的弹簧状,说明铰削余量太大。若切屑呈针状、碎片状,说明铰刀已经磨钝。还要防止切屑堵塞,应勤于观察刀齿有无粘屑,以避免孔径超差。使用硬质合金铰刀铰孔时,会出现孔收缩现象,为防止退刀时将孔拉毛,可采取加大主偏角来改善这种情况。
; ?2 @6 y, N7 h! t$ _

14 怎样对不锈钢进行攻丝?

A' P/ V% M T( _) L
在不锈钢上攻丝比在普遍钢材上攻丝要困难得多。经常出现由于扭矩大,丝锥被“咬死”在螺孔中,崩齿或折断,螺纹表面不光,沟纹,尺寸超差,乱扣和丝锥磨损严重等现象。因此,攻制不锈钢螺纹时应采取相应的技术措施加以解决。 ( U6 |! L0 M/ Z+ i; l, Z
    - l- I# J3 m6 g' g4 v9 P8 u, C' X
  1. 攻制不锈钢螺纹时,“胀牙”现象比较严重,丝锥容易“咬死”在孔中,所以螺纹底孔应适当加大。一般情况下,螺距为1mm以下的螺纹底孔直径等于公称直径减去螺距;螺距大于1mm时,螺纹底孔直径等于公称直径减去1.1倍螺距。
      : L: H8 F0 h$ e* a" D0 y! y# Q; q6 _2 S+ R2 A( `* ?) H6 U0 r2 P' q6 w( K4 h; a% r/ x {$ C7 }

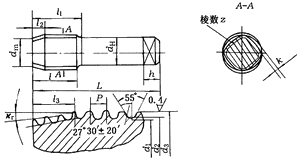

    图8 加工不锈钢用的无槽丝锥
    ) a q" y& P* y" o+ G8 x. w6 R
  2. 选择合适的丝锥和合理的切削用量,是关系到攻丝质量的关键。丝锥材料,应选含钴或铝超硬高速钢;主偏角和螺距、丝锥把数有关,头锥kr=5°~7°,二锥、三锥为kr=10°~20°;校准部分一般取3~4扣螺纹长度,并有0.05~0.1mm/100 mm的倒锥;容屑槽方向一般取b=8°~15°,可以控制切屑流动方向,对于直槽丝锥,可以将丝锥前端改磨成螺旋形;丝锥的前角一般为gp=15°~20°,后角为8°~12°。 ' S( U8 [+ l X: q& U) z3 \3 k
  3. 可采用无槽丝锥对不锈钢攻丝,见图8。使用无槽丝锥挤丝前的底孔直径为: * \! d6 }: E. E* E H: Z9 w
    d0=dw-(0.5-0.6)P
    式中:dw——工件螺纹外径,mm; , r) J: I1 X, `
    P——螺距。
    ( X, B5 k9 k# I1 x
  4. (4)不锈钢攻丝时,应保证有足够的冷却润滑液。通常可选用硫化油+15%~20%CCl4;白铅油+机油或其他矿物油;煤油稀释氯化石蜡等。 . ~" y3 ?* c8 B( B5 K- E. D
  5. 在攻丝的过程中,万一丝锥折断,可将工件放在硝酸溶液中进行腐蚀,可以很快将高速钢丝锥腐蚀,而不报废工件。
; @8 L: }, r- p+ s* k

15 磨削不锈钢有哪些特点?

0 Q5 C, p) g1 r6 ~ ]0 R
    ) U: f! T! ]" N2 r
  1. 不锈钢的韧性大,热强度高,而砂轮磨粒的切削刃具有较大的负前角,磨削过程中磨屑不容易被切离,切削阻力大,挤压、摩擦剧烈。单位面积磨削力很大,磨削温度可达1000℃~1500℃。同时,在高温高压的作用下,磨屑易粘附在砂轮上,填满磨粒问的空隙,使磨粒失去切削作用。不锈钢的类型不同,产生砂轮堵塞的情况也不相同,如磨削耐浓硝酸不锈钢及耐热不锈钢,粘附、堵塞现象比1Cr18NiTi严重,而1Cr13、2Cr13等马氏体不锈钢就比较轻。 " V( |6 l. _! f! s/ ]4 {9 ?) x
  2. 不锈钢的导热系数小,磨削时的高温不易导出,工件表面易产生烧伤、退火等现象,退火层深度有时可达0.01~0.02 mm。磨削过程中产生严重的挤压变形,导致磨削表面产生加工硬化,特别是磨削奥氏体不锈钢时,由于奥氏体组织不够稳定,磨后易产生马氏体组织,使表面硬化严重。 ) M& U4 T4 O5 C6 ]! e% S
  3. 不锈钢的线膨胀系数大,在磨削热的作用下易产生变形,其尺寸难以控制。尤其是薄壁和细长的零件,此现象更为严重。 ! @- g" [( e$ b$ t+ [
  4. 多数类型的不锈钢不能被磁化,在平面磨削时,只能靠机械夹固或专用夹具来夹持工件,利用工件侧面夹紧工件,产生变形和造成形状或尺寸误差,薄板工件更为突出。同时也会引起磨削过程中的颤振而出现鳞斑状的波纹。
2 A8 U$ w& n; s" m

16 磨削不锈钢时怎样选择砂轮?

! _! d# ]# o( h M# m& ^- g
    - ?1 h, [0 H- d
  1. 磨料:白刚玉具有较好的切削性能和自锐性,适于磨削马氏体及马氏体+铁素体不锈钢;单晶刚玉磨料适用于磨削奥氏体和奥氏体+铁素体不锈钢;微晶刚玉磨料是由许多微小的晶体组成的,强度高、韧性和自锐性好,其自锐的特点是沿微晶的缝隙碎裂,从而获得微刃性和微刃等高性,可以减少烧伤、拉毛等现象,并可以降低磨削表面粗糙度,适于磨削各种不锈钢;立方氮化硼磨料的硬度很高,热稳定性好,化学惰性高,在1300℃~1500℃不氧化,磨粒的刃尖不易变钝,产生的磨削热也少,适用于磨削各种不锈钢。为了减少粘附现象,也可采用碳化硅和人造金刚石为磨料的砂轮。 / h, M# X; v( f) w: m
  2. 粒度:磨削不锈钢时,一般以采用36号、46号、60号中等粒度的砂轮为宜,其中粗磨时,采用36号、46号粒度,精磨用60号粒度。为了同时适用于粗磨和精磨,则采用46号或60号粒度。 2 ~% X- ^5 ]: a3 V: _3 z
  3. 结合剂:磨削不锈钢要求砂轮具有较高的强度,以便承受较大的冲击载荷。陶瓷结合剂耐热、抗腐蚀,用它制成的砂轮能很好地保持切削性能,不怕潮湿,且有多孔性,适合于制作磨削不锈钢砂轮的结合剂。磨削耐浓硝酸不锈钢等材料内孔时,可采用树脂结合剂制造砂轮。 : t. }. H1 U; g1 d D; \; w4 t
  4. 硬度:应选用硬度较低的砂轮,以提高自锐性。一般选用G~N硬度的砂轮,其中以K~L使用最为普遍,使用微晶刚玉作磨料的内圆磨砂轮,则以J硬度为宜。 1 V: G/ r7 ?: `( s, j. L/ s
  5. 组织:为了避免磨削过程中砂轮堵塞,砂轮组织应选较疏松的,一般选用5号~8号较为合适。
5 f3 ~+ O8 k, t; ?* O9 ~

17 磨削不锈钢时怎样选择磨削用量?

4 k* R; Z, M8 Y) u. r" _3 r) y
陶瓷结合剂砂轮的速度为30~35 m/s;树脂结合剂的砂轮速度为35~50 m/s。当发现表面烧伤时,应将砂轮速度降至16~20 m/s。 6 u& K- ^% H" a
工件速度,当工件直径小于50 mm时,n=120~150 r/min;大于50 mm时,n=40~80 r/min。用砂轮外圆进行平面精磨时,工作台运动速度一般为15~20 m/min,粗磨时为5~50 m/min。磨削深度和横向进给量小时取大值,横向进给量大时取小值。粗磨深度为0.04~0.08 mm,精磨深度为0.01 mm。修整砂轮后应减小磨削深度。 2 L' R. J4 a1 D7 ~4 ]3 b
外圆磨削时纵向进给量,粗磨时为(0.2~0.7)B mm/r,精磨时为(0.2~0.3)B mm/r;内圆磨削时纵向进给量,粗磨时为(0.4~0.7)B mm/r,精磨时为(0.25~0.4)B mm/r;砂轮外圆平面磨横向进给量,粗磨时(0.3~0.7)B mm/dst,精磨时为(0.05~0.1)B mm/dst。 / _) \ H; d5 m& G! Q' y

18 磨削不锈钢时应注意什么?

" v5 Z+ B, J2 g" J
    3 ^& ^" G3 a: @" |
  1. 应及时修整砂轮,粗磨时砂轮要修整粗一些,精磨时砂轮要始终保持锋利,以免过热烧伤。修整后的砂轮两侧转角处,不允许有毛刺存在。 + H' d$ `2 Y% Z F/ ^5 e+ x7 x
  2. 低表面粗糙度磨削时,粗精磨应分别进行,精磨余量一般留0.05 mm为宜,工件装夹误差大时可留0.1 mm。 ' s/ [# M# {$ Q# S) u
  3. 磨削过程中必须充分冷却,以带走大量的磨削热和进行冲刷,防止砂轮堵塞和工件表面烧伤。冷却液必须清洁,不能混入磨屑或砂粒,以免将工件拉毛。磨削不锈钢的冷却液,一般选用冷却性能较好的乳化液,或用含有极压添加剂且表面张力小的冷却液。流量为20~40 L/min,砂轮直径大时为80 L/min。 5 \) X$ p; z5 T$ h3 ^1 e6 x
  4. 不锈钢磨削余量应取小一些,外圆磨削时,直径上的磨削余量为0.15~0.3 mm,精磨余量为0.05 mm。内圆磨削的余量与外圆磨削基本相同。平面磨削时,对面积小、刚性好的零件,单边留余量为0.15~0.2 mm,刚性差、面积大的零件,单边留磨削余量0.25~0.3 mm。
% s3 W8 N' r) V- c1 m

19 加工不锈钢的实例有哪些?

( u: q q& X/ t/ l. X
不锈钢的用途很广,切削加工的实例也很多,在这里仅举几个切削加工的实例,以供参考。 0 ^9 ~- y! |( @2 P% h' y" c
    5 x' p' b% M! ?# M( |3 i7 x6 K3 ?
  1. 车削:工件材料为1Cr18Ni9Ti,工件尺寸为Ø900 mm×720 mm。原用YG8硬质合金车刀,刀具几何参数g0=15°~18°,a0=6°~8°,kr=75°,ls=-5°~-8°;切削用量为Vc=28 m/min,ap=0.3~0.5 mm,f=0.16mm/r,精车一刀需刃磨28次车刀,且工件表面接刀痕十分明显。后改用YG8N硬质合金车刀,除将切削速度提高到42.4m/min外,其他条件相同,精车一刀外圆,仅需磨刀5次,工件表面粗糙度Ra为3.2μm,接刀痕也不明显。 & j& v# B) n e' e( S8 L9 P
  2. 车螺纹:工件材料为1Cr18Ni9Ti,螺纹规格为M20×2.5。原用YG8硬质合金,Vc=10 m/min,f=2.5 mm/r,ap=0.3~0.4 mm,刀具刃磨一次加工不了一件。改用813硬质合金,在Vc=36 m/min的条件下,可加工两件以上,效率和刀具耐用度可提高两倍以上。 ; V& E2 x2 }6 l) j2 D% e0 k
  3. 铣削:工件材料为Cr17Ni2,铣削平面,切削用量为Vc=90~100 m/min,ap=3~4 mm,af=0.15 mm/z。刀具为可转位端铣刀,刀具材料为YW4,刀具几何参数为g0=5°,a0=8°,kr=75°,ls=5°。刀具耐用度为41 min。 " H! x9 }% g2 n
  4. 镗孔:工件材料为1Cr18Ni9Ti,刀具材料原用YG6和YG10H硬质合金,刀具几何参数为g0=20°,a0=8°,kr=75°,ls=-3°。切削用量为Vc=20 m/min,ap=3 mm,f=0.32mm/r。在相同的条件下,YG6的刀具耐用度为15 min,且不断屑而粘刀,YG10H的刀具耐用度为60 min,而且切削质量良好。
