刀具的基本术语

HEATS

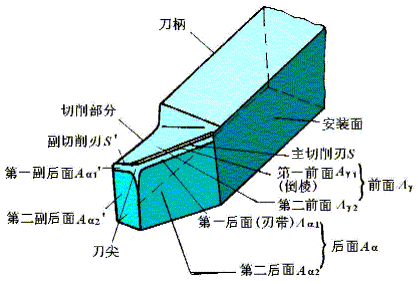

1. 结构要素

8 |5 D( I" m3 n/ i$ G5 |4 L+ z9 q$ H9 h$ t4 ^ * K. q7 t9 l4 j* u: ]# y3 @1 M k

• 待加工表面----工件上有待切除的表面。

• 已加工表面----工件上经刀具切削后产生的表面。
  ( N/ W& u& I% G7 M+ h
• 过渡表面(同义词：加工表面)----工件上由切削刃形成的那部分表面，它将在下一个行程，刀具或工件的下一转里被切除，或者由下一个切削刃切除。
  0 U" d; ?# ^4 I
• 前面(同义词：前刀面)----刀具上切屑流过的表面。它直接作用于被切削的金属层，并控制切屑沿其排出的刀面。

• 后面(同义词：后刀面)----与工件上切削中产生的表面相对的表面。
  1 z6 S% f: m1 a$ Z4 @/ l5 U
• 主后面(同义词：主后刀面)----刀具上同前面相交形成主切削刃的后面。它对着过渡表面。
  0 L+ N& x" u( b" }$ g: O; _" g
• 副后面(同义词：副后刀面)----刀具上同前面相交形成副切削刃的后面。它对着已加工表面。

• 主切削刃----起始于切削刃上主偏角为零的点，并至少有一段切削刃拟用来在工件上切出过渡表面的那个整段切削刃。

• 副切削刃----切削刃上除主切削刃以外的刃，亦起始于切削刃上主偏角为零的点，但它向背离主切削刃的方向延伸。

: ^3 v, Y1 f5 \! g8 p

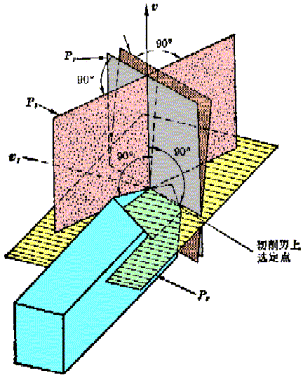

2. 刀具角度参考系

7 h! G5 `8 S5 ^5 n9 J; E

' ?% j/ v0 V. D5 A5 g! L6 [; [
• 切削平面----通过切削刃选定点与切削刃相切并垂直于基面的平面。
  " s# L* p( w4 U( ]5 v" u! g6 A# ]
• 主切削平面Ps----通过切削刃选定点与主切削刃相切并垂直于基面的平面。它切于过渡表面，也就是说它是由切削速度与切削刃切线组成的平面。
  - X/ z; ?' S" _+ R
• 副切削平面----通过切削刃选定点与副切削刃相切并垂直于基面的平面。
  5 A) |) W4 S% q; V: W
• 基面Pt----通过切削刃选定点垂直于合成切削速度方向的平面。在刀具静止参考系中，它是过切削刃选定点的平面，平行或垂直于刀具在制造、刃磨和测量时适合于安装或定位的一个平面或轴线，一般说来其方位要垂直于假定的主运动方向。
  * E6 G* J+ r9 b8 L9 k" c
• 假定工作平面----在刀具静止参考系中，它是过切削刃选定点并垂直于基面，平行或垂直于刀具在制造、刃磨和测量时适合于安装或定位的一个平面或轴线，一般说来其方位要平行于假定的主运动方向。
  4 M+ e y% Y% r0 f# j
• 法平面Pn----通过切削刃选定点并垂直于切削刃的平面。

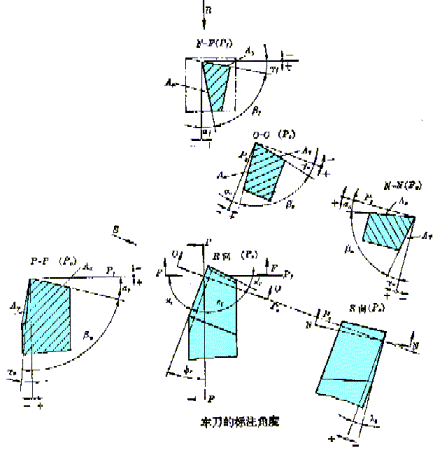

3. 刀具角度

. |8 ^( P* r9 M

) X: Z; a& z- w+ |+ @( O: X
• 前角----前面与基面间的夹角。
  0 A( l- N+ E- I: n* u- N# _! D
• 后角----后面与切削平面间的夹角。

• 楔角----前面与后面间的夹角。
  ' Q0 n$ H; i5 D, W
• 主偏角----主切削平面与假定工作平面间的夹角，在基面中测量。
  : V' e* v) P4 @; ~$ {( }
• 副偏角----副切削平面与假定工作平面间的夹角，在基面中测量。
  , ~& I! g/ I2 P+ C5 {
• 刀尖角----主切削平面与副切削平面间的夹角，在基面中测量。
  2 f ~6 L9 q% ~
• 刃倾角----主切削刃与基面间的夹角，在主切削平面中测量。
