镗削和镗刀

HEATS

+ o) G8 p5 v9 Y$ Q

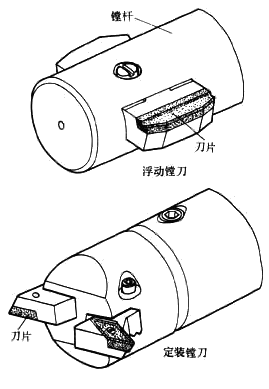

+ q% y. k, Z3 V/ c+ v# }! q; w' z, b" Q, j. d' Y f% }; h 图1 镗圆柱孔示意图 ! T7 B3 k+ v6 { 图2 双刃镗刀 & H2 _, o6 x; w: O 图3 模块式镗刀 / {7 r1 U2 ~- C& w 镗削 2 e4 e% X( L; c+ o2 z2 D8 n 用旋转的单刃镗刀把工件上的预制孔扩大到一定尺寸，使之达到要求的精度和表面粗糙度的切削加工。镗削一般在镗床、加工中心和组合机床上进行，主要用于加工箱体、支架和机座等工件上的圆柱孔、螺纹孔、孔内沟槽和端面；当采用特殊附件时，也可加工内外球面、锥孔等。对钢铁材料的镗孔精度一般可达IT9～7，表面粗糙度为Ra2.5～0.16µm。 2 ]) R- A9 ?2 P 镗削时，工件安装在机床工作台或机床夹具上，镗刀装夹在镗杆上(也可与镗杆制成整体)，由主轴驱动旋转。当采用镗模时，镗杆与主轴浮动联接，加工精度取决于镗模的精度；不采用镗模时，镗杆与主轴刚性联接，加工精度取决于机床的精度。由于镗杆的悬伸距离较大，容易产生振动，选用的切削用量不宜很大。镗削加工分粗镗、半精镗和精镗。采用高速钢刀头镗削普通钢材时的切削速度，一般为20～50m/min；采用硬质合金刀头时的切削速度，粗镗可达40～60m/min，精镗可达150m/min以上。 对精度和表面粗糙度要求很高的精密镗削,一般用金刚镗床，并采用硬质合金、金刚石和立方氮化硼等超硬材料的刀具，选用很小的进给量(0.02～0.08mm/r)和切削深度 (0.05～0.1mm)高于普通镗削的切削速度。精密镗削的加工精度能达到IT7～6，表面粗糙度为Ra0.63～0.08µm。精密镗孔以前，预制孔要经过粗镗、半精镗和精镗工序，为精密镗孔留下很薄而均匀的加工余量。 镗刀 " d4 q+ G( Q7 y& N/ {: u 具有一个或两个切削部分、专门用于对已有的孔进行粗加工、半精加工或精加工的刀具。镗刀可在镗床、车床或铣床上使用。因装夹方式的不同，镗刀柄部有方柄、莫氏锥柄和7:24锥柄等多种形式。 ) I8 c+ F5 m3 a: u5 { 单刃镗刀切削部分的形状与车刀相似。为了使孔获得高的尺寸精度，精加工用镗刀的尺寸需要准确地调整。微调镗刀可以在机床上精确地调节镗孔尺寸，它有一个精密游标刻线的指示盘，指示盘同装有镗刀头的心杆组成一对精密丝杆螺母副机构。当转动螺母时，装有刀头的心杆即可沿定向键作直线移动，藉助游标刻度读数精度可达0.001mm。镗刀的尺寸也可在机床外用对刀丁预调。 2 L8 U3 ~- r3 ]; r, Z 双刃镗刀有两个分布在中心两侧同时切削的刀齿，由于切削时产生的径向力互相平衡，可加大切削用量，生产效率高。双刃镗刀按刀片在镗杆上浮动与否分为浮动镗刀和定装镗刀。浮动镗刀适用于孔的精加工。它实际上相当于铰刀，能镗削出尺寸精度高和表面光洁的孔，但不能修正孔的直线性偏差。为了提高重磨次数，浮动镗刀常制成可调结构。 ) u* D. g" O; k; B0 x1 j; v- ?5 V$ M4 M( } 为了适应各种孔径和孔深的，要并减少镗刀的品种规格，人们将镗杆和刀头设计成系列化的基本件──模块。使用时可根据工件的要求选用适当的模块，拼合成各种镗刀，从而简化了刀具的设计和制造。
