CVD金刚石刀具的应用及其前景

HEATS

一、主要性能指标

: ^6 a' u4 q0 O

1. -机械性能

7 g7 q4 u5 M. i" L# \

CVD金刚石-刀具机械性能见表1。

由于CVD 金刚石（CVDD）为100%纯金刚石，其晶粒之间的间隙为基团间隙，而PCD是通过添加Co、Ni、Cu等金属结合剂高温高压而成，故二者是有区别的。单晶金刚石其价格昂贵，且受其几何尺寸大小和性能（解理—方向性）的限制，无法大量应用于品种多样的工具。 + C. s8 G* t) O: l5 K$ B7 ]- q- Q( X- I& V% t0 ^; K, f3 |

+ H) J8 [/ i6 d6 E$ k `8 i; Z* r, @0 T* K, ]6 c- x @1 g( D9 B9 {9 h9 k* X o8 R# D% F; H( L0 t& s' M0 O3 _, p6 C1 y6 T9 k& ~) W/ O, e5 f8 z) U. d( c) f3 f6 x' B4 Y4 m, E& ~4 M3 g( }/ s9 Z, P# v+ E6 R! O0 Y) x/ x2 R5 |# T. A5 ^: y2 O- p/ N# l3 d& ` ^+ U, W- z- `: r. c4 b' e3 i' S p- h. [7 W& k5 O4 ?3 Q6 R) o" L; _& H' @) b$ M2 ?; X. A) g& g4 U* ?1 X# U# }4 k% Z0 Z5 @/ D; ] i: [( w/ |- N+ s7 ^! J; _% Y: n' p5 L" u: X) [' M( {8 b0 I @! N9 q- Z0 A) J' Y2 m& ]. p3 }; `, z8 W& |4 i$ X6 c# C3 i) i2 q; J9 `1 s1 Z, ]9 }* e+ q- ?8 V# I; V4 m2 V) `( Y! J. n/ l0 M' B2 a6 r8 h i" q2 h2 P7 N+ g4 R0 v5 }: a6 u0 L- ?$ b* f- I 表1 机械性能 性能 纯金刚石 CVD金刚石 硬度（kgf/mm2） >8000 >8000 密度（g/cm3） 3.52 3.52 杨氏模量（GPa） >1200 >1000 断裂性（J/M） 10 25 摩擦系数 0.1（相对于钢） 0.1 热导率（W/cm·K） 25 >20 磨耗比 （111方向）>40×104 >30×104 电阻率（Ω·cm） 不导电 1014～1016 化学惰性 常温下不溶于所有酸和碱

w+ p3 U( C' Q. w* |. t+ R7 l3 Q. D3 Q5 K3 H; m7 l& w! _( p" v% v3 s$ o2 |) C# ^1 }: X8 N% G4 t* }3 ~3 g# f4 P) O* F: f& o, G' a2 x, W9 @& @! N0 K/ Q: A9 \, c0 D7 B. M! n I( Y5 B3 ^1 @. J, ]8 B+ B ]: U: q. Y3 _ y2 S* @. V' x$ z6 e! ?& ?9 \7 Q1 n' d6 u: ]& v' u% t, `$ Q W' o: Q3 A* c$ y4 m/ R B/ B( w# \8 v6 {& X# ]8 C( B5 } i" ]8 B) U& ^; g( a4 H) e, f6 L/ c. B% \9 z5 q p7 n+ C: t' ]2 i( D- [! O0 C8 H/ |2 h, J4 P4 ]7 |7 \0 E3 a* a' R4 ^" @8 k- Q! @; \, @& ]- ^/ c }! l1 k: v+ j: M 表2 CVDD与PCD刀具比较 特性 PCD CVDD 材质结构 含Co粘结剂 纯金刚石 耐磨性 随金刚石颗粒大小而变 高于PCD2～10倍 韧性（抗 冲击性） 较好 略差 耐温性 低于500℃，热导率低 高于700℃，热导率高 化学稳定性 低 高 适用性 粗加工、精加工 湿切 不适于加工有机复合材料 精加、半精加、连续切削 湿切、干切 适于加工有机复合材料

2. CVDD、PCD刀具的性能比较

CVDD、PCD刀具的性能比较见表2。

: k8 L! m+ `$ j' A# p1 \( s1 E
1. CVDD刀具刀刃强度高，具有接近于单晶金刚石刀具的抗冲击性能，能制作具有各种尺寸的刀具；
2. CVDD刀具耐磨性好，耐用度比硬质合金高100 倍以上；
3. 用单晶金刚石刀具的研磨方法将刃部精细研磨抛光至Ra0.05 µm以下，工件表面可达到镜面；
4. 热导率5～10W/cm·K在干切过程中，可将刀尖的热量及时扩散，减少对工件表面损伤，降低刀具使用温度以及提高刀具寿命。

9 b& ?0 Y6 Q% O( H1 {

二、CVDD刀具在机械加工中的应用

# I* R4 @3 s0 F+ F" W: c" ?- V

CVDD包括工具（主要是机械加工）、热学应用等方面。目前，CVDD的产品主要有如下几类： 7 i6 ^9 L$ {' T5 \: i2 v5 C9 o

( ]% k$ b, _0 R; J
1. CVDD普通刀具，高精度刀具； , c2 E! F1 u# e$ _4 b6 `8 i
2. CVDD砂轮修整笔；
3. CVDD拉丝模及成品模具；
4. CVDD新型高压、水射流耐磨喷嘴； 6 x u1 U& x9 _; h! A" R" A
5. CVDD强化木地板加工工具； * s& m' W5 ^: I
6. CVDD精密轴承支撑器及耐磨器件等。

' {, a+ c9 m! ^+ H

CVDD不含任何金属或非金属添加剂，机械性能兼具单晶金刚石和PCD 的优点，又在一定程度上克服了它们的不足。大量实践表明，焊接型CVDD工具的使用寿命超过PCD 工具，其抗冲击性优于单晶金刚石膜。因此，CVDD被认为是非铁类材料加工工业中理想的工具材料，如铝、硅铝合金、铜、铜合金、石墨以及各种增强玻璃纤维和碳纤维结构材料的加工等。

1. CVDD刀具用于金属切削加工

CVDD可用于制作车刀、铣刀、刨刀、趟刀等机械加工刀具。

近两年来，各种型号的金刚石膜车刀、键刀已在国内几十家企业使用，并正向国外推广，其应用情况如下： - E G# c& {1 @5 G8 s3 m: f

1. 代替硬质合金刀具，工效提高十几倍到百倍，降低了劳动强度，工件加工精度明显提高，表面粗糙度显著降低。
2. 超硬材料和有机复合材料的理想加工刀具； $ h8 j# Q! X; A* K( z# Y
3. 和PCD 刀具相比，CVDD刀具表面粗造度低，刃口好； % P h+ [# B) b: j5 K
4. 在一些领域可代替天然金刚石刀具。

+ k5 ^& F( q2 E4 r8 A# t

就国内汽车行业中使用的硅铝合金材料来看，含硅量在12%左右，一方面由于其材质不均匀，有硬点，目前PCD刀具占有绝大部分市场，CVDD的份额微乎其微，如轮毅刀具、槽加工刀具等。另一方面，由于现在的CVDD不导电，而PCD导电的性能，使二者在刀具的制作工艺上存在差别，PCD可用电加工方式加工，而CVDD却不行，若能很好地解决CVDD刀具制作工艺问题，则可与PCD刀具在汽车行业中一争高下。 1 Q# W6 s/ q x( Y3 D) F! W

实践表明，CVDD刀具采用正确的几何角度，经过精研完全能作为有色金属及超硬材料的精密切削刀具，如车削紫铜的电机刀（也称整流子刀）等。曾经做过试验，条件如下：

% e5 `" G5 ~8 L& K$ ^+ l3 i
1. 刀具：CVDD车刀，刀尖修光刃L=1mm，前角8°，后角8°，主偏角60°，刃口粗糙度Ra0.1µm; " ~) H9 j7 e" A; K
2. 机床：CJ6125 ;
3. 环境：精密加工实验室； - l* \4 b* k0 b5 ?7 ~
4. 工件材料：含硅8%的硅铝合金，紫铜；
5. 切削参数：n=1400r/min , f=4mm/min, a_p=0.015mm/r

. t8 S/ D6 s7 U

在上述试验条件下，车削加工后工件的粗糙度Ra0.012µm ，这是PCD产品所无法达到的。由此可见，CVDD刀具可以达到以车代磨的效果，加工到镜面粗糙度，而其成本远低于天然金刚石（单晶金刚石）刀具。

2. CVDD用于非金属加工

CVDD以其高耐磨性，在木工刀具方面也广受欢迎。如时下正热的木地板行业，由于Al₂O₃强化木地板的性能优于三聚氢胺木地板，其耐磨层更坚硬，硬质合金刀具加工Al₂O₃强化木地板已无能为力，必须使用金刚石刀具。两年来的市场调查结果显示，CVDD是优质的木工刀具材料。

对于石材等硬脆材料、玻璃纤维、碳复合材料及有机复合材料的加工，CVDD是理想的刀具材料。 3 U" y" D1 S+ M* J2 Q

3. 高精度刀具

^' z2 k g6 q1 {

普通刀具材料（如高速钢）和硬质合金材料因受其本身性能（如耐磨性、硬度等）影响，很难达到很高精度，如制版行业用的制版精修刀、首饰行业用的首饰刀（俗称劈花刀）等。这类刀具要求其本身的精度很高和表面粗糙度很低（粗糙度Ra0.05µm ） ，利用高精度研磨机（主轴跳动为0.1µm ） ，制成了表面粗糙度Ra0 .05µm 的CVDD精密刀具，其尺寸精度为5µm，现已用于制版加工和防伪商标加工，效果良好，工件表面粗糙度可达Ra0.012µm 。

目前，CVDD刀具已广泛应用于超精加工、精加工、半精加工和连续切削，耐磨性比PCD刀具高2～10倍，其性能价格比优于其它金刚石刀具。 5 v' x0 y9 d$ {" p; b# A

据1998年外刊报导，切削用CVDD刀片的市场约为1.5亿美元。

三、CVDD刀具的应用前景

: r3 @ z- B! c6 D0 _; x& p& Q7 j) S- h2 E7 Q% l0 ?- ^+ [; K/ ^- V* Z4 n) P

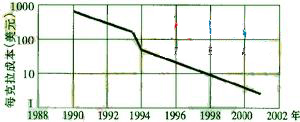

. t$ T" l$ G6 M* a- ` CVDD膜的制造成本图

1. 据2000年De-Beers公司资料显示，新型的导电型的CVDD即将出现，故CVDD的加工工艺也会发生变化，可能用电加工方式代替传统的激光加工和磨削加工的方式，使其在复杂形状刀具、成形刀具方面广泛应用。另外，涂层金刚石工具的出现及使用，也将推动CVDD在机械加工方面的应用。如国内有上海交通大学的涂层刀具，国外有美国的SP3公司的P1-diamoiid涂层刀具等。 + ]9 q2 z7 A( Z! V- P$ |7 ^
2. 随着CVDD制作成本进一步降低（见附图）在各方面的应用将会越来越广泛。

% [; M3 F2 e& a

金刚石材料被誉为21 世纪的材料，在这个超精密加工的时代，应该用好金刚石材料，开发出更多更好的刀具。

4 F) _. J- t. y; ^+ ~
