压力淬火工艺在金刚石工具中的应用

HEATS

基体作为金刚石锯片的载体，在整个金刚石锯片制造过程中，无疑占有重要的地位。金刚石锯片主要用来对大理石、花岗岩、沥青和混凝土等进行切割。要完成正常切割，基体必须有足够的强度，同时要有一定的韧性和刚度，综合体现为要有足够的硬度。在服役过程中基体要受到强烈的震动、冲击，由于切削部位(刀头)比基体厚，工作时基体与被切割石材之间有一定的间隙，为了不使基体因震动、冲击而过早地造成强度或疲劳断裂，基体必须有一定的塑韧性、较高的疲劳极限和弹性极限，以起到缓和冲击、吸收震动的作用。

我公司根据基体使用要求与国家标准对基体的技术参数作如下规定：基体硬度38～42HRC，基体平面度要求0.05～0.15mm。就微观组织而言，基体使用组织为回火托氏体，通过采用65Mn(28crMo)经过淬火+中温回火处理后可得到回火托氏体，以满足使用性能要求。

1．基体热处理技术特点和工艺现状

2 M7 K0 q+ c2 O, Y9 k

   基体淬火有个非常突出的特点，就是淬火变形量和开裂倾向大。由于基体是薄片件，面积大而厚度薄，其直径从300～1200mm，而厚度一般只有2～4mm，这么大的薄片件淬火时的变形和开裂正是基体热处理的难点。如何减少淬火变形和控制开裂，以满足基体平面度和硬度的要求是基体热处理的关键。

    我公司基体选用材料为28crMo，基体热处理一直沿用自由淬火+加压回火的热处理方式。在加压回火中平面度与硬度是两个相互矛盾的因素。为校正淬火变形，回火后达到平面度要求，势必要提高回火温度或增加回火次数，但较高的回火温度和多次回火，必定使基体硬度下降，同时往往得不到需要的回火托氏体组织，而是回火索氏体。因而采用自由淬火+加压回火工艺，很难达到基体平面度和硬度两个技术参数统一，即使宏观技术指标能达到技术要求，但微观金相组织往往是回火托氏体+回火索氏体，因而很难达到使用性能要求，往往造成产品质量稳定性差，基体与切削部位匹配性差，致使锯片早期失效。鉴于此，我们尝试采用压力淬火方式对基体进行热处理。

    2．压力淬火工艺的原理及应用现状

    压力淬火工艺的原理，即相变超塑性原理。相变超塑性是指金属材料在低应力状态下进行相变时，材料的塑性会异常提高的现象。相变超塑性是包括热处理转变在内的过程中具有普遍规律。钢淬火时的马氏体相变过程具有显著的相变超塑性，一旦产生马氏体转变，即贡献出塑性。随着外加应力的增加马氏体相变在应力诱发下不断进行，相变塑性不断增加。

0 F' m+ K3 y" U C8 Z2 Y& S$ D

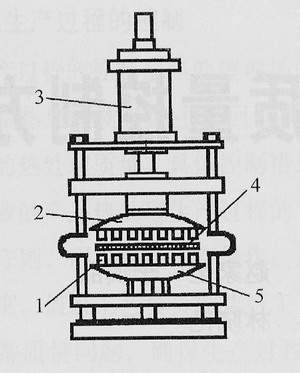

基体淬火压床

! L. a! j, M# S T$ C) U" g( E3 I: w4 h6 g

1.柴油支承钉 2.上压平板 3.气压缸

% [2 I _% z$ P5 l

4.集体 5.下压平板

    据资料显示，现有的这种压力淬火机床仅适合于大工件的加压淬火，工件从保温结束到装上淬火机床，需花较长时间，并且易出现较深压痕，不适宜做小件、薄件的淬火工艺。为此我们对该种压力淬火机床进行了改造。上图为基体淬火压床的简图。该机构设有上下压板，下压板固定，上压板为动压板，在加压平面上沿同心圆布置206个喷油嘴支撑钉，以点接触压紧基体，并用喷油冷却锯片。为防止氧化皮与石墨粒子堵塞油孔，将压缩空气管路与油路相连，以便清理喷油孔。该机压力为20kN，适用于处理直径≤600mm、厚2.0～4.Omm的圆锯片。

  3．试验过程及结果

& z7 O9 [3 o4 H H5 t# }7 ?* A

    以Φ400mm×2.4mm规格的基体进行说明。其技术要求：平面度≤0.10mm，热处理硬度38～42HRC。分别采用自由淬火与压力淬火两种热处理工艺进行热处理，每组20片(见下表)。

% H* R% O4 }" o; ~8 P

两种热处理工艺试验对比结果

7 m7 u: {" T7 `0 G8 d. X3 X1 _1 {, j3 v. V5 B. s, y& B( r# n7 N# T- n2 O0 P: L: L+ R' `3 \7 X2 A4 M4 K6 r; b" M1 D2 S' Q& @$ f$ \! v( p3 i; A F8 b) R0 d' f9 t- ^. R0 f" S) P* M, G$ G& I# X( j; [/ M; Q/ }/ P4 w1 v5 y+ C" G) Q. u2 A* i* Q& \" Y& L- h, R" N. D7 V: o% C1 }8 c1 j: R% J1 W4 G/ D8 Y# B2 q# E

- L- m% Y# _- ~4 L' R4 @9 c9 T 检验项目	; U& t' G- D9 q( A! a 压力淬火	自由淬火
p3 X! u: O/ b2 L 淬火 硬度 HRC	/ P3 J8 H9 S8 ?5 h: w% J 46.5，47，48 5 _% [; t' X3 _2 N n/ c: ?8 N0 h 47，47.5，48 3 d! L1 w5 \! W* O 47，48，47.5 48，47，48 47，47.5，48 . F) `! g0 X! ^9 w3 A 46.5，47，48 47，46.5	45，46，46.5； 44，46.5，46； 5 e( B; k! |* W 45，46，46.5； & k* w( N) A& W, M 44，46.5，46； " C$ E$ O, i( v1 C3 Y 44.5，45，46； " m* I# @* C6 f8 a* e; v2 r8 F 45，46，46.5； 44.5，46
淬火 0 d' s L( x8 s! d1 \! ]2 ]6 N 后平 面度 ) U! }* b+ K# f( u" p' P5 V; o2 n /mm	2 k# \2 q- W$ Y+ J( {4 Z6 t# x5 R 0.12，0.12，0.11 0 R& q U, P+ z- X2 k 0.13，0.15，0.12 0.15，0.10，0.15 - F: U$ R8 D" _4 j F5 a 0.11，0.12，0.12 0.12，0.15，0.12 + K9 S/ ~7 Q, v2 L+ k$ z 0.20，0.15，0.10	* d5 K) d- Z9 V- T' Z" b 1.5，1.7，1.6， 1.8，2.0，1.3， 1.8，2.2，2.0， 1.2，1.7，1.6， 2 h; y6 O8 c" {( H( U 1.2，1.5，1.6， 1.1，1.3，1.2
3 D/ m4 h( v4 F( N( L% \$ t 回火 硬度 2 y8 ^/ |5 I2 W m HRC	3 T% p- A! C# \2 H, A 40.5，4l，42 4l，41.5，42 # g- ^' i& }5 R 41，42，41.5 9 m/ ^$ O: H, W3 E1 ~! b' d& \5 h7 } 42，41，42 1 @$ D! {4 A9 T n% \/ ] 41，41.5，42 40.5，41，42 9 m8 h. @) m+ \+ [$ Y 41，40.5	39，40，40.5； 38，40.5，40； ' O: Q4 @7 r' P0 p 39，40，40.5； 38，40，40； 38.5，39，40； 39，40，40.5； 1 A* k- } d8 u3 X. ?% G 38.5，40
- a O9 r% |2 Z6 v; G+ x! {1 t 回火 后平 面度 # e% {; Z* g- H) _ /mm	0.05，0.06，0.05， 0.06，0.07，0.06， 0.08，0.07，0.10， 0.05，0.06，0.07， 0.05，0.05，0.06， # f3 H; t. A" w: @( t 0.05，0.06，0.07，	0.12，0.12，0.15， . p* g* U8 B/ m2 W 0.11，0.13，0.12， 6 A4 T. |: N9 d4 K' o: l# r; R 0.15，0.15，0.20， 0.12，0.12，0.12， * x6 Z, u3 D9 |1 s+ G5 F( o 0.15，0.12，0.20， ! b/ B3 T) _" C/ z' _9 ]& V5 e) l4 B 0.15，0.15，0.12



2 G7 D* e( b" X1 Q1 Z

自由淬火生产条件和过程：把20片基体分别用淬火钩钩住中心孔，吊装在流态粒子炉中加热7min，出粒子炉，用淬火钳夹住基体垂直淬入油中8～lOS，然后放进压平机压平(热校正)1～2min；从压平机上取出装入回火夹具，每100片装一轴，用回火加压支架压紧，用螺丝拧紧，装入回火炉中430℃回火4h，出炉空冷，打开工装。对基体淬火、回火后的平面度与硬度进行测量统计结果见附表。

压力淬火生产条件和过程：把20片基体分州用淬火钩钩住中心孔，吊装在流态粒子炉中加热7min，出粒子炉；用淬火钳夹住基体，迅速平放在淬火压床的下压板上，启动气缸按钮，喷油冷却18s；从淬火压床取出装入回火夹具，每100片装一轴，用回火加压支架压紧，用螺丝拧紧，放入相同的回火炉中430℃回火4h，出炉空冷至室湍，打开工装。对基体淬火、回火后的平面度与硬度进行测量统计结果见附表。

. D6 H$ E/ ^" L9 X/ m$ @* h

各取2片基体，分别取样埘金相绀织进行观察，压力淬火与自由淬火回火组织皆为：回火托氏体。

  4．分析及结论

' J, t, L2 K; u% X

    从上面试验结果不难看出：

    基体压力淬火后硬度均值47.5HRC，平面度≤0.20mm；自由淬火硬度均值45.5HRC，平面度≥1mm。压力淬火后的变形量远远小于自由淬火后的变形量，压力淬火很好地控制了薄片件淬火时的热处理变形。

q7 s$ S7 L, E5 ^& [

    压力淬火回火后的平面度≤0.10mm，达到了基体图样设计要求，而自由淬火回火后的平面度0.11～0.20mm．需后续工序(精校平)，加以校正。

( g# ]4 Z$ y% J7 s3 m! V3 a9 Z

    压力淬火后的硬度均值较自由淬火的硬度均值偏高2HRC。在相同的回火条件下，基体压力淬火经回火后硬度均值为41.3HRC，基体自由淬火经回火后硬度均值为39.5HRC，压力淬火回火后硬度均值较自由淬火经回火后硬度均值偏高约2HRC。从而使压力淬火后的基体可以将回火温度提高近20℃成为可能，保证基体更高的平面度要求。

    将这36片基体经多道工序加工成成型基体，并用光焊接上切削部位(刀头)，发往美国市场，进行实地切割沥青，发现压力淬火后的锯片切割的稳定性、抗冲击性、抗疲劳等性能远远优于自由淬火的锯片。
