典型部件装配

HEATS

    带传动部件的装配

+ P: O" ?- C$ |, V8 e

    带传动部件的装配技术要求

    （1）安装精度，一般带轮的径向圆跳动量为（0.0025~0.005）D，端面圆跳动量为（0.0005~0.001）D，D为带轮直径。安装后两轮轮槽的对称面与带轮轴线的垂直度公差±30＇，相应轮槽的对称平面应重合，公差为±20＇。

    （2）包角，要保证足够的包角a，对V带小带轮包角不能小于120°

    （3） 张紧力，带的张紧力要适当，要便于调整。

    带轮的装配

% l$ G! B% p/ N: E+ T* U9 y

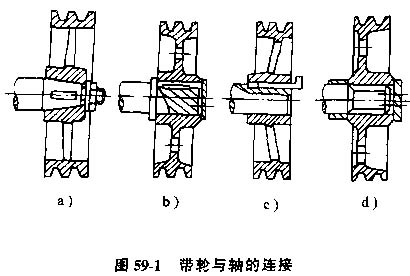

    带轮孔与轴一般采用过渡配合（H7/K6），有少量过盈，对同轴度要求较高。为了传递较大的转矩，需用键和紧固件进行周向，轴向固定，图59-1所示为带轮在轴上的集中固定方式。

2 R& M3 F) c2 [1 m& q" t" B







1 G- Y S, k( z; \7 S' t- n

4 w6 q; B7 e+ d8 n" x

    a）圆锥轴颈，挡圆轴向固定，b）轴肩、挡圆轴向固定，c)楔键周向、轴向固定，d）隔套、挡圈轴向固定安装带轮前，先按轴的轴毂孔的键槽修配键，然后清理安装面并涂上润滑油。用木锤或铜棒将带轮轻打到轴上，或用螺旋等压入工具将带轮压到轴上，见图59-2。

- M/ V O) @6 K! n% N: T

    带轮装到轴上后，要检查带轮的径向圆跳动量和端面圆跳动量。一般可用刻线盘检查，要求较高时可用百分表检查，此外，还要检查两带轮的相互位置精度，中心距较小时可用直尺、较大时可用拉线法测量。
