自动装配条件的结构工艺性

HEATS

    自动装配条件下的结构工艺性有着特殊的含义，一般从以下三方面考虑：
    1）便于自动供料。
    2）便于自动输送。
    3）便于自动装配作业。表60-13为自动装配零件结构工艺性评价的一些示例。

6 |/ ^% i" [. ]0 @4 y- k% p0 |

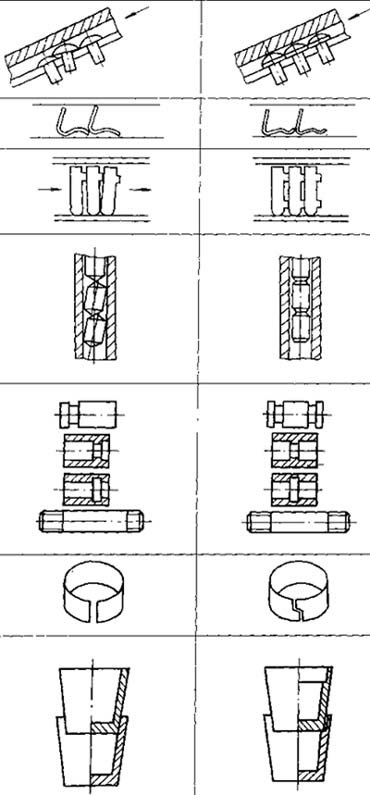

                                     表60-13  自动装配零件结构工艺性

2 F+ N) r" }- E7 Q7 @/ Y* ?! @. {; m% g! |: f$ q! u h, k9 b3 c9 _. { t4 t) T5 K, [5 \, q1 s1 W7 U0 |0 ~+ l3 t; n% [) a" E' C: B$ k3 V7 p8 @* c# x9 f$ T9 A* t" v! v% ~+ G0 \$ v/ A; h. \0 Q9 l6 W5 ]6 @2 b# T( x' K9 `+ Y" u* L/ x" W9 T6 o% F3 Y1 p2 P" K! G( v. }# L& B* ^; f1 F" _+ z4 ~( a) k7 W9 j2 z9 H6 Y& L9 w7 L3 q) _# u t7 z5 H' _: b2 Q4 k# B) n. g( A' m# k& f& m. ?4 d

0 n; g0 [- w7 l2 W+ p 不适当结构	适当结构	5 R1 g. h8 @8 u8 A& d, j0 Z 说明
		零件边缘太薄，输送中易发生重叠，可改为圆柱面边缘
		" ?3 S( T: P6 K 零件尾部边缘太低，输送中依发生重叠，可抬高尾部
		$ w1 U& c; W8 v& o3 w) D 零件只有一个凸台，输送中零件间相对位置不稳定，易发生歪斜，可改为两个凸台
		零件尖头之间易产生径向作用力，使零件歪斜，可改尖头为平头
		2 j, ]+ N: h5 y; G* Q 零件由不对称改为对称，有利于自动供料
		# C1 W: {$ b2 l+ i& ^ y. } 零件直线开口改为折线开口，且开口宽度小于零件壁厚，防止输送时零件镶嵌
		零件由平滑斜面改为台阶面，相邻零件在台阶面处接触，防止输送时卡死
