弹簧进给料斗

HEATS

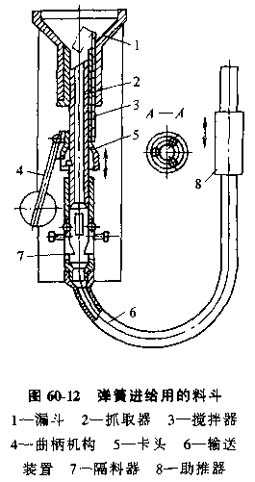

    图60-12中带往复移动管的料斗，包括做成漏斗样的容器1，在其下部敷设有带搅拌器3的中心管式抓取器2。由曲柄机构4借助球形卡头5完成抓取动作。中心往复移动管道和输送装置6联接。在6中设置隔料器7和助推器8。弹簧从漏斗1落入中心往复管道，当输送装置填满时，借助于由曲柄机构获得运动的球形离合器，强制地将弹簧推入运输装置并用隔离器7以上一定压力拦住，当运输装置中出现附加反作用力时，隔料器7能使球形卡头5以适当的力夹紧运输装置中只有变形而无缺陷的弹簧。当球形卡头5运输到上面位置时，处于隔料器上面的释放弹簧伸直并弹回，从而实现附加的搅动。主要的搅动由搅拌器3借助于球形卡头的5的往复运动来进行。因此，在出现附加阻挠的情况时，料斗自己工作而不损坏弹簧，必要时可用助推器8将弹簧推向工作位
