F8P4耐热钢烧结焊剂的研制及应用(上)

HEATS

　　前言

　　F8P4焊剂是美国烧结焊剂型号，“F”表示焊剂，“F”后面的数字，表示抗拉强度级别；“P”表示经热处理后测试的力学性能；“P”后面的数字表示熔敷金属冲击吸收功不小于54J时对试验温度的要求。F8P4烧结焊剂是我公司与中国石化集团公司南京化学工业公司化工机械厂，共同研制开发的用于低合金Cr-Mo耐热钢焊接专用焊剂。根据要求研究采取了特殊的生产工艺，研制出的F8P4焊剂具有吸潮性低、熔敷金属扩散氢含量及S、P含量低，锰烧损少等优点，已代替进口产品。

" \& T2 B6 N% ]# Y5 C) I

　　1焊剂的研制

　　1.1技术指标

　　该焊剂配合H08CrMoA焊丝经焊后，焊缝应达到下列技术指标：

+ ?5 R6 ?( E; R. F3 J$ U( A

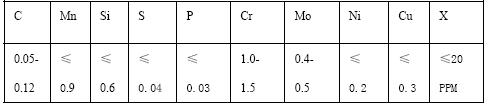

　　表1熔敷金属化学成分%(TABLE 1:CHEMICAL COMPOSITION OF DEPOSIT METAL

r3 K# f3 L5 @; u0 i* }' @& U

! p9 j" n5 s% f, D* u! T. L- w

　　注：X(脆性因子)应按下式计算：

　　X=(10P+5Sb+4Sn+AS)/100

, U- L6 i* e; w" j" h7 S* ~' F

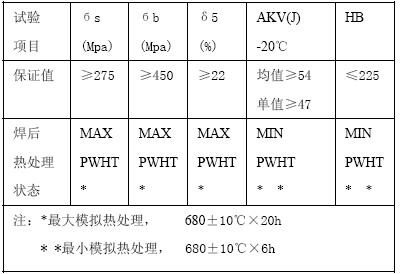

　　表2：熔敷金属力学性能(TABLE 2: MECHANICAL PROPERTIES OF DEPOSIT METAL)

8 B2 R. a. W" Q' i/ S

　　1.2.渣系的先择

( Q4 a2 t' {0 t$ [0 O: T

　　F8P4焊剂是低合金耐热钢专用焊剂，焊接过程中，要求尽量减少合金元素的氧化烧损，焊剂要有较高的合金元素过渡系数，研究选用氟碱型渣系如表3。

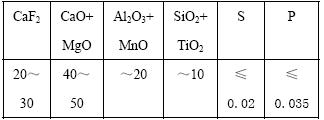

　　表3：氟碱型渣系选择(TABLE 3 : CHOICE OF THE SLAG SYSTEM)

0 I/ G+ J2 L" b9 ?

　　为达到焊接Cr-Mo钢的使用要求，经过大量试验，确定F8P4焊剂成分如表4。

7 o6 C2 Z2 P/ S

　　表4：F8P4焊剂的主要成分%(table 4: main composition of flux)：

3 C5 B" X% l. H1 _$ V

　　根据碱度计算公式：

5 A; l5 O! F$ O; y9 z+ r$ u

3 e6 I" R1 v0 w. h' e1 o$ b

　　F8P4焊剂碱度为Bi=2.7

8 H4 _8 O7 e4 T+ {+ j1 l- B% }7 R2 _
