巴氏合金轴瓦的焊接修复(上)

HEATS

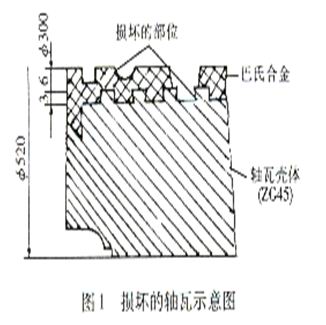

　　某热电厂4#发电机组汽轮机型号为C50-90/1.2-1，有3片巴氏合金轴由于工况振动、磨损等原因导致损坏。损坏最严重的轴瓦损坏面达轴瓦全部面积的1/3，且部分位置轴瓦与轴瓦壳体发生剥离(图1)，从而造成设备被迫停机，所以决定采用氧乙炔气焊对损坏的巴氏合金轴瓦进行修复。

# r- K* ^. X, I {0 j

3 E1 V, k4 {, f7 Z

　　1对轴瓦焊接修复的要求

( e/ _6 I) X$ C& I

　　(1)因设备转子重量大、且转速高(3 000 r/min)，要求轴瓦与设备转子轴工作面保持良好润滑，修复的焊道内不能有气孔、夹渣、未熔合，且要保证焊道的钎接强度，以承受转动时产生的剪切应力。

4 ^$ ? a: `0 C/ B. x" o! y! G $ [$ a1 N9 Z5 Q' n' h, {9 \7 X9 w

　　(2)修复后焊道表面要恢复原始尺寸。

9 m9 p3 m7 ~$ ?8 @

　　2焊前准备

5 ]3 G8 T, c" S3 G- u; [

　　2.1焊丝的制备

- t+ j7 S; T! t/ X

　　轴瓦的材料为巴氏合金，型号ZchSnSb11-6-0，是一种熔点很低(240℃)的软金属。选用的焊丝与轴瓦材料相同，利用氧乙炔焰做热源自行熔制而成，见图2。焊丝熔制后，使用刮刀倒去棱角，除去表面氧化膜和渣孔，焊丝表面处理不能使用砂纸或砂轮。



: f( r4 l8 ]' y' t K8 B7 J- ~ ! F2 n* f# z" T! Q! X2 z

　　2.2轴瓦表面的处理

) U- C c2 z5 M1 `( R1 V) h6 v # s- R8 {+ O* l: r( y" M+ P

　　对于长期处于润滑油工况之中的轴瓦，油分子已深入机体，在焊接修复时，这些渗油的表面层阻碍金属间的熔合，故而应作认真清理。

& D- a# [% J# B. Q; K1 ? 8 z; L' H+ ^5 q8 |+ m7 V. ~4 h

　　首先，应对已损坏的轴瓦做认真检查，确定焊接修复部位，并将轴瓦放入烘干箱中加热至150～180℃。在彻底清除掉轴瓦上未熔化但已过热部位之后，使用市售金属清洗剂对其表面氧化膜和油污作认真清洗。最后，再用刮刀将要修复部位刮去0.2～0.5 mm。处理后的轴瓦应立即进行焊接修复。
