电弧焊接：焊接电弧静特性

HEATS

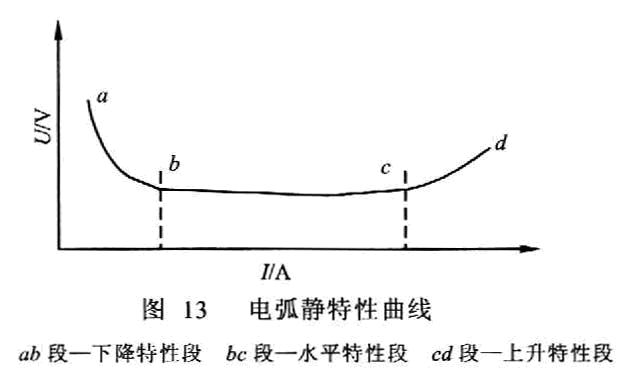

　　焊接电弧静特性的定义是：在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流和电弧电压之间关系的曲线，也称伏-安特性，如图13所示。

- m& Q/ x$ X9 c, r3 G) G8 X

8 C3 k, L- \/ T; h/ @5 H( b

　　图中所示的电弧静特性曲线分为3个部分。ab段为电流较小时，电弧静特性为负阻特性，即随着电流的增加而电压减小；当电流稍大时为bc段，随着焊接电流的增加，电弧电压值基本不变，为水平特性；当电流更大时为cd段，电弧电压随焊接电流的增加而增加，电弧静特性为上升特性。

　　由于电弧电压决定于弧长，所以当弧长增加时，电弧静特性曲线上移，而弧长缩短时，电弧静特性曲线下移。
