短路引弧法的原理及提高引弧成功率的方法

HEATS

　　熔化极气体保护电弧焊都是利用短路引弧法进行引弧，钨极氩弧焊大都采用非接触引弧法，但也有采用短路引弧法。下面以熔化极气体保护焊为例说明短路引弧法的原理。

1 D- V6 i/ Z3 V: @) ]7 i8 M" S" S

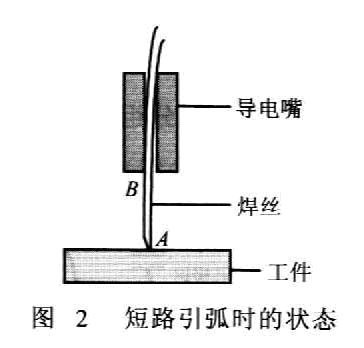

　　熔化极气体保护电弧焊引弧时首先送进焊丝，并逐渐接近母材，如图2所示。一旦与母材接触，电源将提供较大的短路电流，利用在A点附近的焊丝爆断，进行引弧。如果在B点爆断，则引弧失败。所以在A点爆断是引弧成功的必要条件。

1 t4 R" Q- l* v

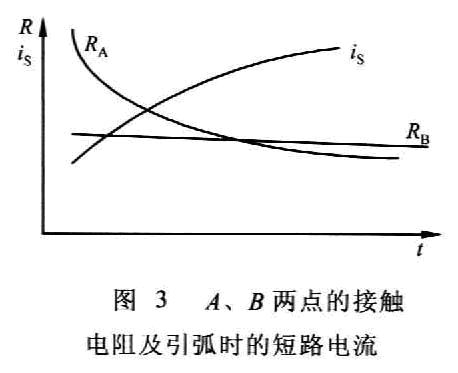

　　在A点还是在B点爆断主要是由于焊丝在该点附近产生电阻热的大小，也就是其接触电阻的大小。A、B两点的接触电阻如图3所示。B点为焊丝与导电嘴的接触处，其接触电阻RB随时间变化很小，基本上不变。在A点却不同，A点为焊丝端头与母材的接触点。RA为接触电阻，在焊丝与母材接触瞬间RA为无穷大；随着短路电流的增加，A点迅速软化，使接触面积增加，于是RA急剧减小。可见，为确保引弧成功，希望短路电流增长速度diS/dt越大越好，RA衰减速度越慢越好。也就是在RA很大时，短路电流iS增加到较高的值，使得在A点发生爆断。

) c! ?; E; f' Z0 I$ E0 I

　　提高引弧成功率的方法如下：

　　1)提高短路电流增长速度diS/dt，主要是改善电源的工作状态。如整流焊机中往往利用电流电感调节焊机的动态特性，以便减小飞溅和改善成形，但是却降低了diS/dt，而降低了引弧功率。为此，在引弧时常常利用旁路电路将直流电感短接，而引弧成功后再将该电感接入。此处，当逆变焊机出现后，充分利用电子电抗器调节电源动特性，而选用很小的直流电感，所以勿需采用上述方法，都可以得到很可靠的引弧过程。

! b6 v- I1 C. b1 G9 O2 P( m

　　2)减小接触电阻RA的衰减速度。引弧时令焊丝送进速度慢一些，以便减小焊丝与母材的压力增长速度，RA衰减速度减缓。送丝速度太慢也不利，通常选用1.5～3m/min。引弧成功后，应立刻转换为正常送丝速度。

2 b! O* Z- U8 j6 B8 m" L+ Y

　　3)利用剪断效应引弧。一般情况下，焊接时都利用钳子剪断焊丝端头残留的金属熔滴小球，以利于引弧。但这样做很麻烦，所以现在许多气体保护焊设备增加了去球功能，也就是剪断效应。在焊接结束时，适当降低电弧电压和送丝速度，从而实现自动去球功能。

' l) j0 x- H- S2 ~

　　4)导电嘴磨耗较大时，将增大B点处的接触电阻RB，不利于引弧。为此应及时更换导电嘴。
