焊接基础知识:电弧的组成部分及特点

[复制链接]
发表于 2010-9-12 15:20:25 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

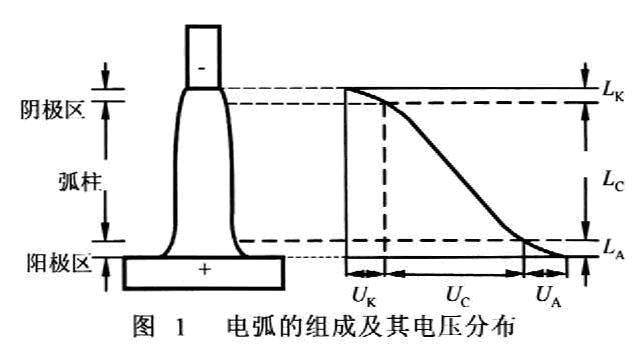

  电弧是由3部分组成,即弧柱区、阴极区和阳极区,如图1所示。

* Z; q! Y& `7 Y3 v; [8 U



( b9 U# s# G. `, Z: u3 g

  1、弧柱区



; ~' s k5 F% T- c! q

  弧柱区呈电中性,它是由分子、原子、受激的原子、正离子、负离子及电子所组成,其中带正电荷的离子与带负电荷的离子几乎相等,所以又称为等离子体。带电的粒子在等离子体定向移动,基本上不消耗能量,所以才能够在低电压条件下,传输大电流。传输电流的主要带电粒子是电子,大约占带电粒子总数的99.9%,其余为正离子。



0 T5 Z1 n$ \9 [1 u. a% v, ]$ @

  因为阴极区和阳极区的长度极短,所以可以认为弧柱区长度为电弧长度。弧柱区的电场强度较低,通常只有5~10V/cm。



8 Q: e2 `2 `1 ^( x' R6 a

  2、阴极区



1 U; i4 C& O" r7 ?7 f& B

  阴极被认为是电子之源。它向弧柱提供99.9%的带电粒子(电子)。阴极发射电子的能力,对电弧稳定性影响极大。阴极区的长度为10-5~10-6cm,如果阴极压降为10V,则阴极区的电场强度为106~107V/cm。



) w7 h# k2 g) @5 O" z$ n' _6 A

  3、阳极区



) F3 X3 J6 h' r7 U9 w* }( k6 h

  阳极区主要是接受电子,但还应向弧柱提供0.1%的带电粒子(正离子)。通常阳极区的长度为10-2~10-3cm,则阳极区的电场强度为103~104V/cm。由于阳极材料和焊接电流对阳极区压降影响很大,它可以在0~10V之间变化。例如当电流密度较大,阳极温度很高,使阳极材料发生蒸发时,阳极压降将降低,甚至到0V。


$ R# B; w( R7 \- r/ L
