铝锂合金的激光复合焊（二）

HEATS

铝锂合金的激光复合焊接



; j) {9 {; [% ]2 ]) }) J7 @

图2是激光-等离子复合焊接5A90铝锂合金的现场照片，图3则是激光-MIG复合焊接5A90铝锂合金。



" x4 ^6 Q0 W: ^- u' I! ^! n3 z

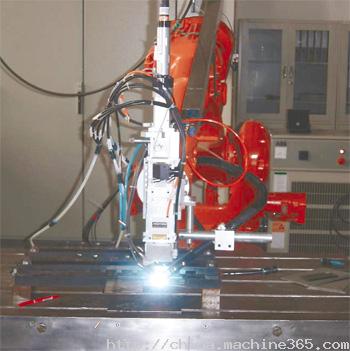

图2  激光-等离子复合焊接5A90铝锂合金

E8 d/ j! x& a* Z" N



# Y6 j5 ~0 ~' H; }

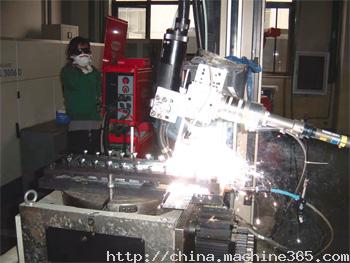

图3  激光-MIG复合焊接5A90铝锂合金

1 |3 P8 Z0 W% Y% U9 q/ y



5 O% z+ P& s, g7 O5 a

    采用激光-电弧复合焊焊接铝锂合金，能够提高熔深和焊接速度，放宽对接焊缝的间隙限制，增加实际焊接中工件的装配裕度。由于电弧对激光的辅助作用，还可以增强对铝这样的反光率高的金属的焊接能力，提高可焊性及焊接稳定性。图4 是5A90铝锂合金激光-MIG电弧复合焊接焊缝形貌。

3 b* w1 |6 k8 @% d% h- b3 K

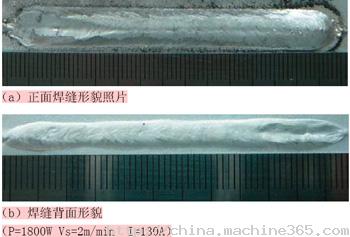

图4  5A90铝锂合金激光-MIG电弧复合焊接焊缝形貌



. @3 Z4 H' g& G

   采用YAG激光-等离子电弧复合焊焊接铝锂合金可使焊接速度提高，焊接过程稳定，焊接质量提升，更进一步讲，复合导致了效率增加以及焊接适应性的增强。
