  随着冲压设备的发展,数控冲裁加工工艺用得越来越多,本文通过研究和分析数控冲加工的工艺特点,提出了在数控冲的程序设计中应当注意的一些事项,并以相应的实例阐述了具体完成各项工作的正确方法。文章作者实际经验很丰富,因些文章具有很强的实用性。

7 N2 W3 V0 P9 D9 T 3 V5 k1 o5 o; B4 Y3 P% w* e

  数控冲床是按照事先编制好的加工程序,自动地对钣料进行冲裁加工的设备。理想的加工程序不仅应能保证加工出符合设计要求的合格零件,同时也应能使数控冲床得到合理的应用并使其性能得到充分的发挥。

6 g( y% w1 x% o* a! ? 3 `0 H" x( h* M! N- r

  进行数控程序设计时,无论是手工编程还是自动编程,在编程前都要对所加工的零件进行工艺分析,然后拟定加工方案、制定正确合理的加工工艺过程,还要选择合适的模具及加工速度。在数控程序的设计中,更应注意一些程序设计的工艺方法。如果忽视了一些工艺细节问题,有时即使加工程序是正确的,但由于程序的工艺方法不合理,也根本无法加工出合格的零件,更有甚者,会造成机床的报警及损害。

' B3 o; D# _: X5 h) O9 Y. C d" @+ b8 P9 P3 }' E

  本文将就数控冲程序设计中常见的问题进行剖析,并针对具体问题给出相应的解决办法。

* X% z. N' } o" e% T0 z. X7 l6 n9 v l" ]3 W

  数控冲裁程序设计工艺过程分析

% d( P% E& }2 v5 b5 D ; J$ w) ]7 N, T

  1.选择合适的编程基准

2 r3 R! F1 O( b3 o 6 S8 G4 i. s% W3 H' Q: X3 `5 a

  数控冲床在加工中,都是以机床的原点为定位基准的,一般情况下,也是以这个基准为编程基准。但是有时选择合适的编程基准,可以大大降低程序设计中的数值计算,减少程序段和编程工作量,增加程序的可读性及可修改性,减少程序设计中的错误。编程基准可以选择在零件或机床的任何位置,但必须与零件的定位基准有确定的关系。为了保证加工精度,减少程序设计中的计算量,编程基准应尽量选择在设计基准或工艺基准上。

8 L# D+ o `+ k0 I 6 l. `2 f& u8 M$ Z/ [6 X! u* J

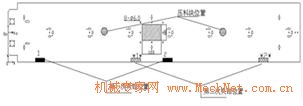

  例如,图1中的O点是机床原点,对于这个零件,如果将编程基准置于Oa点,由于此零件的多数型孔以Y方向对称,那么Y方向坐标尺寸的计算将变得非常简单,而且如果Y方向的展开尺寸有变化时,程序的修改也比较容易,只需再次确定Oa点的位置即可完成程序的修改。

7 K2 ~5 K% F7 R) ]: b( x5 f( ?/ p, `( B) _

  2.工序最大限度集中

, t' w# D7 T% u; X" F7 s- ^2 B5 U& w- A0 y

  为了充分发挥数控机床的优势,提高生产效率和保证加工质量,在数控冲床加工编程中应遵循工序最大限度集中的原则,即零件在一次装夹中,力求完成本台数控机床所能加工的全部型孔及外形的加工,防止出现重复定位误差。对于有些必须重复定位的零件,也应充分考虑重复定位的方法,而且在出现重复定位的情况下,也应使有相关尺寸的孔尽量在一次加工定位中能够完成,如图1中8-Ф6.0及方孔(120mm×80mm)等。因为作为一组有关联尺寸要求的型孔,如果分两次定位来加工完成,就极有可能出现加工误差,无法保证关联尺寸的要求,达不到零件要求的尺寸精度。

9 S2 A+ f5 P% R5 ~) Y. ~3 K ' O* X4 o2 ?% h5 Q/ B4 t

  3.合理地选择换模次序及走刀路线

$ D3 s; @- u/ O) Q* n( l i& y: m1 a2 n( f

  在数控冲床的程序设计中,应当选择合理的换模次序,其一般原则是:先圆孔后方孔,先小孔后大孔、先中间后外形。同时一套模具在选用以后,出于缩短加工时间的考虑,应该完成其在这个零件上的所有需要加工的型孔。在合理选择换模次序的同时也应该选取模具的最佳走刀路线,以减少空行程,提高生产效率,并保证机床安全可靠的运行。

4 `5 d+ A% B k" O ; o X/ e) [, g3 d" ~

  在图2中,都是从左下角的第一个孔开始加工,a图(G37)的走刀路线是沿Y方向迂回往返加工,这样不但加工时间比较长,而且在网孔的数控冲加工中由于残余应力的存在,必然引起钣料的变形,再以Y方向迂回加工,极有可能使得钣料与机床的上下转盘发生碰撞、卷料,构成极不安全的隐患。如果以b图(G36)的方式加工,不但加工时间比较短,而且由于以X方向迂回加工,使得钣料的变形部分在加工的过程中逐步退出上下转盘之间,极大地降低了钣料与机床发生碰撞、卷料的危险。

2 J. Q5 q1 S6 f4 A' z+ ?9 O " d7 c4 Y5 }% w, A% E

  4.合理的夹钳位置及移位方式

3 y+ i. F: i; T: V9 M, a0 T/ R4 W9 [, T3 X

  数控冲床每一次夹钳定位都有一定的加工范围,如我所的PEGA-345,一次夹钳定位的加工范围是:X方向1270mm,Y方向1000mm。当在X方向超过这个行程时,就必须通过夹钳移位来完成其余的加工。夹钳移位时,首先,压料块压住钣料,夹钳松开,夹钳移动到指定的位置,再次夹紧,继续加工。

0 H4 P6 u- O L. I 3 }% } D: C- y1 q* ^

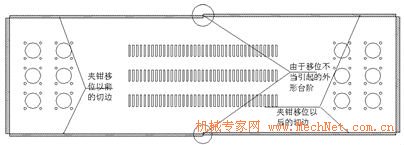

  数控冲在加工中,由于毛坯料的定位边直线度不好,夹钳位置、压料块的位置不当,外形加工时很容易出现台阶,各个型孔距边的尺寸公差也难以保证,如图3所示。

. D$ R* ?5 w l- u% E) Z! J 9 J: n# t. u5 o' ]2 L# ]& Y

  通过长期的编程实践及生产实际操作,总结出了以下几点经验。

& c8 f7 t6 ^0 n * @. x) Z3 i& P) ]- ~$ }

  (1)要尽可能地保证定位边良好的直线度,在必要的情况下,可以在数控剪床上再次精裁一刀;

& `/ P: C9 h' M' H & ]3 _! G* k. _ H8 e: V5 H. O

  (2)第一次的夹钳位置应尽可能的大,以使夹钳夹持得更加平稳、可靠;

5 m+ |9 ^3 J3 U% C% a8 f5 ]# w5 ^. I+ L5 a. ~

  (3)可在不移位的情况下加工的孔,应尽可能地一次加工完成;

" N i: U V2 ? % k1 @1 a z5 H( y" H0 G
