铸件结构工艺性

HEATS

定义：是指所设计的零件在满足使用要求的前提下，铸造成形的可行性和经济性，即铸造成形的难易程度。

良好的铸件结构应适应金属的铸造性能和铸造工艺性。

1、适应铸造性能的结构设计原则 ) Y! ~/ B" F$ r. o& J8 u0 X+ v

----铸件壁的设计要求 5 S! B. h: U1 q3 t

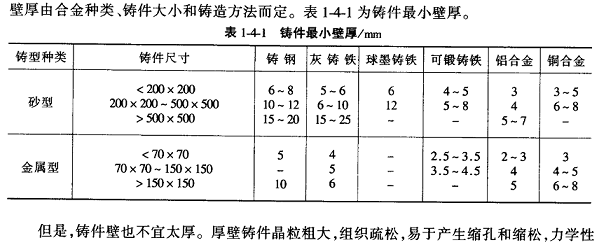

1）合理壁厚

- H( n1 i: ?) L6 c/ `

在满足铸件最小允许壁厚的前提下，尽量可能薄一点，即能保证熔融金属具有良好的流动性，又能避免产生因收缩量过大而引起的铸造缺陷（如缩孔）。



" x0 `$ x/ k- ]1 f1 [0 ^5 U

2）均匀壁厚 2 D/ }+ t# R9 p% m% [; O

----是指各部分的壁厚冷却速度均匀。

内壁隔墙薄、四周壁应厚。 + E1 k& f8 ^4 o7 [- ?. P; t

" V. t/ Q/ U6 K1 ?

目的：减小应力、变形和开裂；防止热节产生缩孔。

) g- b! H; O( F' q$ |8 b

* C5 d& e( {7 S1 z: k% N% C

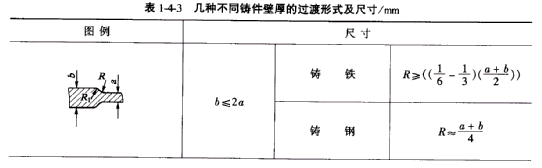

3）过渡连接

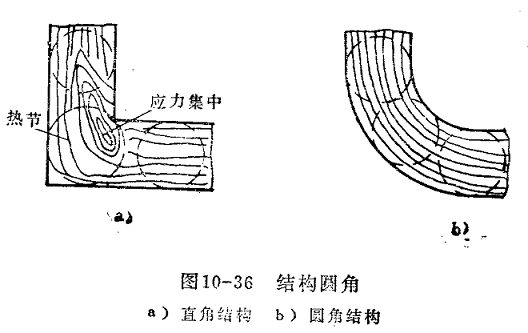

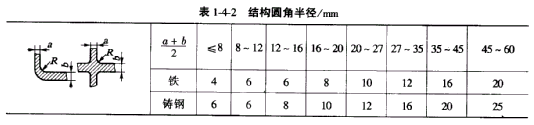

●结构圆角

避免热节形成；改善应力分布；避免砂型损坏和产生砂眼。

6 | J# u3 m7 X0 m9 x

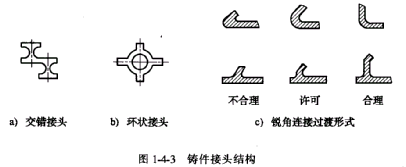

●均匀交接 * T( N0 ~- N' F* ]% e" Z6 f

铸件上不同方向的壁或肋交接时，应避免造成金属聚集（热节），而产生缩孔。

$ q$ p$ S. W n! L+ N' Q

) O; }" x; o+ T* v$ e" G

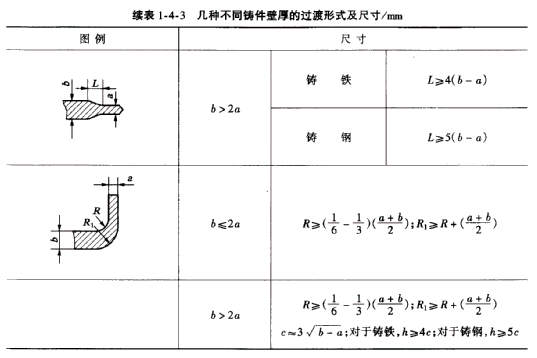

●采用圆角、斜面、圆锥逐步过渡 . _7 J; b0 }: S) W7 k, l

目的：防止应力集中而开裂。

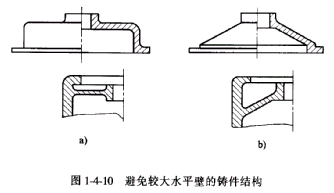

4）大平面倾斜

; N& A4 F9 M1 w- Q

目的：利用填充和排气排查。

8 ^1 m( K, J# I S, K: _& V' }

# a! ~9 s3 _0 S% B% j1 l8 E7 W

5）减小变形

3 M6 Q4 _3 B9 I7 H1 g

（同热处理）对称结构、增设加强肋。

2 c8 [, C7 p+ r# W" U

6）自由收缩 1 D8 o3 s9 z) h4 G' ]% S' E

! f( ? }5 e5 H

目的：有利减小因收缩应力而引起的应力开裂和变形。

# e( Q7 O# o+ B5 k7 d1 H0 Y

2 b3 U' C9 I3 V4 K

2、适应铸造工艺的结构设计原则 5 m. k* j3 E, P y2 B0 k

----铸件形状设计要求 m( n5 T+ c }( o

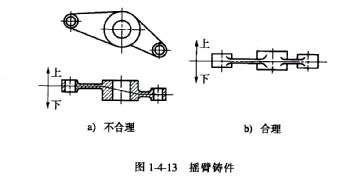

1）简化结构 - a, ^) S# o# a

----轮廓平直、分形面简单和最少。

●直线代曲面、模样成本低、便于分起模；

# G C9 B7 G. A& C

●结构紧凑、减少造型材料的消耗、砂箱尺寸和生产面积。

2）减少型芯 3 S" T) \) z" F9 Q. \3 l

芯多成本高、不便排气和清理。

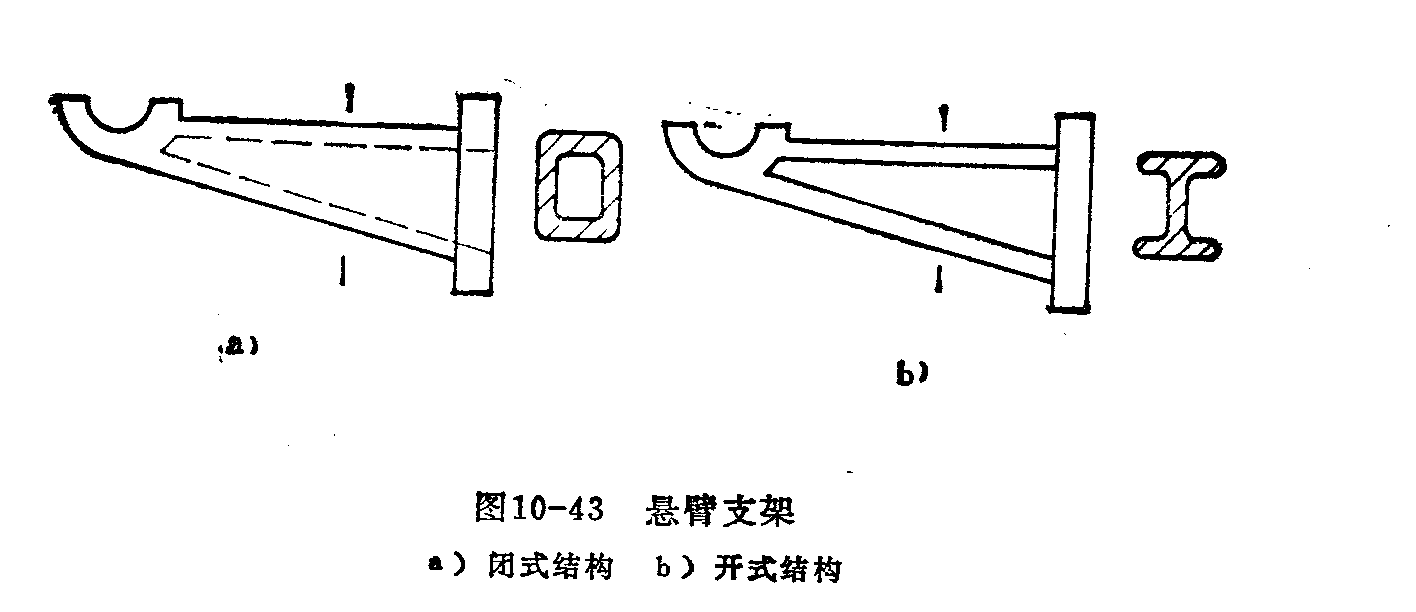

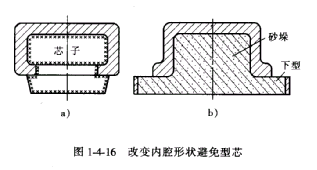

●开式结构代替闭式结构；

8 I" ~3 C, V" k9 X

; G2 V' M6 s( ~+ Y; L

) c. Z& s/ C: D: V

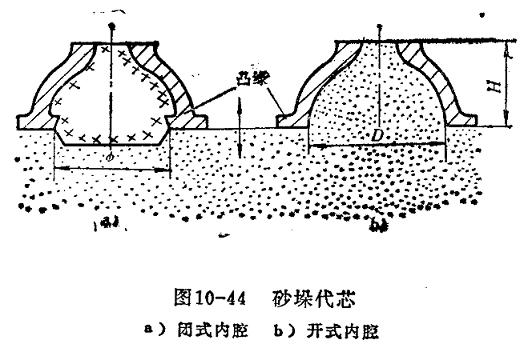

●凹抗扩展为凹槽；（节省外芯）

& U" i9 f1 J" Q9 U# t% L

" P" r% t! m8 X9 u) B: t- I# ]

●凸缘外伸代内伸；（砂垛代芯）

- Z1 c' X7 m/ I

* G6 U7 \6 e6 D# K

$ q8 A* V% D& J6 t: v: m

3）便于芯的固定

目的：省芯撑、排气通畅、清砂方便。

7 Q: _' z) \# m( k8 D- u

4 d R ^6 t% \/ b& G- W

: `, G9 ~0 }" o1 T2 K

4）避免使用活块

0 W# B& D$ q6 l4 D. a, f6 U: N$ L8 }

5）肋不影响起模

若肋条的布置与起模方向不平行也不垂直，会影响起模、填砂和紧砂。

: k2 ]: ?( k8 g* T. s

6）结构斜度 & Y3 H% ?/ z2 `# I( ?

铸件上凡是平行起模方向的非加工表面，都应设计结构斜度；立壁愈低，结构斜度愈大。可查表得：凸台为30-40度。

目的：起模方便、便于砂垛代芯、美观。

' k2 a+ t# D5 n

7）便于搬运：增设吊装孔或环。
