转盘曝气机按减速机输出轴与传动轴分类

HEATS

    转盘曝气机是氧化沟的专用机械设备，在推流与充氧混合功能上，具有独特的性能。运转中可使活性炭絮体免受强烈的剪切，SS去除率较高，充氧调节灵活。在保证满足混合液推流速率及充氧效果的条件下，适用有效水深可达4.3-5.0m。随着氧化沟技术发展，这种新型水平推流曝气机械设备，使用愈来愈广泛。
    整机由电动机、减速传动装置、传动轴及曝气盘等主要部件组成。
    按减速机输出轴与传动轴直联连接传动轴的数量，分单轴式和多轴式：
    A、单轴式：是减速机输出轴工作时，只传动单根轴的运转方式，如图6-47所示

) a, z% z% D* v0 ], I/ [4 k- m* z

图6-46 转盘曝气机安装结构示意

0 Q$ Z, q3 T- ~9 A2 l

   B、多轴式：是减速机输出轴工作时，与两根或两根以上的传动轴串联同步运转的方式。
    多轴式其特点是适应了氧化沟0、1、2工艺配置与发展，使设计布置更趋灵活、机动。由于简化了传动机构，实现一机共用，使得氧化沟运行控制、管理、维护更加方便。

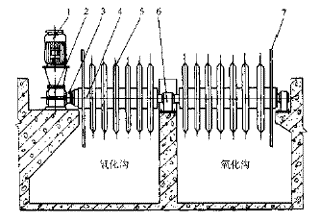

    图6-47、图6-48所示均为曝气机多轴式的安装形式。

) A7 w; z; |3 X2 }! j& `) L, c

曝气机多轴式的安装形式

( A7 z$ v" n8 R; g0 i; V5 |9 {/ C



. z) r3 X) j7 x7 n) Y% ^; e

& R' S* v: C ]* E

曝气机多轴式的安装形式
