（5）第一个齿槽特征创建

执行“Edit/Feature Operations/Copy”命令，将渐开线3绕坐标系Z轴旋转360/(4*ZS)角度生成渐开线1。

执行“Edit/Feature Operations/Copy”命令将渐开线1以通过坐标原点和渐开线3与分度圆的交点的基准线为中心镜像生成渐开线2。

2 a: A' X, H2 [5 d5 D) e4 X2 Z

执行“Insert /Extrude/cut”命今，以渐开线1、2及齿根圆曲线为边界切出第一个齿槽（由于基圆内没有渐开线，所以基圆内的部分可以由一段圆弧代替）。

% `0 X+ g1 n2 x9 f. i: J

（6）完成齿轮创建

执行“Edit/Feature Operations/Copy”命令将第一个齿槽绕Z轴旋转360/ZS角度生成第二个齿槽。

" a4 F" X/ m& e8 I1 h9 g( A5 V

执行“Edit/Pattern”命令复制出其他齿槽，完成齿轮的创建(如图4所示)。

: \; H" `) Q' ^

图4 初始齿轮模型

" d( x: e# R, |7 k6 C

2.齿轮参数化设计程序的修改

) P! y. [, d1 d5 N0 p' s

齿轮创建完成后，系统会产生一串program，执行“Tools/Program/Edit Design”命令，系统就会自动打开其program文件，内容大致如下：

8 E" |5 W7 P! ^3 x/ R+ h

VERSION
    REVNUM 2323
    LISTING FOR PART GEAR

1 [5 ~' N- z" y$ b9 P; m$ r0 b

INPUT
    END INPUT

' `5 [, ?3 X) p! E

RELATIONS
    D=MS*ZS
    DB=MS*ZS*COS(ALFA)
    DA=MS*(ZS+2*HA)
    DF=MS*ZS-2*MS*(HA+C)
    B=K*D
    END RELATIONS

" {4 V6 L8 f: a" p7 k" F

ADD FEATURE (initial number 1)
　　INTERNAL FEATURE ID 1

6 R* { G% ]2 E) {# C

DATUM PLANE

NO.     ELEMENT NAME   　　INFO
    ---      -------------------      ---------
　　1      Feature Name        Defined
　　2      Constraints          Defined
　　2.1    Constraint #1         Defined
　　2.1.1   Constr Type          X Axis
　　3      Flip Datum Dir       　　Defined
　　4      Fit                 Defined
　　4.1     Fit Type            Default
    … …

. B# H* Z- m, Q* N

（1）此时在“INPUT”和“END INPUT”之间输入基本参数语句和提示语句：

$ u( A# u; [5 u: o l

ZS NUMBER
　　"Please enter the num_teeth of the gear:"
　　MS NUMBER
　　"Please enter the module number of the gear:"
　　ALFA NUMBER
　　"Please enter the pressure_ang:"
　　K NUMBER
　　"Please enter the width_coefficient of the gear:"

（2）在“RELATIONS”和“END RELATIONS”之间输入关系语句：

D1=DA/2
　　D2=B
　　D3=DF
　　D4=DB
　　D5=D
　　D16=B
　　D25=B
　　D7=360/(4*ZS)     /*渐开线3旋转角度

* h4 o+ L# U& n& b- X

D18=360/ ZS       /*第二齿槽旋转角度
　　D27=360/ ZS       /*阵列增量尺寸
　　P28= ZS-1         /*阵列个数

% l. H8 O& N2 k2 _9 x' w( ^% f" N

P; D0 G: E, U$ T

3.齿轮参数化设计程序的运行

: m3 C! X* H: S+ A7 T0 F; A

当编辑完参数化程序后保存文件，关闭文字编辑器，Pro/Engineer信息列会出现提示信息：
　　"Do you want to incorporate your changes into the model?"

) C: o% [) L7 k5 ~) R! y. ?: F+ R$ p

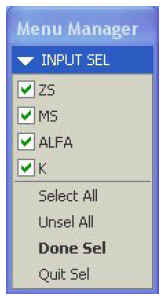

图5 INPUT SEL菜单

此时选择“YES”按钮，系统出现“GET INPUT”菜单，点击“Enter”，就会出现如图5所示的“INPUT SEL”菜单，选择齿数项和模数项，根据信息列提示输入齿数30和模数2.5即可得到图6所示的齿轮。

6 |) [$ Y9 x/ m' l6 I$ l

图6 派生的齿轮模型

再次执行“Edit/Regenerate”命令，Pro/Engineer会自动执行参数化设计程序，弹出图5所示的菜单，用户可选择齿数，模数，压力角和齿宽系数并输入新的参数，系统就会按用户所输入的新值自动生成新的齿轮。

) p( b3 `0 E+ Q w" A

四、结论

本文重点阐述了用Pro/Program进行二次开发，创建渐开线直齿圆柱齿轮模型库的方法。在实际应用中，设计人员可以借助上述方法建立各类零件的模型库，通过对Program的编辑，自动生成基本参数相同的系列零件，使设计更富有选择性和弹性。
