组合机床主轴箱CAD/CAM开发(下)

[复制链接]
发表于 2010-9-13 21:49:50 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
  2.3箱体cam模块

7 l( z o4 }4 w; g0 }7 d # Z% ?! z/ `* o$ k- g$ K+ Y

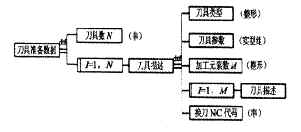

  在cam模块中,关键是得到两个文件:刀具准备和加工数控代码。刀具准备是提供给加工人员准备加工刀具;加工数控代码是对加工中心发出的一系列加工指令。形成这两部分的关键是获得图形元素数据和加工元素数据,二者由cad形成的文件和加工资料库得到,刀具准备文件由对加工元素的归类而形成,加工数控代码由加工元素、移刀和换刀等3部分的数控代码组成,它们的结构如下:

* Z7 G- U0 p7 f3 @5 o) r9 r! a

1

1

5 v, n) k+ P; g; }9 w+ c' Q- p

  3应用实例

, |1 N+ S6 E9 w+ I, Z. U; L. k5 N- O

  以某主轴箱箱体为例,运行cam系统,其工作界面和结果如图6。cam工作界面,直观地显示各轴孔的位置、刀具准备文件、数控代码,以便于检查;保存其刀具准备文件、数控代码供加工技术工人使用。

/ e6 \( s# f: a" Y/ Z% R, w! ?/ u- R; K5 }

  4结论

0 S: m Y9 `2 N. F8 t 3 S: m2 K$ D+ ]# ]

  该组合机床主轴箱传动系统cad及其箱体cam一体化系统,用可视化编程语言vb编辑,cad和cam两部分既可分别使用,也可合并使用。经多个主轴箱的比较,cad系统的设计、计算速度为人工的十几倍,计算非常精确;易于修改传动,设计方案更加优化。cam系统的编程速度为人工编程的几十倍,废品率为零,加工精度满足图纸要求。组合机床主轴箱cad/cam一体化系统,则使主轴箱的设计、加工效率大大提高,生产成本显著降低。

4 k, y* Y% Z T* W/ O+ ~ 2 j5 N/ u4 d3 R" \) y5 Q8 U* Y* B4 \: O/ s* ~+ A) s. p1 c, f , Y, D D! G4 M; n! C- Q- x* x5 m! A
