用WF2打开WF3生成的零件

HEATS

在Pro/ENGINEER Wildfire 3.0（下简称WF3）中推出了一个新的功能，即用WF3完成的零件和组件，可以用Pro/ENGINEER Wildfire 2.0（下简称WF2）直接打开，并可继续添加特征并保存。如果要用WF3继续打开WF2处理过的文档，也可以轻松实现。 : J# S8 C3 @# h6 `3 a

    1.确认WF2版本（建议M210之后的版本），如图1。

图1

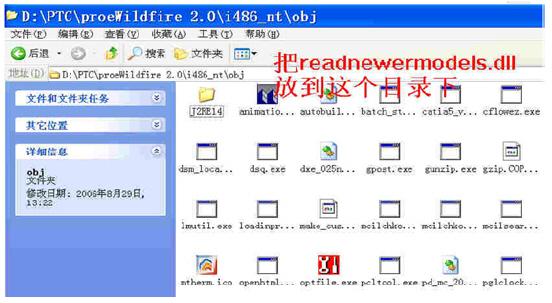

    2.把readnewermodels.dll文件复制到WF2安装目录的\i486_nt\obj目录下，如图2所示。

7 L' A; P) E# {; a

图2

    3.分别在WF2与WF3的config.pro中加入相关变量，如图3（WF2的设定，共4个变量）、图4（WF3的设定，共1个变量）所示。

' o s" p6 e; v% w. B

图3

图4

( q) N4 Y5 o* R' k0 h* c

    4.至此，WF2.0已经可以直接开启WF3.0的零件图档了。在WF2.0中可以打开任意一个WF3.0生成的零件文件，可以看到Model Tree的全部特征，但是无法编辑与修改（Read Only）原有文件，仅能在WF2.0中加入新的特征。

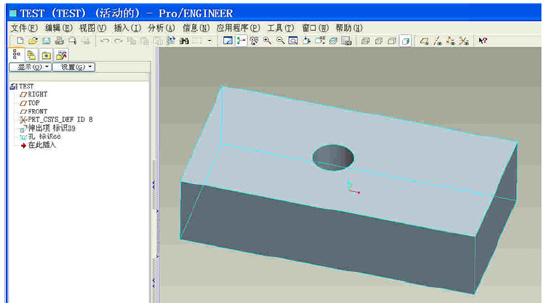

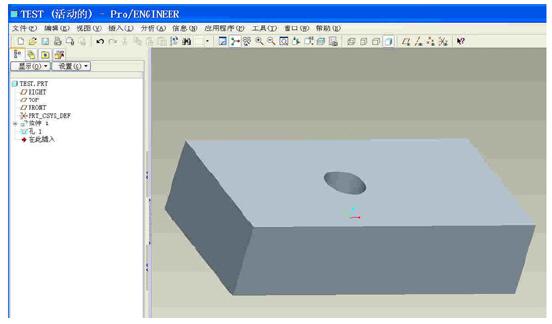

    （1）我们在WF3.0中随意拉伸出一个长方体，然后打一个孔，保存成文件test.prt.1，如图5所示。

6 f1 W, D% [7 }$ _1 x! v8 G2 g- r

图5

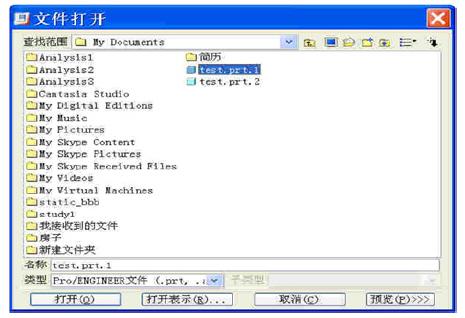

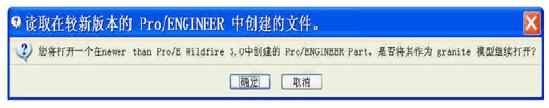

    （2）用WF2.0打开test.prt.1，出现如图6所示的提示，点击“确定”打开该文件，如图7所示。

图6
图7

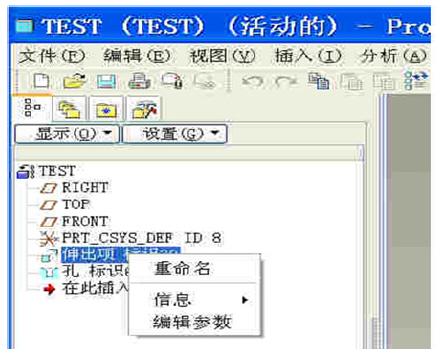

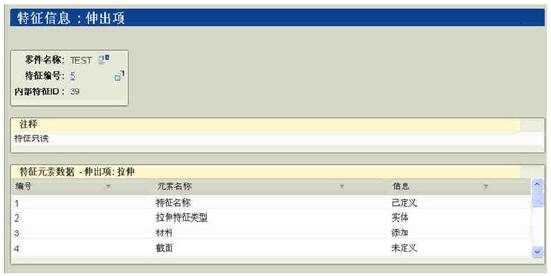

    （3）该文件中的特征均为只读，不能编辑。其拉伸特征的特征信息如图8所示，右键菜单如图9所示。

# f; C1 K8 u1 T+ b+ s1 D

图8

9 v- y `. Z0 M% H: Q% B" R* n8 O

图9

1 J3 Q7 h7 k" v7 ^) E

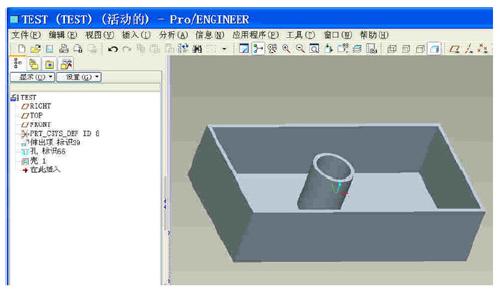

    （4）插入抽壳特征，表明可以在WF2.0中增加新的特征，如图10所示。保存文件test.prt.2，并退出WF2.0。

# E" }) ?4 N, w5 ~" w; `8 B

图10

    5.如果用户需要在WF3.0中打开经过WF2.0编辑的零件，必须先打开转入W F 2 . 0之前的版本（如本例中的t e s t .prt.1），如图11所示。

( H: M+ b4 K; @: @% ?4 k9 r# @

图11

6 @2 B& b! v3 e6 a% D

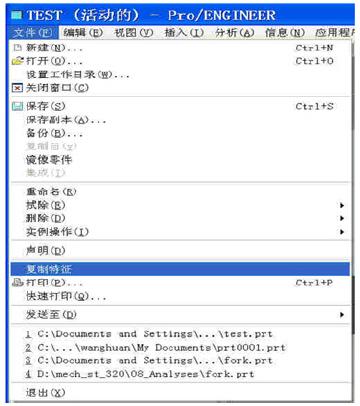

    6.执行“文件＞复制特征”命令，开启经WF2.0增加过特征的版本（如本例的test.prt.2），如图12所示，就可以编辑所有特征了。如果用户在WF3.0中直接打开增加了特征的零件，新建立的特征将无法编辑定义。

图12

K: G3 C' S2 |0 |3 k
