鸡蛋形状的椭圆加工工艺及计算 我就不信没人会搞 狂人发表下意见...

 火.. [复制链接]
发表于 2010-9-16 19:10:19 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
本帖最后由 冲压件磨床小哥 于 2010-9-17 18:44 编辑
* X% y) z4 K* D& z$ C2 S/ z; c( |$ l1 f- c' W* a5 n9 n

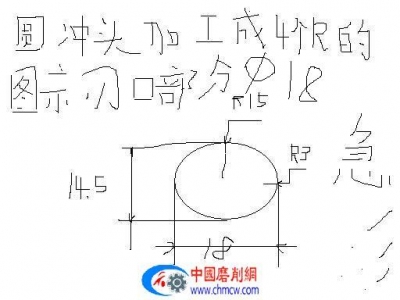

简单图纸

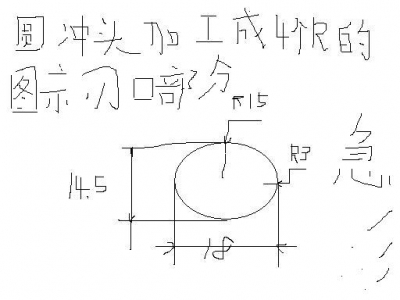

简单图纸
回复

使用道具 举报

发表于 2010-9-17 09:40:26 | 显示全部楼层
那个双向冲子器很容易做的，先把六面直角都做好，单边留0.01左右，我指的是放冲子上做，很快的看长度了，/ H9 ~0 }7 C9 f& L0 f, j& Q
再分四次摇，每次跳下中心就可以了，。。。。。接面下0.01就OK了呀，没手感的话，先一面做好，转180，直接用千分尺测量准就OK了
回复 支持 1 反对 0

使用道具 举报

发表于 2018-3-15 21:32:23 | 显示全部楼层
进来学习
8 [. C! q: N+ e2 A/ F谢谢各位的分享
回复 支持 反对

使用道具 举报

发表于 2013-10-20 19:03:56 | 显示全部楼层
我也搞不定啊，有面试过2 T) v. w4 {7 U6 Q  x/ L
回复 支持 反对

使用道具 举报

发表于 2010-9-16 19:16:22 | 显示全部楼层
去看冲子机说明书:victory:
回复 支持 反对

使用道具 举报

发表于 2010-9-16 19:38:06 | 显示全部楼层
对成型器说明书上有
回复 支持 反对

使用道具 举报

番茄
发表于 2010-9-16 20:59:00 | 显示全部楼层
对冲子器用得不多，不发表建议，期待高手中！
回复 支持 反对

使用道具 举报

发表于 2010-9-16 21:06:39 | 显示全部楼层
兄弟，你能找到用尺规画椭圆的方法的话应该就能磨了，我也曾经试过，初中几何有的，是选学内容，看看能不能找到. q* {2 w$ J4 B: P
找到的话我记得好像是8个圆心，R也是不一样的，加工精度不好保证哦，但是形状应该没问题
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-16 21:24:55 | 显示全部楼层
回复 5# feiyuncai520
+ P' @$ G% w. x8 k$ ?  X
/ x, @9 k) M* G! h& V4 ^- z
* D; e% g/ G: t/ |' w5 q' _! r    画是画的出来的...怎么加工我搞了几次难搞呀.....有个厂我去面试他说这个椭圆你能磨出来-0.01的公差我给你底薪2800  :L
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-16 21:26:27 | 显示全部楼层
要是其他的什么冲子器磨都基本搞的定这个还真难到我了。。。。高手请指导1.  2小弟谢了
回复 支持 反对

使用道具 举报

发表于 2010-9-17 00:40:03 | 显示全部楼层
呵呵! x( r. q' {& W# q! Z: c9 ]7 U$ L
主要还是要看是什么样的椭圆
4 u% @/ F) Y. w8 a4 R' a& e最好有尺寸图
' o$ Y. {6 ]/ J* I: b某些椭圆可以平磨磨6 w4 g6 {5 L) j
某些不可以平磨磨: `/ S1 I. @  T4 _" n
平磨磨的椭圆只能满足四段圆弧相切的椭圆2 K& Y2 _3 V% c
另外的只能是近似加工
% i" q) _0 o, Q, o  o7 o+ R如果是不通的情况可以用冲子器加工- `$ y" e5 u' @  A
如果是通的情况下建议用成型砂轮加工% k) w# F0 ?* h. P

6 q8 M5 U4 y0 W. ]. U其实用平面磨床加工椭圆" F$ x/ R7 h1 R
一句话就能道破要点
" K2 E- F' e) X( e4 q" t( I! p) J把它分成四段圆弧加工
$ w5 _" R; ^- d  q' W7 C3 R  J# i" z两大两小相切* Q- d. {7 I9 v1 F
分别加工. c3 G6 @* z' K; h
" R) Q& _4 Q1 k3 k& `# }
怪事* e" F! D* t; G, P- E5 H7 C
今天我一个深圳的朋友也问啦我这个问题1 t+ j$ y: V7 u" j
他的上面还有一个槽' |5 I' q2 l8 K8 ]' N
我让他线割去啦
5 @$ b: u3 z8 S; c, r, O% L因为磨床加工起来不是很适合！
回复 支持 反对

使用道具 举报

发表于 2010-9-17 05:48:38 | 显示全部楼层
简单的4 g% [" @( ^. m! l& [4 ~
做做就知道 了
回复 支持 反对

使用道具 举报

lynn
发表于 2010-9-17 08:49:38 | 显示全部楼层
以前没遇到过，有时间试一下看看
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-17 18:43:27 | 显示全部楼层
回复 8# 金属狂人 . b; s; k* y" v$ n  B9 C
6 x- g) M2 R" U6 X

4 ^9 H/ U* U( {; J" K" j- b    那个薄面是加大R和两边那个小R相切的....就是怎么加工简便下。哦今天又搞了下还是不行呀...还有两边那个小R和那个大R相切转起来两边的那个挡快的角度不知道怎么算:L 咱是个不服输的人..请详细指导下加工工艺.图纸上面有
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-17 18:48:52 | 显示全部楼层
回复 8# 金属狂人 & T4 w& R- R5 O' r% L" y

) L! ]2 N3 X2 r0 E/ K1 W4 x$ C$ P2 [* I. p# Y+ y: Z
    这个椭圆我看到过个师傅搞的。。。但是他们不说。。。郁闷有点技术叼死了...看不惯  生不带来死不带去的:L 我不是看到了这个图纸我才不会乱搞那...你说的分段搞4个R我也知道就是那个偏心什么的和挡快角度不怎么搞的懂
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-17 18:50:24 | 显示全部楼层
回复 11# panxia008 " I8 H' e  C5 u' e) w; C

0 P* b" d5 m1 R6 v( f8 H
- ]1 `% L8 i, q    关键在小R接大R的那个挡快角度怎么挡？改挡多少度？
回复 支持 反对

使用道具 举报

发表于 2010-9-18 01:54:44 | 显示全部楼层
这个不适合用冲子器做' l+ P: b7 h0 O1 U
8 Z8 H) i! j8 a& ?, n" ?
最适合线割
! w! c7 g1 `" i$ U; h7 m$ P6 \8 Q! @
7 R3 k) @8 \; X. z4 `! l) T真要磨
" c+ }5 u+ P. \5 g+ `用成型砂轮一步步加工
5 A2 K. B" @8 M+ `0 d- f装夹需要设计专用治具
9 {( K- Q  u3 ?
( s' P8 U; L# d/ E+ ?8 [至于椭圆分析
, m% p: O/ S3 [0 }, g2 M很简单
  h% b3 v( ?* q* M: S/ l1 d竟然两圆弧相切
; ~2 W& {* L8 W! y那他们的其中又共同中心线
; N9 d# H- k# k. E5 r8 j, f% N连起来就可以啦
0 j' o( V* F) m4 [/ e; u很简单
4 p, }. [9 c! \2 L4 W如果你两R接r都不懂# ^: ]+ g4 {. Q, O( \$ D9 s* M
那建议先学R接R
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-19 18:47:30 | 显示全部楼层
R接R我知道的。。。关键是这个要用冲子成型器磨出来...磨小R接大R的那个挡快角度不知道多少.......汗..我亲眼见过别人用成型器磨的...用成型砂轮太麻烦那个...我不懂的是挡快所固定的角度问题呀狂人大哥
