修斜度器

金属狂人 · 发表于 2010-9-18 02:47:47

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

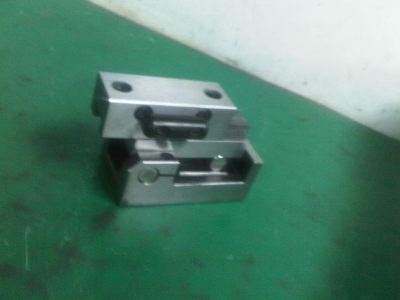

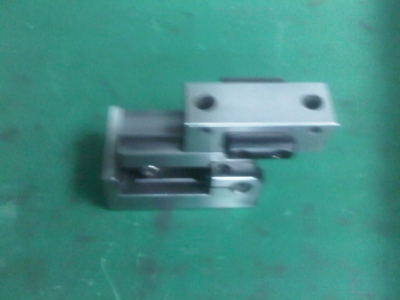

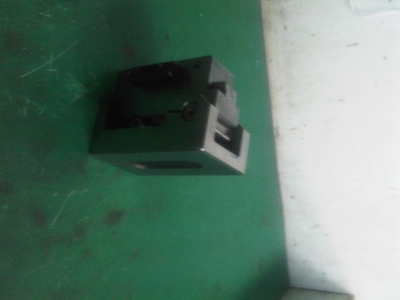

斜度器经过长时间使用

已经磨损的失去原有的精度啦

这个时候合适的休整一下

就又能让他返老还童啦

哈哈

长话短说我只讲些要点

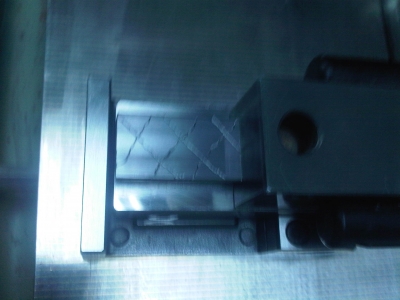

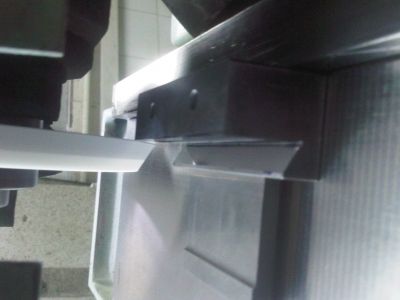

两个斜燕尾需要休整紧贴他的两个直面用侧面掏空靠出来
一个不重要面

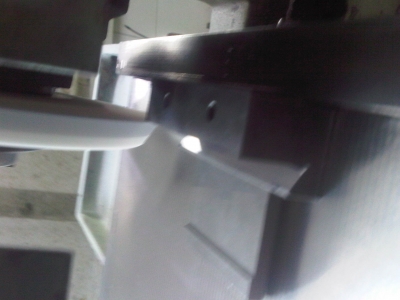

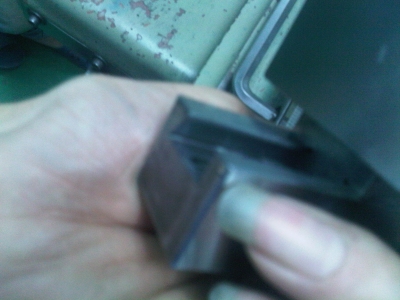

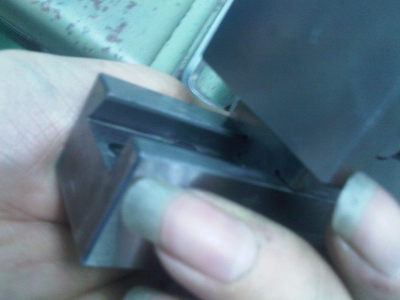

一个重要面，需要尖点锋利，砂轮厚度厚刚性就强，

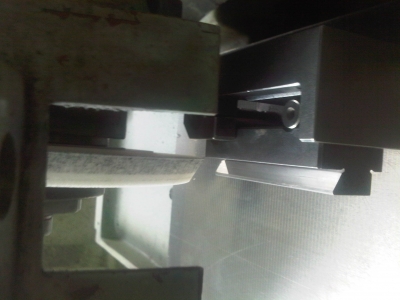

另一个导轨需要连在基座上贴平上紧再一起休整好些

还要把基座竖起来的面的直角手抓精修好

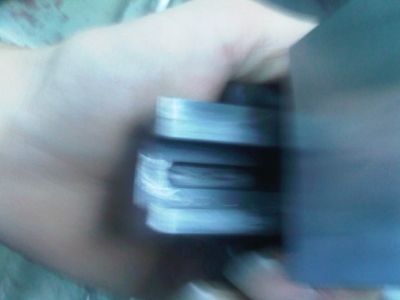

配合的时候需要有耐心

边磨边配
重复少磨轻配
不宜过紧或过松

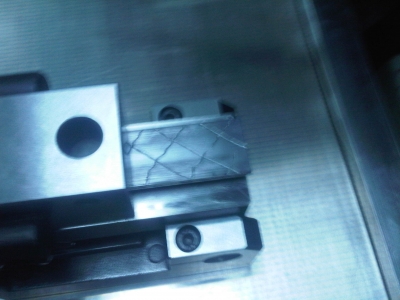

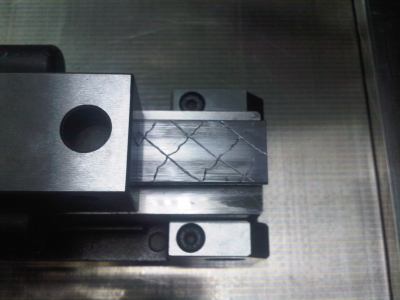

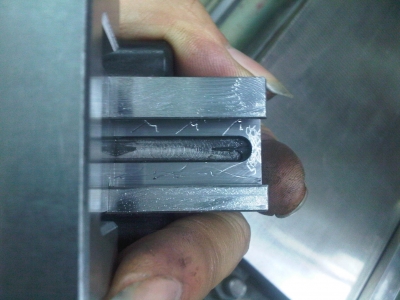

再用风动打磨机打磨出些油槽

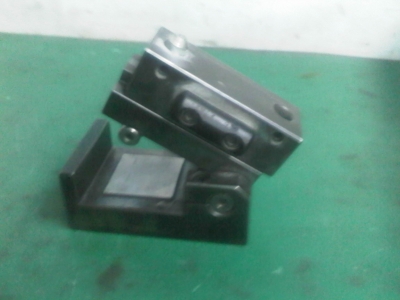

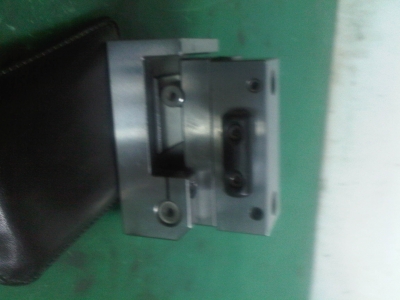

最后用千分表检测角度
打出大中小等等角度的变化是否有误

由于圆棒没有修磨

顾按算的角度垫块规仍然不如全新的精度高

但可以后期补偿

经过测量后你就对圆棒的磨损规律熟悉在胸

大约什么样的角度该多垫多少什么该少垫多少清清楚楚
一般都只是在加减几个微米内游动除非圆棒受到激烈磨损

用起来照样得心应手

绝不输于全新的精度

如果人人都付出一点爱~~

论坛就会不一样~~

论坛的建设需要每个兄弟一起努力和支持才能更完美！

a78yy · 发表于 2015-4-11 19:56:42

轻斜的度数和下面垫多少怎么算来的 {:soso_e130:}

移动150 · 发表于 2015-3-9 09:13:54

感谢楼主的无私分享！

liuyumaliang123 · 发表于 2014-9-3 00:21:00

恩..很好..很容易懂

jcq5566 · 发表于 2010-9-18 14:20:30

请问修磨之后配合不是更松了吗?怎么解决啊？

tyco008 · 发表于 2010-9-18 20:59:55

锁螺丝的想紧就紧想松就松就象那啥~:lol

haohao · 发表于 2010-9-18 23:59:17

我也用同样的方法，狂人兄能说的这么具体，有心了！配间隙的时候，我将两滑板装一起，用手推紧，不上盖板，用表扫一下短差尺寸，留个一点间隙一刀到位，装上盖板试一下，根据情况可再稍稍修一点即可，基本上两刀就OK，不用担心磨的过多或过少！
二楼的，自己修完配好间隙怎么会松呢！

金属狂人 · 发表于 2010-9-19 00:40:10

光锁螺丝那个块能随心所欲控制间隙

金属狂人 · 发表于 2010-9-19 00:42:13

回复 3# tyco008

JUN FU的兄弟

你叫什么名字？

haohao · 发表于 2010-9-19 01:58:47

回复 5# 金属狂人

切段差吗？

tyco008 · 发表于 2010-9-19 18:17:23

回复 6# 金属狂人

偶山东人 JUN FU 就我一个山东人现在没有了

金属狂人 · 发表于 2010-9-19 18:24:18

报全名吧

不跟你打迷

看不起兄弟就算啦

自动冲压 · 发表于 2010-9-19 20:41:06

主要是磨削粉末进入导轨而磨损导轨，我想用安全套把它包住露出小鸡鸡应该会很好，呵呵下次去试试

wuxiaoming · 发表于 2010-9-20 21:50:37

我修前都带个TTT啊，这样磨削粉末会好点把~~~~~~~~~

jcq5566 · 发表于 2010-9-21 20:22:55

回复 3# tyco008

你好！你在TYCO上班吗？

谭华彬 · 发表于 2010-9-21 21:08:10

谢谢狂人兄，但是我以前也按照你的意思修过，但效果不太令人满意，不知道是不是　我在哪个环节出错了．

tyco008 · 发表于 2010-9-21 21:09:42

回复 12# jcq5566

TYCO是我们以前的客户

zjg281802703 · 发表于 2011-1-4 19:41:57

做了2年磨床都没见过呀

moxueyw · 发表于 2011-2-6 18:41:44

看来我是要多学多问了
