[角度] 这个复合角度怎么加工？有图！

 火.. [复制链接]
jcq5566
发表于 2010-9-21 21:14:07 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
本帖最后由 jcq5566 于 2010-9-21 21:15 编辑 % A6 k- o) _- |) C8 J, K3 n9 i
% ]2 T: c& U3 ^1 i  Y: d% ]/ B4 X. `
13.jpg    DSCF0861.JPG DSCF0865.JPG DSCF0863.JPG DSCF0866.JPG
6 |% Q; s2 O; {' T* z, L2 z* P3 G+ S" n7 |2 O7 c6 r

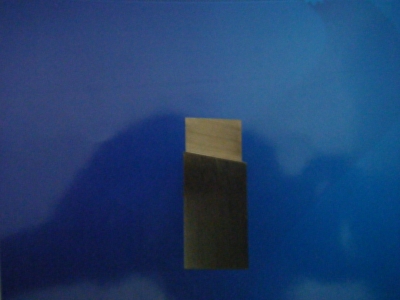

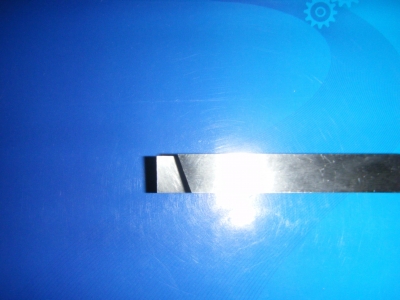

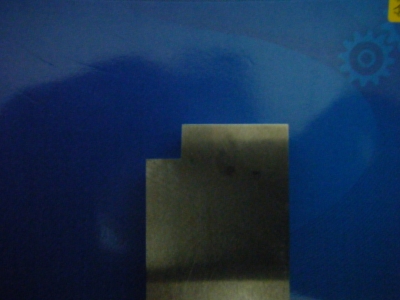

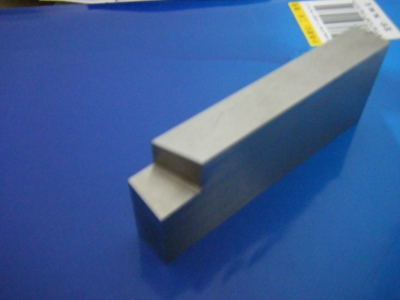

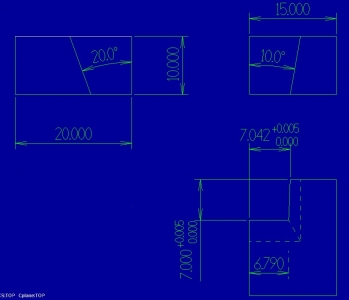

上图复合角度谁会做？这是我曾经面试的一道题，当时我做的不理想！今天我又做了一次，还有一处不对！其他都还OK！上面是我做的工件。
& P$ @* c1 r& t4 b1 _" L# |我的做法是：正玄台=20°  杆=9.4°（我是把杆放在机床平台上的，不知道和放在正玄台上有区别吗?我想应该是有的） 砂轮=3.4°（ 砂轮底部没有角度）) P2 f4 o; b3 m1 _  v
切后投影10°这一处实际投出来是11°左右差的比较多，不知道是不是哪里有算错，我想不出来！望哪位师傅可以解答此题谢谢！狂人兄看到也请发表一些看法指点一下
0 f# D( j  F  a5 y! T0 S0 h谢谢！
回复

使用道具 举报

哦豁
发表于 2016-6-5 08:36:38 | 显示全部楼层
一文不值 发表于 2010-12-3 00:080 d7 e( L8 L- P. ]7 N
正玄杆是什么东西？？有没图片？可否上传给小弟看一下，小弟实在是才疏学浅，有劳大家了。

  M5 }7 {4 D. t7 Z缩小版的正玄台 哈哈7 H  ]3 D9 l9 b3 [7 Q8 L
回复 支持 1 反对 0

使用道具 举报

发表于 2018-3-5 20:23:24 | 显示全部楼层
luguo 路过顶一顶
回复 支持 反对

使用道具 举报

haohao
发表于 2010-9-21 21:52:18 | 显示全部楼层
角度摆法是对的啊，怎么就不对了呢？工件摆的有跟正弦台的挡板垂直或平行吗？
回复 支持 反对

使用道具 举报

jcq5566
 楼主| 发表于 2010-9-21 22:01:53 | 显示全部楼层
挡板我用砂轮靠过，应该是平的没问题！我也纳闷？不知是哪里出错了，改天再试试看
回复 支持 反对

使用道具 举报

发表于 2010-9-22 08:35:58 | 显示全部楼层
你的方法是对的．如果检出来角度不　对，那就看看你的正弦杆与正弦台还有磁台的靠边是不是叠好
回复 支持 反对

使用道具 举报

fj7678
发表于 2010-9-22 22:44:30 | 显示全部楼层
杠摆10度    台垫33。68  砂轮垫2。97
回复 支持 反对

使用道具 举报

发表于 2010-10-29 22:42:55 | 显示全部楼层
各位楼主有公式吗
回复 支持 反对

使用道具 举报

发表于 2010-10-30 00:20:27 | 显示全部楼层
回复 1# jcq5566
& Y  c% P- ]) z- d
% ?  J$ w2 q, ^! R1 x# `( |
) L3 M$ B8 f* V" u+ J    首先，我发现一个问题，- b; H/ V' I3 k7 k4 [

% I+ z& `- U% Z. c6 d% ^- f很严重的，0 p7 |. R; x% E- f' C" Q4 a, T
7 R/ ^$ ^, N" m% A. X! K
这个地方决定它能否被平面磨床加工出来
1 E. U( h2 n# \6 [' [5 I
, {3 L) k: Z" g6 g, U6 R1 ]- |7.042和6.79这个地方是有斜度的
9 Z; M( X5 l7 I" Q4 c% w' t" Z. I
  d2 H# }7 ]9 W但它右后面的虚线边却好像没有斜度+ \# C' L- o. j# Z
3 ?4 h0 p' ?* ?
所以我困惑

点评

xiexihong
我也同意此观点  发表于 2011-4-16 16:27
回复 支持 反对

使用道具 举报

发表于 2010-10-30 00:25:04 | 显示全部楼层
只要平磨能加工出来  D: o" }, y, j5 G" d
! }5 I% s* s1 u1 G# [! }( z% b+ @
就能想办法加工和算% m# A$ m$ S0 W' `

4 X+ i; m# M! }: P" [请上更详细的图纸. j" [& b# W. S1 e/ ]5 k5 K4 N- v

5 E' ?& F/ r' H) s' [! F+ Q8 U以方便我计算公式！
回复 支持 反对

使用道具 举报

翔龙
发表于 2010-10-30 19:52:00 | 显示全部楼层
我想问下！这是一刀磨出来的么？我还是新手，不懂，望指教！！！谢谢！！！
回复 支持 反对

使用道具 举报

发表于 2010-12-3 00:08:50 | 显示全部楼层
正玄杆是什么东西？？有没图片？可否上传给小弟看一下，小弟实在是才疏学浅，有劳大家了。

点评

哦豁
缩小版的正玄台 哈哈  详情 回复 发表于 2016-6-5 08:36
即无止境
就是正玄棒  详情 回复 发表于 2011-12-29 18:52
回复 支持 反对

使用道具 举报

发表于 2010-12-23 21:30:48 | 显示全部楼层
要是7.042那里没有斜度就只是一个简单的喇叭了
回复 支持 反对

使用道具 举报

发表于 2011-2-18 23:05:57 | 显示全部楼层
来凑凑热闹学学东西
回复 支持 反对

使用道具 举报

FOXCONN
发表于 2011-2-20 08:43:16 | 显示全部楼层
这个东西我可以做，但是我不知道该怎么跟你说* N: c& b: [" Z
角度调好之后还要用角度器不垫角度，在正选台把砂轮侧面光一下
回复 支持 反对

使用道具 举报

X泪
发表于 2011-3-2 19:33:17 | 显示全部楼层
哎....看不懂:(:(
回复 支持 反对

使用道具 举报

唐朝
发表于 2011-3-3 22:31:30 | 显示全部楼层
学习学习了
回复 支持 反对

使用道具 举报

787988
发表于 2011-3-4 10:11:29 | 显示全部楼层
这么简单的复合也拿来晒？正玄杆摆角度。正玄台摆角度。斜度修整器不垫块归立起来修砂轮侧面。。。。。:@:@:@

点评

xiexihong
我真的怀疑你---会吗？别不懂还装懂  发表于 2011-4-16 16:30
回复 支持 反对

使用道具 举报
