**求专业人士解决问题

huang1999 · 发表于 2010-9-25 16:36:13

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 huang1999 于 2010-9-25 16:37 编辑

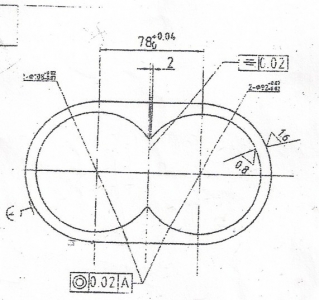

能加工此图纸产品的人员或是推荐一台能加工此产品的内圆磨床者请与我联系！15150655415必有重谢！
关键是磨内孔!请尽快与我联系!

虹山工具 · 发表于 2015-10-8 22:25:27

朋友：
看到这个活，想起了原来干过的许多异性孔、交叉孔，这个难度一般。
磨孔有条件可用坐标磨床这就比较简单了，没有可用内圆磨床，但须要用胎具，还要考虑如何保证与半外圆的同轴度，这个胎具要设计合理。
加工工艺须要从原料到最后达标，整体上考虑，工件的难度主要在：
1、两相交孔的钻孔和铰孔如何不偏心，如何为磨孔留余量，保证不变形。
2、热处理孔形体不变形。
3、两相交内孔磨削胎具制作，孔中心距的测量。
4、两半外圆的定位、磨削。

这个帖子发了好久了，不知楼主解决如何，有兴趣的可发信息 kksszs@sina.com 联想 ,我可出个好工艺探讨一下，如果平白发出来，连看的人都没有，或看的人并不感冒，岂不浪费功夫？我想网管也是能理解的吧！！！

虹山工具 · 发表于 2015-10-8 22:22:02

朋友：
看到这个活，想起了原来干过的许多异性孔、交叉孔，这个难度一般。
磨孔有条件可用坐标磨床这就比较简单了，没有可用内圆磨床，但须要用胎具，还要考虑如何保证与半外圆的同轴度，这个胎具要设计合理。
加工工艺须要从原料到最后达标，整体上考虑，工件的难度主要在：
1、两相交孔的钻孔和铰孔如何不偏心，如何为磨孔留余量，保证不变形。
2、热处理孔形体不变形。
3、两相交内孔磨削胎具制作，孔中心距的测量。
4、两半外圆的定位、磨削。

这个帖子发了好久了，不知楼主解决如何，有兴趣的可发信息 kksszs@sina.com 联想 ,我可出个好工艺探讨一下，如果平白发出来，连看的人都没有，或看的人并不感冒，岂不浪费功夫？我想网管也是能理解的吧！！！

colosky · 发表于 2016-4-20 11:14:56

我现在也有个类似的零件，比这个零件要求还要高些，没错，液压缸零件。苦于找不到合适的供应商，坐标磨线切割之类的就不要提了，一个量比较大，年需求可能达到几万件，二个，大家都知道慢丝几坐标磨加工价格高，成本压力有点大

研磨者 · 发表于 2010-9-25 17:07:00

看起来有难度

古董1883 · 发表于 2010-9-25 22:21:01

这玩意不好做，还有种珩磨，不知道是否可行

蓝天白杨 · 发表于 2010-9-25 22:24:30

坐标磨床，厚度不清楚.

大魔 · 发表于 2010-9-26 02:57:15

工件壁厚是多少？

bluseli · 发表于 2010-9-26 08:12:31

确实有些麻烦，不是回转件，对称度要求还很高。大家快来群策群力

huang1999 · 发表于 2010-9-26 08:44:24

回复 2# 研磨者

其实这个东西要是有合适的床子就不难呀!要一台非标的机床这个有点让人犯难啊！没找到一家有这床子的厂家！！

huang1999 · 发表于 2010-9-26 08:46:24

回复 3# 古董1883

可以用2太机床来做啊！一台外圆磨一台内圆磨！关键是找不到合适的内圆磨床！请大家推荐一下啊！！！

进口蚂蚁 · 发表于 2010-9-26 09:02:48

你的尺寸看不清楚。用AWC内孔开粗留0.05，外形精割到位，平磨去线头磨端面到位。然后JG磨内孔OK了

huang1999 · 发表于 2010-9-26 09:09:18

回复 9# 进口蚂蚁

那有没有那款磨床给推荐一下呐

huang1999 · 发表于 2010-9-26 09:11:53

回复 9# 进口蚂蚁

就是要磨内孔粗糙度0.8 外面粗糙1.6[img]file:///E:/qq文件/517456330/Image/27K5[)JZL4DY6[T_HKO%25)10.jpg[/img]

huang1999 · 发表于 2010-9-26 09:13:08

回复 9# 进口蚂蚁

huang1999 · 发表于 2010-9-26 09:13:53

回复 4# 蓝天白杨

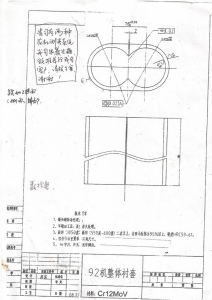

看看图

工作人 · 发表于 2010-9-27 07:33:52

这件产品有办法的、其实也不是特难、只是很费时间！要想很多办法、还有就是不知值不值得

bluseli · 发表于 2010-9-27 08:28:53

回复 14# 工作人

可以谈谈你的想法啊。

工作人 · 发表于 2010-9-27 10:15:06

如果可以的话打电话或者上线谈吧！我的电话是18665158253Q是748651106我不一定会在线上
