做此类圆弧用什么工具？

jcq5566 · 发表于 2010-9-30 19:32:18

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

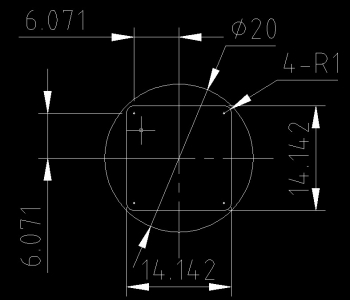

此图中R1的圆弧用冲子机加工时碰到一个问题？就是先要找R1圆弧的圆心位置，但问题是校的时候要移动两个位置，但是我的冲子机只能移动一个方向啊？比如我上下移动了，左右就移动不了啊？怎么办啊？

思索 · 发表于 2010-10-1 00:24:53

在换一个方向不就可以加工完了吗！

金属狂人 · 发表于 2010-10-1 02:21:50

做一个合适的治具就解决问题啦

jcq5566 · 发表于 2010-10-1 08:22:00

回复 3# 金属狂人
是什么样冶具？其实我在考虑做一个？但是苦于设计思路没有？狂兄能否点拨一下，谢谢！

金属狂人 · 发表于 2010-10-2 02:19:33

呵呵

想批量生产或快捷加工吗？

做一套小治具就好

比方先在一个零件上
割一个让工件装进去刚好能偏心的装夹孔
另顶上加工固定螺孔
零件上去校好一个就可以批量生产啦

如果你的零件是圆的
无法单独换向定位
那可以另外再加做一个小治具
让这个小治具来
装到上一个治具能通用定位的装夹孔内

注意
这样精度主要是靠治具的精度和装夹精度去保证零件精度

金属狂人 · 发表于 2010-10-2 02:21:27

你可能还会问

第一个就无法校正左右

那你的治具加工成不必左右校正的就可以啦

jcq5566 · 发表于 2010-10-2 08:30:41

这样好虽好，但是只适合一种工件的批量加工，如果我是小批量多品种的零件这种治具不能发挥其作用啊？有何见解啊

砂轮王子 · 发表于 2010-10-7 23:15:20

铣床上做容易又快，上磨床多余啊

随风漂渺 · 发表于 2010-10-26 22:35:53

用双向冲子成型器，可以搞定

fanxiaoyu · 发表于 2010-10-29 21:05:33

用冲子机就可以了哦

对着空气不停念 · 发表于 2011-10-3 10:49:49

在我们厂只能用双向成型器

吸血鬼 · 发表于 2018-6-30 21:41:37

双向冲子成型器可以调2个方向
