新手求助！工件有很深的印痕

牛磨王 · 发表于 2010-10-2 20:45:49

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

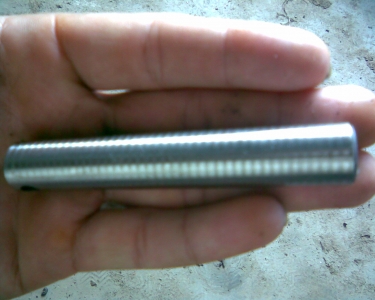

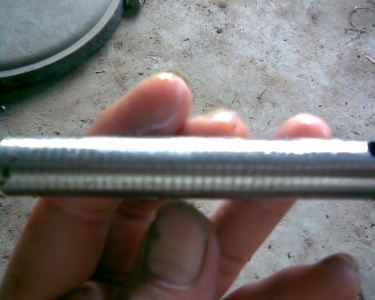

粗磨出现这个情况，这个印很深，精磨4丝都磨不下去，修完砂轮导轮磨十几个工件就这样，而且越来越深，请各位朋友帮帮我，我对这行也只是新手，自己弄着两个磨床，出毛病都不会修，是不是砂轮不合适？我磨的是冷拔铁棍，硬度35-40，我该用什么砂轮，请大家指点一下，在这谢过了！

广交无心磨朋友 · 发表于 2010-10-2 21:11:23

那你分2次粗磨把

研磨者 · 发表于 2010-10-2 21:18:15

砂轮修整器损坏的可能性最大

另外刀片也可能已经随坏

玉环123456789 · 发表于 2010-10-2 21:18:58

砂轮不合适.余量太大了。

研磨者 · 发表于 2010-10-2 21:19:25

用38A的砂轮或者棕刚玉砂轮即可

上野 · 发表于 2010-10-3 00:30:46

后导板没调好磨削角度没调好主要是后面这点无心磨最难得就是这个磨削区短导致砂轮快速磨损

橄榄树 · 发表于 2010-10-3 02:57:01

好像有头没螺纹呀

taiyanshalun · 发表于 2010-10-3 08:46:53

您用的砂轮可能太硬了，如果您粗磨时，进刀量比较大的话，
您还是选用比较软的砂轮。砂轮材质可选用宗刚玉或白刚玉。

牛磨王 · 发表于 2010-10-3 19:47:29

回复 2# 广交无心磨朋友

已经是两次了这是第二次第一次也有，第一次20丝第二次12丝

牛磨王 · 发表于 2010-10-3 19:51:56

回复 3# 研磨者

请问刀片怎么看是坏了？还有磨几十个工件后砂轮的后半部分也有和工件一样的圈圈纹，就是砂轮上有圈圈纹后工件的印痕就开始越来越深

junzi · 发表于 2010-10-3 21:16:04

讲清你的机床型号，砂轮粒数，硬度，吃刀量多少，倾斜角多少，休正角多少，磨削区多少，这才有人回答你。

牛磨王 · 发表于 2010-10-3 21:34:55

回复 11# junzi

主要是我是新手一些专用术语操作要领等等我都不懂，我想问磨硬度35-40的铁棍，直径15mm，长10cm用什么砂轮？具体型号能不能告诉一下？用1040的粗磨两遍，精磨1遍，粗磨第一次20丝第二次12丝，精磨是第三次3丝，角度什么的我都不会调

junzi · 发表于 2010-10-3 22:07:40

用白刚玉砂轮60L，吃刀量每次10丝，余最后3丝左石精磨，倾斜角2.5休正角2，导轮速度从10慢慢往上加，直到你认为可以的光洁度开始变坏时止，再放慢一点。看你图象吃刀量大砂轮脱粒快所至，砂轮导轮修好要倒角，工件进口和出口1---1.5厘米处不能有火花试试吧。

研磨者 · 发表于 2010-10-3 22:31:16

回复研磨者 ; r+ Z& x0 R- [. C9 f
5 \9 a+ C: S- q+ }( S

4 A6 H6 h% ^9 x5 u4 u, d" L 请问刀片怎么看是坏了？还有磨几十个工件后砂轮的后半部分也有和工件一样的圈圈纹， ...+ e) {/ h5 s0 O0 T% P7 I
牛磨王发表于 2010-10-3 19:51
( O/ J! [4 u( X4 V- } u$ F

登录/注册后可看大图

应该是你的修整器有问题跟调试的关系不大了

牛磨王 · 发表于 2010-10-4 18:53:26

谢谢大家帮忙小弟感激不尽

精修 · 发表于 2010-10-4 20:16:30

按照以上的条件分析：
1、修正器磨损，间隙偏大。
2、修整器油缸活塞环磨损或活塞密封圈磨损，导致串油。
3、主轴间隙偏大，震动产生。

账号		自动登录	找回密码
密码			注册会员

新手求助！工件有很深的印痕

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

评分
