V型托板的作用是什么?

  [复制链接]
发表于 2010-10-13 19:43:57 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
V型托板的作用是什么?请用过的人讲解一下。谢谢了。
发表于 2013-11-10 22:01:28 | 显示全部楼层
我磨的就是轴承外径 用的是斜托板  V型托板和斜托板那个号啊
发表于 2013-7-29 20:46:57 | 显示全部楼层
再加工大件和很重的工件时才用的到v托板
发表于 2013-11-10 22:51:51 | 显示全部楼层
见识了,学无止境。) j8 X, }+ _  h8 y
…来自安卓客户端
发表于 2010-10-14 10:04:31 | 显示全部楼层
V型托板的作用:在做通过研磨时,送料用的!
发表于 2010-10-15 19:02:51 | 显示全部楼层
楼上的理解错误。楼主所说的V型托板是指的V型刀板。
发表于 2010-10-15 21:23:47 | 显示全部楼层
v型托板磨削时受力稳定,刚性好,精度高。但加工和调试都比较麻烦。
发表于 2010-10-15 22:08:44 | 显示全部楼层
没有用过V型
发表于 2010-10-15 22:56:09 | 显示全部楼层
平面刀板使用时间长了就成了V型刀板了
5 h  _% T1 j4 P我认为在精磨超精磨应用较多吧。因为V型刀板对于产品的轴线平行度要求肯定是很高的
发表于 2010-11-9 16:31:16 | 显示全部楼层
我自已用的V型托板是自制的,用于切入磨
发表于 2010-11-9 17:48:02 | 显示全部楼层

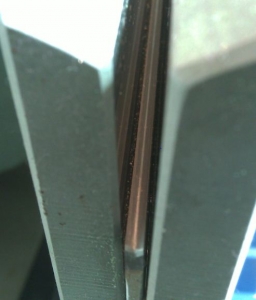

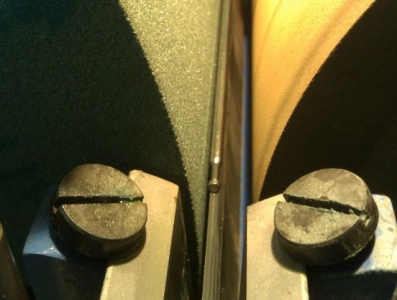

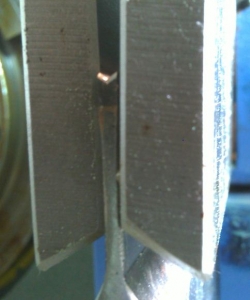

图片传上来研究下
1 s# p! g8 f  d' `8 q' g: m2 g
. |3 F, B  x' N* X 捕获22.JPG 4 |1 ?' Y, ^5 Q, L+ `6 @: a, R

% b+ c1 h4 u( I0 g2 d, _: [ 捕获1.JPG ) b9 @1 ?0 z! d: b1 W0 |% `7 }: a) u

0 C& V! g& f' B' G5 V, Q6 x
* N3 q, U5 Q' o
发表于 2010-11-9 20:00:00 | 显示全部楼层
本帖最后由 光通信 于 2010-11-9 20:00 编辑
, D& O+ b4 M' E2 `; V
3 W8 b& p& y3 @7 ~0 g% [v型托板加工:在平面磨床上用V形金刚石砂轮修V型槽即可,修整前用千分表调一下V型托板平行度。4 Q8 C  A1 B. b! U- J! i2 O
            调试:在无心磨床上调试,V型槽上放置工件,用高度规量测前后高度,再用千分表调平行度。! O( |* b1 m2 j' f, d4 L# h8 z
( {4 j$ {' Y+ x3 l3 c$ D
发表于 2010-11-10 19:02:45 | 显示全部楼层
有那位兄弟用过啊  在加工什么样的工件用到啊
发表于 2010-11-12 10:38:58 | 显示全部楼层
本帖最后由 光通信 于 2010-11-12 10:41 编辑 " U" T  p3 E# B9 |5 u

' R+ u) U$ c& J9 x  ^回复 忠林 的帖子
: e! i0 c" N/ h( ^
5 w6 B; Y+ J4 Q$ D. K1 {" S- o

敝司用于生产直径3.5mm*长度12.5mm的陶瓷产品,通入式磨削。

加工直径小、短的工件好用。

发表于 2013-7-29 22:22:51 | 显示全部楼层
v型角度是120度吗
; p0 }- [" }: p% q; v& {) e  n9 x
发表于 2013-7-30 14:33:47 来自手机 | 显示全部楼层
我用过,磨轴承用过
发表于 2013-8-14 00:00:14 | 显示全部楼层
90度比较理想
发表于 2013-11-10 19:39:31 | 显示全部楼层
我也想知道
