双斜度接圆弧砂轮的修制

haohao · 发表于 2010-10-14 21:20:39

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

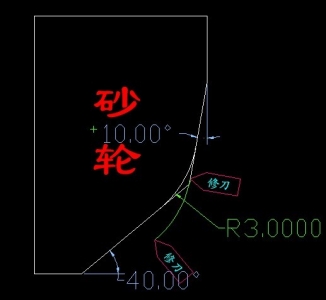

这样的成型砂轮该怎么修，直接在两圆弧面对刀得到一个值了怎么计算Y跟X轴的进刀尺寸啊？请教各位高手！

maoyijiang1112 · 发表于 2015-1-25 10:14:43

不要计算了，理论值和实际值有误差，还是慢慢对刀找R中心吧。
方法如下：1，将底面和侧面修正好相应角度并且相切。
               2，R机的高度调好，两边角度固定好。
               3，将R机修笔尖对准底面角度大约在R的交界处位置，修笔接触砂轮X轴、Y轴位置归零。
               4，R机翻外侧角碰斜面得出的数按二分之一移至归零。
               5，R机翻底斜面，X轴下降，底面尖笔接触砂轮，翻外侧斜面碰数，按二分之一Y轴移至零位。

就着么简单 · 发表于 2014-11-4 00:17:51

*钢铁侠* 发表于 2011-4-7 22:21
( A* ~, x& F) y: M, S3 x4 m) o9 v# g:loveliness: 论坛需要专业的写手来写推理过程了。。。。。$ Q, h1 t8 R0 A! ? u- c1 T
用手笔写了然后数码 ...

不用像论坛那样算可以吗，算比较麻烦

吸血鬼 · 发表于 2018-3-15 19:19:24

嗯，这东西的推理过程和最后简化公式都有
但是实际加工这些东西都是理论
不如直接对刀加工好

hehaifeng · 发表于 2010-10-14 21:46:34

论坛里有这样的视频，很多的

大魔 · 发表于 2010-10-15 14:30:07

R器摆你需要的两个角度。在斜度上面对刀归零，在下到零为就好！

haohao · 发表于 2010-10-15 23:23:55

本帖最后由 haohao 于 2010-10-15 23:27 编辑

回复 3# 大魔

版主，你是没看懂我的贴子还是在忽悠我啊！没你说的那么简单吧！
昨晚想到很晚想出来了，先在侧面斜度一点对刀X轴归零，Y轴不动，然后换角度在底部斜度上对刀
会得到一个值L。即Y轴X轴的位移量分别为：

Y=[﹙COS∠D×L﹚÷COS﹙∠D+∠C﹚]×SIN∠C

X=[﹙COS∠D×L﹚÷COS﹙∠D＋∠C﹚]×COS∠C

思索 · 发表于 2010-10-16 06:19:19

给一个坐标尺寸就可以加工…
圆心尺寸…
已试做了…

haohao · 发表于 2010-10-16 17:41:38

回复 5# 思索

你可以说的详细点么，你是怎么加工的？

番茄 · 发表于 2010-10-16 19:03:41

还没遇到过，哪位哥们儿讲详细点吧！:lol

lincome315 · 发表于 2010-10-19 14:21:32

论坛有这样帖子的啊我都看了找找

fanxiaoyu · 发表于 2010-10-28 19:21:09

里面有帖子哦
我看了也实践了一次
还可以额
呵呵

tall1110 · 发表于 2010-11-28 13:22:35

cad拉数投影对刀

hhd160 · 发表于 2010-12-26 19:45:31

楼上的图都没看明白

liuchen · 发表于 2011-3-10 20:53:01

修这砂轮不用算，把两边斜度对好，在慢慢对刀找R中心。口才不好，不怎么会解释

liuchen · 发表于 2011-3-10 20:54:48

但是R小的话就要算了

魔界幽灵 · 发表于 2011-3-12 00:58:57

是很简单的啊你做的少吧五金端子模很多这零件

*钢铁侠* · 发表于 2011-4-7 22:21:52

:loveliness:       论坛需要专业的写手  来写  推理过程了。。。。。
  用手  笔写了然后数码相上传。。。。
   比这样的说论要清晰明亮啊。。。。
以后有空时间  我上些。。。。
可惜上班要做工时  挣钱啊。。。。。  哎。。。。

jcq5566 · 发表于 2011-4-13 12:50:35

回复 haohao 的帖子

哥们！你公式里的∠C ∠D分别是指图中哪个角度啊？还有X轴是指上下的还是前后的啊？
