新人报到兼请教

yxzx · 发表于 2010-10-17 08:57:37

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 yxzx 于 2010-10-17 11:21 编辑

各位tx好，新人报个到，另有一问题请教：
有一螺旋轴，需要内外圆都要磨，因为外圆是螺旋，所以正常三爪是没办法装夹的，
所以到这里请教加工方法，当然同心度当然要保证的，谢谢

长度250 外径200 内径 65

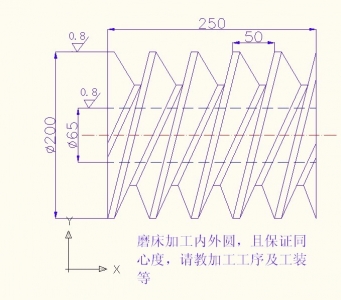

依楼下朋友要求贴图如下：


研磨者 · 发表于 2010-10-17 10:32:29

上传图纸给大家看看

yxzx · 发表于 2010-10-18 19:39:41

好像还没有坛友帮忙解答一下呢

yxzx · 发表于 2010-10-19 07:20:41

继续顶上来

21676664 · 发表于 2010-11-4 14:49:20

帮你一起顶，求解。。。

xuha · 发表于 2010-11-27 21:14:30

可在螺旋外表面加个长套再卡盘夹套磨削內圆再上芯棒磨外圆啦

liuopcheng · 发表于 2011-3-1 19:53:02

夹一个套，套里车内螺纹，l夹上去就OK再磨外圆OK

未来有我 · 发表于 2012-11-17 11:59:10

liuopcheng 发表于 2011-3-1 19:53
1 ]7 w8 @, `" N. w

登录/注册后可看大图

' e9 C5 F. ~7 `$ s! P+ H; F7 W夹一个套，套里车内螺纹，l夹上去就OK再磨外圆OK

{:soso_e100:}{:soso_e102:}

1016760520 · 发表于 2012-11-17 22:38:49

361199648 · 发表于 2012-11-18 08:46:34

先做个工装固定工件，再上顶针夹具

361199648 · 发表于 2012-11-18 08:48:13

先外圆再内圆保持同心度

今生最爱 · 发表于 2012-11-26 13:47:33
