关于工作台磁力平台的立放和平放讨论

tslziji

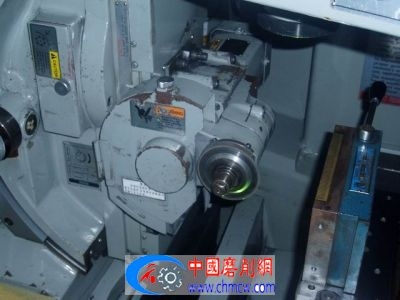

这是平台平放的效果，当然平放和立放的作用相信大家
3 m* S8 }6 X' {3 Z" P3 h+ y- O* \看到效果图后马上就能明白，这里就不在赘述。
) e" b! u0 C; \4 G( x: f5 g: O/ W

平台立放

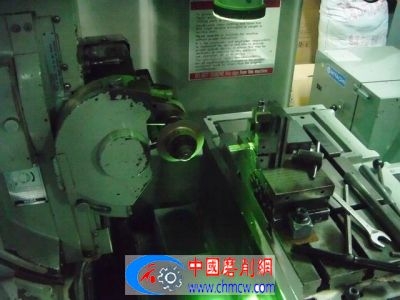

这是立放的效果。
我现在有点不确定的是立放和平放的固定方法是怎样的？
另外平放的时候是把立放的磁台拆下后平放的吗？
谢谢
$ w! A' o' d0 `* z& w

0 l" v4 I; P( Z5 H  u$ P: ~说明：这两张图是引用的小许的图。望各位师傅不吝赐教。

tslziji

回复 1# tslziji

  N, Q  t! N) o! A) x
' I3 V9 P) h2 ~( r! I0 q    少了一张图，不好意思。下图是立方图：

下图是平放图：
; O5 e# H( F( x

tslziji

望各位能放上特写图，不胜感激

海豹顾

你为什么要立放。你下图放磁盘是对的。你工件不能立放吗？

tslziji

回复 4# 海豹顾


    看来还是有必要解释下磁台立放和平放，这个小许应该最有发言权，因为我帖子里的图片都是引用他的图片。正常的加工工件的时候我们大部分都是将磁台立放于工作台面之上，这个就没有什么好说的了，99%的PG也都是这样放置的。
+ @& ?: ~2 B( V9 x5 h   磁台平放主要是为了应对摆角度的公件，这样就可以随意旋转角度，的确方便不少（当然采用虎钳夹挡块的方法原理是和这个是一样的）。

光磨小许

平着放和立着放都各有各的方便之处,最主要看哪种方式更适合你,如现在大家最常用的磁台装夹工件,我们可以把平放和立放简单的理解为吸磁台的背面和底面两种,会有什么样的效果相信大家应该也能想的到,吸底部的好处是加工下模时左右两边不平的时候比较好解决,还有一些要摆角度的工件也会方便一点,但是如果用的几个磁台直角度不太一样的话,那做冲子时校工件会比较麻烦,不过一般冲子冲部只有几个毫米,所以相差也不会太大,较短长度的冲子不会有太大的问题,
" G, i$ r; a! U相反,如果吸背面的话,基本可以不用考虑平面跟底部的这个直角,只要每个磁台的平行度都OK那每个磁台装平的工件放上去都是一样平的,比较适合平面有要求的加工方式.
5 k' n6 L, Z, q/ z- {3 w4 w7 x两种方法都有人用.关键在于看你们经常加工的是什么样的零件,哪种方法更适合你,再在两种里选一种对于你们更省时省力的方法就好了.

光磨小许

回复 1# tslziji
$ k! @0 r8 c9 M  b3 v  @

    磁台的侧面一般都有两个牙口,弄一块板在两个相对应的位置上攻上两个牙把他固定,然后将板再平放在工作台上锁紧就好了,不过一般都不要求锁的太紧,以防不幸的时候会有所松动而起到一定的缓冲作用而使主轴不会受太大的力.

hpwasino

我要说的,楼上都说明白了,只有路过一下了

光磨小许

回复 8# hpwasino
- h2 y3 ]8 G4 c) j3 f4 [

( o* {. \# m1 g; H% ?' A    那你下次动作要快点,:lol

tslziji

感谢各位兄弟的回复
. u/ V, y  {8 ?" e/ f) G6 k8 H' I& m
小许兄弟说的平放，我们在做事把装夹好的工件在磁台上推来推去时间长了会不会造成磁台的磨损从而影响正角造成
( b7 `1 E; K1 J4 v加工精度的丢失呢？因为磁力平台一般都是没有热处理 的。如果磁台是立放的话磁台磨损几乎是整个面接触磨损，理
& s* z! D6 `7 y0 H$ J: B8 k论上不会造成加工精度的丢失。


9 A8 W: T( L/ k( i小许兄弟能不能上两张立放和平放的特写图呢？感谢

光磨小许

回复 10# tslziji
: F3 ?0 D& K% Q' Y$ K! I
- X+ g" r) p- D
! O! L% F7 L7 l" u3 j6 v    磨损是在所难免的,所以需要经常校表,有条件的时候工作台上的磁台也要修整的.
    有时间了上两张图给你

zazagogo

受教不浅啊

大道至简

回复 10# tslziji
0 Y- G1 K4 m  J7 c' B+ @( ]$ s2 w3 {

: h  P# Y( }( \1 F6 {$ N, ]" m9 W    你要是担心磁台从而磨损影响加工精度的话，隔半年把磁台拆下来光一刀。

tslziji

回楼上兄弟，半年太长了吧，照我之前做磨床的经验这样使用的话估计一个月至少光一次才谈得上精度吧

光磨小许

回复 14# tslziji

$ d. C' }% o- T7 f# A( q( b
# B7 B" {) l, v6 r   有道理，隔半年是有点久了，其实有的时间长了以后再放上去会发现吸力不那么强了，那就是磨损了造成的，图片等有空了再传哈，这几天比较忙不好意思啊

PGPro

平放还是立放都无所谓，最重要就是要保证垂直度。
