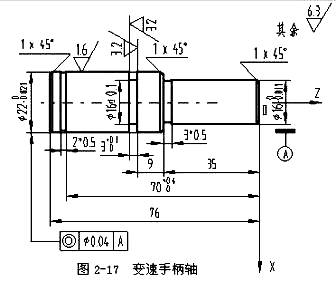

如图2-17所示变速手柄轴，毛坯为φ25㎜×100㎜棒材，材料为45钢，完成数控车削。

1．根据零件图样要求、毛坯情况，确定工艺方案及加工路线
    1）对细长轴类零件，轴心线为工艺基准，用三爪自定心卡盘夹持φ25㎜外圆一头，使工件伸出卡盘85㎜，用顶尖顶持另一头，一次装夹完成粗精加工。
    2）工步顺序
    ① 手动粗车端面。
    ② 手动钻中心孔。
    ③ 自动加工粗车φ16㎜、φ22㎜外圆，留精车余量1㎜。
    ④ 自右向左精车各外圆面：倒角→车削φ16㎜外圆，长35㎜→车φ22㎜右端面→倒角→车φ22㎜外圆，长45㎜。
    ⑤ 粗车2㎜×0.5㎜槽、3㎜×φ16㎜槽。
    ⑥ 精车3㎜×φ16㎜槽，切槽3㎜×0.5㎜槽，切断。
2．选择机床设备
    根据零件图样要求，选用经济型数控车床即可达到要求。故选用CK0630型数控卧式车床。
3．选择刀具
    根据加工要求，选用五把刀具，T01为粗加工刀，选90°外圆车刀，T02为中心钻，T03为精加工刀，选90°外圆车刀，T05为切槽刀，刀宽为2㎜，T07为切断刀，刀宽为3㎜（刀具补偿设置在左刀尖处）。
    同时把五把刀在自动换刀刀架上安装好，且都对好刀，把它们的刀偏值输入相应的刀具参数中。
4．确定切削用量
    切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系、对刀点和换刀点
    确定以工件右端面与轴心线的交点O为工件原点，建立XOZ工件坐标系，如图2-17所示。
    采用手动试切对刀方法（操作与前面介绍的数控车床对刀方法基本相同）把点O作为对刀点。换刀点设置在工件坐标系下X35、Z30处。
6．编写程序（以CK0630车床为例）
    按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。该工件的加工程序如下：
N0010 G59 X0 Z105
N0020 G90
N0030 G92 X35 Z30
N0040 M03 S700
N0050 M06 T0101
N0060 G00 X20 Z1
N0070 G01 X20 Z-34.8 F80
N0080 G00 X20 Z1
N0090 G00 X17 Z1
N0100 G01 X17 Z-34.8 F80
N0110 G00 X23 Z-34.8
N0120 G01 X23 Z-80 F80
N0130 G28
N0140 G29
N0150 M06 T0303
N0160 M03 S1100
N0170 G00 X14 Z1
N0171 G01 X14 Z0
N0180 G01 X16 Z-1 F60
N0190 G01 X16 Z-35 F60
N0200 G01 X20 Z-35 F60
N0210 G01 X22 Z-36 F60
N0220 G01 X22 Z-80 F60
N0230 G28
N0240 G29
N0250 M06 T0505
N0260 M03 S600
N0270 G00 X23 Z-72.5
N0280 G01 X21 Z-72.5 F40
N0290 G04 P2
N0300 G00 X23 Z-46.5
N0310 G01 X16.5 Z-46.5 F40
N0320 G28
N0330 G29
N0340 M06 T0707
N0350 G00 X23 Z-47
N0360 G01 X16 Z-47 F40
N0370 G04 P2
N0380 G00 X23 Z-35
N0390 GO1 X15 Z-35 F40
N0400 G00 X23 Z-79
N0410 G01 X20 Z-79 F40
N0420 G00 X22 Z-78
N0430 G01 X20 Z-79 F40
N0440 G01 X0 Z-79 F40
N0450 G28
N0460 G29
N0470 M05
N0480 M02
