空压机连杆两螺栓孔的深加工(上)

[复制链接]
发表于 2010-10-22 00:12:40 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

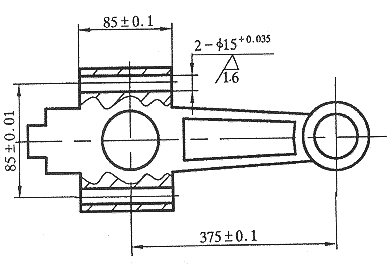

  某厂生产的2V-6/8型空压机连杆如图1所示。材质为45号钢,硬度HRC28~32,两螺栓孔尺寸精度为H8,表面粗糙度为Ra1.6µm,两螺栓孔的平行度允差为0.15mm。

/ W( A+ ~- m$ U# r# Y. Z' R图1 连杆 $ n l) o8 z; a( C" W) H' o" G1 R6 f# [9 l

  1工艺分析

) f5 e! @' M5 a+ x3 b% X$ K3 p/ {8 r3 F5 ]: Z% ^

  深孔钻削存在的困难

5 n* `- z: z* ~0 \: V; ?; i! v8 l6 b. k& Y/ {6 C+ p

  空压机连杆两螺栓孔小而深,长径比为6:1,且精度要求较高,加工中存在的问题是:

$ y" r% K/ _" `4 C# Z/ O, v% M5 N( d. S

  排屑困难。钻深孔时,如不能及时将切屑排出,则切屑有可能阻塞在钻头排屑槽内,这不仅会影响加工精度,严重时可能会扭断钻头。

+ ~7 B1 P* [8 P9 Z5 E! W ( v/ S+ H% x0 t$ O& z% t. ^

  冷却与润滑不良。钻头在半封闭的条件下工作,切削液很难注入到切削区,切屑、刀具和工件之间的摩擦很大,尤其在长时间连续切削的情况下,产生大量高温切屑和很高的切削温度,必须采取有效措施,确保钻头冷却和润滑,否则将使钻头磨损加剧。

+ D; }- t! d# o! y3 O5 N9 K% p3 ?) T0 }6 A+ [$ o& b* d L( b- z4 c% ?

  导向差。由于孔深、刀具细长,因此,钻头的强度刚度较差,加工时容易引偏和产生振动。为了保证钻孔的直线度和表面粗糙度,防止钻头折断,必须解决好导向问题。

4 C5 {* ?/ @$ v3 _; i2 ], M$ i! Y+ O x9 v1 W! ]% R; G

  工艺分析

5 G) q1 e. D9 e0 o" N$ i) _ * C8 R9 t. L( W/ l

  为了使零件的制造精度达到规定的技术要求,必须解决1.1例述的三个问题。两螺栓孔的加工可采用以下两种方案。

7 P; h, J; `3 ?, _ d7 _1 E1 J! {8 g9 s' f& n

  用振动枪钻加工

# M9 Z( ]- X( \1 i9 R 4 P. b/ w- V) ?* Q

  该方案的优点是:工艺可靠,加工质量高;效率高,成本低。缺点是:设计与制造周期长,投资大,对设备精度要求高。但随制造业技术水平的提高,对设备精度要求高的缺点已不足显。该方案一般适宜于大批量生产的场合。

+ T3 j! w0 c. T$ P& W ) b# V) `% k8 c; W4 h1 s8 ^

  采用钻一扩一铰孔的传统工艺方案

# `. c) Q" w+ w# j9 J) M | . `) P8 d0 A, e, o

  该方案的优点是:设计与制造周期短,投资小;工艺可靠,质量稳定。缺点是:工艺路线长,效率低,工时费用高;故本方案一般适宜于小批量生产的场合。

2 K% m, I- a4 Y/ g8 Q" d * O+ B& h: I% p: ^7 ]

  2利用振动枪钻钻孔

' `9 j( q( C3 x0 X 3 i. K" }" m, J. e7 N+ j* f! H; t

  钻一扩一铰孔的传统工艺本文不再赘述。下面仅就振动枪钻进行孔加工的有关问题作较详细的介绍。

( z5 h8 P: F0 J; }, {' [ & o( I; g, M6 U9 X b. E, @$ R# v) Y* y

  机床的改造

3 o8 n1 ], }' o0 j% A + O, ~5 x: G4 K6 v, z. F

  选择一台精度与转速较高的普通车床,在其上附加一套冷却液供给系统。把车刀架拆掉,将夹具固定在机床横向拖板上;排屑箱设置在溜板箱左侧,机床主轴前端装有枪钻头,在机床主轴的前后两侧安装有振动源,联接器安装在主轴后面,并固定在床头箱上。总体布局如图2所示。钻孔时,首先启动电机,油泵将冷却液经高压油箱和空心拉杆压入枪钻内孔,然后由车床主轴带动枪钻高速旋转。振动源使枪钻在转动的同时,作有规律的轴向振动,工件由溜板箱送进,这时高压冷却液由钻头前端的油孔喷入切削区,再和切屑一起由枪钻外侧的120°V型槽排入排屑箱内。钻完第一个孔后,横拖板横向移动85±0.01mm再钻第二个孔。

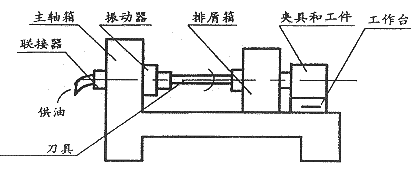

3 c% \9 H( L- U( m+ J* ~! C5 ~0 O图2 枪钻钻床的总体布局 + J- x+ z' d: h/ o8 S5 b; s% B; |; Y; V8 l: j7 j

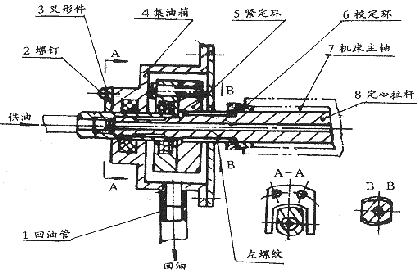

  联接器的结构如图3所示,校定环6使拉杆8与机床主轴7同轴,紧定环5采用左旋螺纹连接,所以主轴正转时,紧定环不会脱落。叉形件3用螺钉2安装在集油箱4上,主轴旋转时,轴套不旋转。泄漏的切削油由回油管1流回油箱。

7 |- D& T0 r/ Z6 t! H$ a. l$ J图3 联接器+ V# o. D! E+ t( E4 P2 T$ _/ n8 X ; _' u' Y) u3 k: f
