采用PLC改造C7632半自动多刀车床

HEATS

　　C7632液压半自动多刀车床是机械行业拥有量较多的一种半自动机床。它采用二极管矩阵顺控装置及继电器逻辑控制系统，液压驱动上下刀架作纵横两个方向的运动，装有液压卡盘。其加工自动化程度及生产效率较高，适用于较大批量工件的车削加工。但由于该机床系统采用的是分立元件，易出故障，且维修比较麻烦，影响了机床性能的正常发挥。

+ x/ d! h5 N$ F( v1 x* e K . w( ^- x. `: V$ y& q

　　我们根据该机床的问题，采用可编程序控制器改造改其控制系统，克服了上述缺点，使机床工作可靠、维修方便，大大提高了机床的工作效率，取得了较好的经济效益。

) U1 ^. y8 \: T- h! b. V B; q8 F( N! H) U/ a

　　1.PLC的选型

6 d: X: e' O( O

　　(1)控制对象的输入、输出点数输入点即为机床的控制按钮、工作选择开关、行程开关、接近开关等。输出点是控制电动机的接触器、控制液压动作的电磁阀及指示灯等。

: ~3 }+ {" }9 ]& ]# n2 k+ x! F

　　考虑到节省改造改费用，应尽量压缩输入、输出点数。在某些场合，输入点可以一点两用。如某行程开关只在自动循环时有用，而某按钮只在手动调时用，当输入点不够时，则可将上述两个输入信号共用一个PLC输入点，利用PLC的转移标号指令，不会使两个信号混淆。同样，为节省输出点，也可将与自动控制无关的输出点，如电动机的起动、停止，仍用强电回路控制。

　　(2)控制对象的输入、输出类型一般的机械加工设备，采用开关量控制，选用直流输入，继电输出型的PLC。输入还有交流型和TTL电平型，而输出则有晶闸管型及直流晶体管型，可适应不同的需要。另外还有各种特殊类型的模块，如A/D、D/A模块，外部可调计时/计数器模块，高速计数器模块等。

: }4 y7 u4 D: S" r9 X ! S0 S1 e F" l4 N

　　2.PLC程序的编制步骤

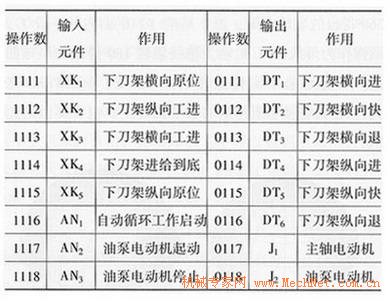

　　(1)编制开关表即将机床的各输入输出元件分配到PLC输入输出点上，即分配地址。以C7532车床的部分开关表为例，见附表。

) Q4 `+ Z% V) M) F0 B

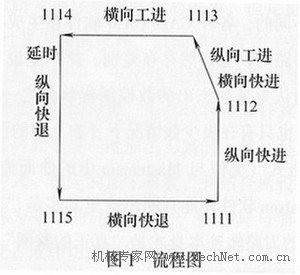

　　(2)按照加工工艺要求，编制动作流程图或开关动作表以C7632车床的下刀架的一种加工流程为例，动作流程图如图1所示。

- B& X# H3 z' `! L% ~/ f/ y1 }

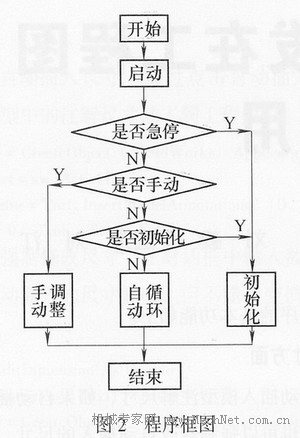

　　(3)拟订程序框图程序框图可参照计算机程序框图的编制方法。以C7632车床的程序框为例，如图2。

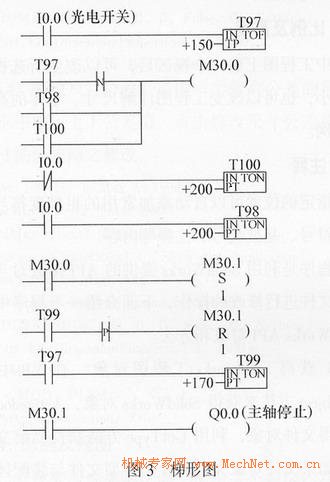

　　(4)编制梯形图程序根据程序框图，开关表及动作表即可直接在编程器键盘上键人程序。编制程序可分段进行，先编制自动循环程序段、手动调整程序段、初始化程序段，后分段模拟运行调试后串联起来。运用转移、标号指令，可将复杂的程序分解成功能程序段，有利于程序编制及调试。以半自动车床自动循环与手动调整程序为例，若开关1127为手动/自选择开关，可按如下方法编制程序(见图3)：

4 e5 a& [% p, Z6 t8 s. I5 z: p

　　当开关1127接通时，程序按下列顺序扫描执行：1、3、…、20、40，再返回到开头，执行手动调整程序；反之，开关1127断开，程序扫描顺序为2、21、…、40，再返回至开头，执行自动循环程序。

　　其自动循环工作段的程序，可采本控制器编程语言中特地为顺序控制设计的步进器功能编制。

　　梯形图编制完成，并通过模拟器模拟运行后，通过打印机打印梯形图文本。当PLC安装在现场设备上后，可通过编程器与其联机，采用“故障检测”方式逐点检查现场设备的输入、输出元件是否连接正确，工作是否正常。在联机状态下，运行梯形图程序，并对运行结果进行监测、修改，直至程序运行完全符合要求，即可使PLC控制设备正常工作。

　　3.结语

+ h- T7 x @0 j: k9 S- G+ @

　　采用PIC改造改C7632车床后，车床的电气故障减少90%以上，工作效率大大提高。由于PLC的控制功能强，使机床的自动化程度提高，又因为程序编制时增加了各种保护功能，使机床不会因误操作而造成损坏。

0 X* q5 B0 Z1 i. I6 v! o! m, H8 q

　　整个改造过程历时不到一周，停机时间只有两天，费用不到3000元。因此我们认为，采用PLC改造C7632车床及类似的机床，是完全可行且易见成效的技改捷径。 -【MechNet】
