　　动换刀装置的形式

　　自动换刀装置是加工中心的重要执行机构，它的形式多种多样，目前常见的有以下几种。

2 o8 @; D- C# s, @$ F2 J g' |

　　1.回转刀架换刀

, C& z: V2 O+ M: ~

　　数控机床使用的回转刀架是最简单的自动换刀装置，有四方刀架、六角刀架，即在其上装有四把、六把或更多的刀具。回转刀架必须具有良好的强度和刚度，以承受粗加工的切削力：同时要保证回转刀架在每次转位的重复定位精度。

7 s5 M) s' }5 d7 f/ |* @ ]

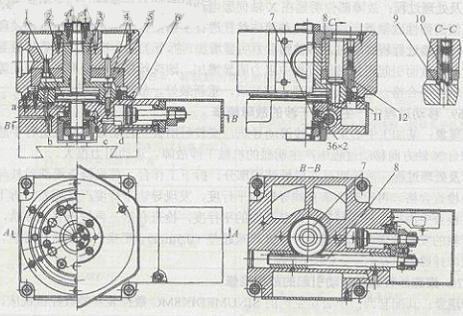

　　图1为数控车床六角回转刀架，它适用于盘类零件的加工。在加工轴类零件时，可以用四方回转刀架。由于两者底部安装尺寸相同，更换刀架十分方便。

　　图1数控车床六角回转刀架1-活塞2-刀架体3、7-齿轮4-齿圈5-空套齿轮6-活塞8-齿条9-固定插销10、11-推杆12-触头

* N( k- X- @ h- D A5 Q: }

　　回转刀架的全部动作由液压系统通过电磁换向阀和顺序阀进行控制，它的动作分为4个步骤：

% \: M+ c+ [8 ^: k) a8 p

　　(1)刀架抬起当数控装置发出换刀指令后，压力油由a孔进入压紧液压缸的下腔，活塞1上升，刀架体2抬起，使定位用的活动插销10与固定插销9脱开。同时，活塞杆下端的端齿离合器与空套齿轮5结合。

　　(2)刀架转位当刀架抬起后，压力油从c孔进入转位液压缸左腔，活塞6向右移动，通过联接板带动齿条8移动，使空套齿轮5作逆时针方向转动。通过端齿离合器使刀架转过60º。活塞的行程应等于齿轮5分度圆周长的1/6，并由限位开关控制。

7 _2 L( h! G+ i7 a$ r4 _$ O# F2 y

　　(3)刀架压紧刀架转位之后，压力油从b孔进入压紧液压缸上腔，活塞1带动刀架体2下降。齿轮3的底盘上精确地安装有6个带斜楔的圆柱固定插销9，利用活动插销10消除定位销与孔之间的间隙，实现反靠定位。刀架体2下降时，定位活动插销10与另一个固定插销9卡紧，同时齿轮3与齿圈4的锥面接触，刀架在新的位置定位并夹紧。这时，端齿离合器与空套齿轮5脱开。

　　(4)转位液压缸复位刀架压紧之后，压力油从d孔进入转位液压缸的右腔，活塞6带动齿条复位，由于此时端齿离合器已脱开，齿条带动齿轮3在轴上空转。

　　如果定位和夹紧动作正常，推杆11与相应的触头12接触，发出信号表示换刀过程已经结束，可以继续进行切削加工。回转刀架除了采用液压缸转位和定位销定位之外，还可以采用电动机带动离合器定位，以及其他转位和定位机构。

　　2.更换主轴头换刀

　　在带有旋转刀具的数控机床中，更换主轴头是一种简单换刀方式。主轴头通常有卧式和立式两种，而且常用转塔的转位来更换主轴头，以实现自动换刀。在转塔的各个主轴头上，预先安装有各工序所需的旋转刀具。当发出换刀指令时，各主轴头依次地转到加工位置，并接通主轴运动，使相应的主轴带动刀具旋转，而其他处于不加工位置上的主轴都与主运动脱开。

3 [$ X7 }* }1 M, |- @' x

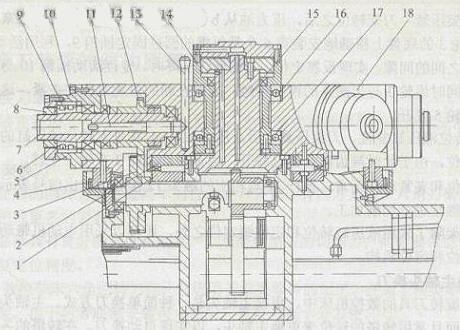

　　图2为卧式八轴转塔头。转塔头上径向分布着八根结构完全相同的主轴7，主轴的回转运动由齿轮12输入。当数控装置发出换刀指令时，先通过液压拨叉将移动齿轮3与齿轮12脱离啮合，同时在中心液压缸14的上腔通压力油。由于活塞杆和活塞15固定在底座上，因此中心液压缸14带着由两个推力轴承17和16支承的转塔刀架体18抬起，离合器2和1脱离啮合。然后压力油进入转位液压缸，推动活塞齿条，再经过中间齿轮使大齿轮4与转塔刀架体18一起回转45º，将下一工序的主轴转到工作位置。转位结束后，压力油进入中心液压缸14的下腔，使转塔头下降，离合器2和1重新啮合，实现了精确的定位。在压力油的作用下，转塔头被压紧，转位液压缸退回原位。最后，通过液压拨叉移动齿轮3，使它与新换上的主轴齿轮12相啮合。为了改善主轴结构的装配工艺性，整个主轴部件装在套筒5内，只要卸去螺钉10，就可以将整个部件抽出。主轴前轴承9采用锥孔双列圆柱滚子轴承，调整时，先卸下端盖6，然后拧紧螺母8，使内环做轴向移动，以便消除轴承的径向间隙。

2 E$ B' j/ q, G) l

　　图2卧式八轴转塔头1、2一离合器3、4、12一齿轮5一套筒6一端盖7一主轴8一螺母9、16、17一轴承10一螺钉1l一推动杆13一操纵杆14一液压缸15一活塞18一转塔刀架体

3 a8 R2 M) z7 ^- u# l6 F; I5 t1 G

　　为了便于卸出主轴锥孔内的刀具，每根主轴都有操纵杆13，只要按压操纵杆，就能通过斜面推动杆11，顶出刀具。

) o; O4 \' y9 O# H$ n

　　转塔主轴头的转位、定位和压紧方式与鼠齿盘式分度工作台极为相似，但因为在转塔上分布着许多回转主轴部件，使结构更为复杂。

5 r) R1 U9 u! ?$ K) v( q

　　由于空间位置的限制，主轴部件的结构不可能设计得十分坚实，因而影响了主轴系统的刚度。为了保证主轴的刚度，主轴数目必须加以限制，否则将会使结构尺寸大为增加。

6 a. q0 P3 W1 r) |( d

　　转塔主轴头换刀方式的主要优点在于省去了自动松夹、卸刀、装刀、夹紧以及刀具搬运等一系列复杂的操作。从而提高了换刀的可靠性，并显著地缩短了换刀时间。但由于上述结构上的原因，转塔主轴头通常只是用于工序较少、精度要求不太高的机床，例如数控钻床等。

　　3.带刀库的自动换刀系统

* h( \) X6 Z: r5 w8 Q* p# G0 c8 I; p

　　带刀库的自动换刀系统由刀库和刀具交换机构组成。首先把加工过程中需要使用的全部刀具分别安装在标准刀柄上，在机外进行尺寸预调整后，按一定的方式放入刀库中去。换刀时先在刀库中进行选刀，并由刀具交换装置从刀库和主轴上取出刀具，在进行交换刀具之后，将新刀具装入主轴，把旧刀具放回刀库。存放刀具的刀库具有较大的容量，它既可以安装在主轴箱的侧面或上方，也可作为单独部件安装到机床以外，并由搬运装置运送刀具。

+ {6 A1 L; ]) C5 J7 P4 l

　　与转塔主轴头相比较，由于带刀库的自动换刀装置数控机床主轴箱内只有一个主轴，设计主轴部件就有可能充分增强它的刚度，因而能满足精密加工的要求。另外，刀库可以存放数量很大的刀具，因而能够进行复杂零件的多工序加工，这样就明显提高了机床的适应性和加工效率。所以带刀库的自动换刀装置特别适用于数控钻床、数控铣床和数控镗床。-【MechNet】
