偏心轴的一种加工方法

HEATS

　　如图1所示，此类偏心轴要求两端B、C偏心外圆与A基准外圆偏心方向一致，且偏心尺寸不同，一般均在5mm之内，偏心误差要求小于0.05mm。

　　图1偏心轴

- M! P- A5 R* i

　　为了满足以上要求，采用了以下工艺及工装。1.首先将A基准的所有外圆加工好，在轴的两端均留φ50mm长25mm的工艺夹头，要求夹头与A基准同轴且台阶面与A基准垂直。2.将轴的两端夹头铣成扁42h6，见图1，要求扁与A基准中心对称且两端平行。3.工装制作：卡罐两件，如图2所示，要求槽42H7与中心孔B5对称，槽的端面与中心孔垂直。

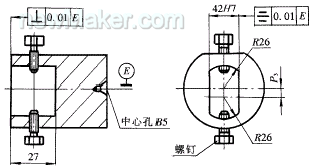

　　图2卡罐

7 _/ v) d6 E, w6 m: E5 m

　　4.将卡罐装在轴的两端，卡罐偏心方向应一致，通过卡罐的槽与轴的扁42H7/h6的配合，控制了偏心的方向；通过调节卡罐上的压紧螺钉可调节偏心量；使卡罐的端面与轴的台阶面压紧，保证轴的中心与卡罐中心平行。5.在车床上用双顶尖装夹，四爪夹紧卡罐旋转，以A基准两端外圆用表测量，调整卡罐上的螺钉，调整至不同的偏心量，车削各偏心外圆至尺寸。6.当偏心轴加工完后切去两端工艺夹头。

　　此种加工方法简便、可靠，避免了原有加工方法的繁琐(镗床打中心孔)，可应用于要求方向一致的多个偏心的偏心轴加工。【MechNet】
