数控机床坐标轴的定义

[复制链接]
发表于 2010-10-22 00:29:16 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

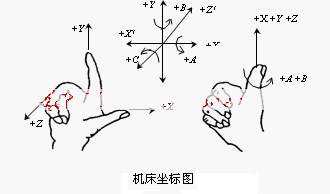

为简化编程和保证程序的通用性,对数控机床的坐标轴和方 向命名制订了统一的标准规定直线进给坐标轴用 XYZ 表示, 常称基本坐标轴XYZ 坐标轴的相互关系用右手定则决定下图所示,图中大姆指的指向为 X 轴的正方向,食指指向为 Y轴的正方向,中指指向为 Z 轴的正方向。 4 N2 m3 S, {" i) F4 C) Z5 R: c* I
% K' u- W" O, Q# S# l( x* k& Y/ ^
围绕 XYZ 轴旋转的圆周进给坐标轴分别用 ABC 表示,
7 S/ [) z* T& D6 E
根据右手螺旋定则,如图所示,以大姆指指向+X+Y+Z 方向, 则食指、中指等的指向是圆周进给运动的+A+B+C 方向。
: V6 s$ y$ J, P
数控机床的进给运动,有的由主轴带动刀具运动来实现,有的由工作台带着工件运动来实。上述坐标轴正方向,是假定工 件不动,刀具相对于工件做进运动的方向。如果是工件移动则 用加“′”的字母表示,按相运动的关系,工件运动的正方向 恰好与刀具运动的正方向相反,即有:
, b" f: V# ^+ ?* S d
+X =-X, +Y =-Y, +Z =-Z′,
$ S' I$ x& l7 s5 D
+A =-A, +B =-B, +C =-C
8 H- N/ _' l- a1 e8 J
同样两者运动的负方向也彼此相反。 机床坐标轴的方向取决于机床的类型和各组成部分的布局,
& G7 ~) E0 W5 y. N$ k7 T) r: j
对车床而言:
) ^$ U( w6 A7 h% M5 [
——Z 轴与主轴轴线重合沿着 Z 轴正方向移动将增大零件和 刀具间的距离;
2 O. m; X9 u8 X: F4 k
——X  轴垂直于 Z  轴,对应于转塔刀架的径向移动,沿着 X轴正方向移动将增大零件和刀具间的距离;
+ f) \- c+ Y. Y5 L y9 Z+ J
——Y (通常是虚设的) X 轴和 Z 轴一起构成遵循右手定则 的坐标系统。
