数控机床的两种坐标系简介

HEATS

数控机床坐标系有机床坐标系和工件坐标系，其中工件坐标系又称为编程坐标系。 0 [$ N+ g( ]% o2 }

1. 机床坐标系

1 a# D3 l3 C& n0 E/ h. g

机床坐标系XYZ是生产厂家在机床上设定的坐标系，其原点是机床上的一个固定点，作为数控机床运动部件的运动参考点，在一般数控车床中，如图1所示，原点为卡盘端面与主轴轴线的交点；在一般数控立铣床中，原点为运动部件在X、Y、Z三根坐标轴反方向运动的极限位置的交点，即在此状态下的工作台左前角上。

0 m/ `, `9 Z& A; v. s5 f* X

$ O/ B# F3 g' t

& f/ O3 _4 d2 q: g, O+ ^

图1　数控车床坐标系的原点

$ Q; [+ [+ k" [- w' j" h* `0 { {

* f$ B4 b" G1 E1 {0 t `; p0 _

; p2 ~3 o* z0 b

2 r7 e5 H9 t9 v1 \6 y9 ~9 s$ ?/ D

8 m7 l- ?9 _5 b$ k6 g8 @ ?

+ x% Y& j" \- V

, d. @' ]2 M# B" D' i4 v. ?

# g8 N0 M0 q5 f( }, O" ~

8 P' G% R8 Q$ p# Q/ T

2. 工件坐标系 # O9 W; P( d, l. o3 T

) a, X' R+ U2 t" K' x* c. n

设定工件坐标系XpYpZp目的是为了编程方便。设置工件坐标系原点的原则尽可能选择在工件的设计基准和工艺基准上，工件坐标系的坐标轴方向与机床坐标系的坐标轴方向保持一致。在数控车床中，如图2所示，原点Op点一般设定在工件的右端面与主轴轴线的交点上。在数控铣床中，如图3所示，Z轴的原点一般设定在工件的上表面，对于非对称工件，X、Y轴的原点一般设定在工件的左前角上；对于对称工件，X、Y轴的原点一般设定在工件对称轴的交点上。

图2　数控车床工件坐标系的原点

0 j+ \" u' W4 o2 S

& c; k0 V. Y/ a* A3 S( Y0 P! K% w I" k

+ X& ?5 u7 r S0 ~" B

6 k7 e: X; s# C9 N5 H

5 I. l) {8 w8 |& K/ o* m4 X

( P7 p" V x9 Z6 b0 u( D* T- v

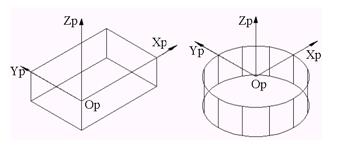

图3　数控铣床工件坐标系的原点
