粮油机械细长轴车削加工研究

[复制链接]
发表于 2010-10-22 00:30:41 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
引言 6 H! r0 p) X! b4 n' o
在粮油机械的加工过程中,有很多零件的长径比l/d>20。例如:高方平筛的主转动轴、蝶片滚筒精选机的蝶片转动轴等。通常把这类零件称之为细长轴。这类零件一般在车床上进行加工。在车削过程中,由于其刚性差,在切削力和切削热的作用下,细长轴很容易产生弯曲变形,这样就破坏了刀具和零件相对运动的准确性,使加工出来的细长轴产生中间粗、两头细的形状,严重影响零件的加工精度.同时细长轴产生弯曲变形后,还会引起工艺系统振动,影响零件的粗糙度。 `2 C" b2 J* Q( |8 J

1 引起细长轴产生弯曲变形的因素

4 U, ~! s# n; i/ J0 d g
在车床上车削细长轴采用的传统装夹方式主要有两种:一种方式是细长轴的一端用卡盘夹紧,另一端用车床尾架顶尖支承(一夹一顶);另一种方式是细长轴的两端均由顶尖支撑(双顶尖)。作者主要分析一夹一顶的装夹方式.其力学模型如图1所示。 . N( C6 W! k; l5 l7 [
通过分析研究,车削引起细长轴弯曲变形的原因主要有: 2 `2 D% G A. J; L: o3 g9 H
    0 ^# r. b' Z4 N% w; T" ^ 9 A- T1 s: F6 P2 x) o9 M6 o, m4 N5 Q3 Q% r2 {2 f9 {) K9 q3 F7 `3 s) H! S& m9 ]- l9 B) ]& R

    图1 一夹一顶装夹方式及力学模型

    图2 轴向切削力的影响及力学模型
    8 @0 M' x& S- M% p, m+ }
  1. 切削力导致变形 - y6 F- b, n2 P" i! @
    在车削过程中,产生的切削力可以分解为轴向切削力PX、径向切削力PY及切向切削力PZ。不同的切削力对车削细长轴时产生弯曲变形的影响是不同的。 , R5 E, V' S9 n4 S
      0 q; O& ]; n6 |
    1. 径向切削力PY的影响 , W+ j n u2 h) G* W* u
      径向切削力是垂直作用在通过细长轴轴线水平平面内的,由于细长轴的刚性较差,径向力将会把细长轴顶弯,使其在水平面内发生弯曲变形.径向切削力对细长轴弯曲变形的影响,见图1。
      ; E: }$ o3 v: y9 T( L9 X/ _
    2. 轴向切削力PX的影响 8 Y" B% F @7 w# O. Z3 x% t
      轴向切削力是平行作用在细长轴轴线方向上的,它对工件形成一个弯矩。对于一般的车削加工,轴向切削力对工件弯曲变形的影响并不大,可以忽略。但是由于细长轴的刚性较差,其稳定性也较差,当轴向切削力超过一定数值时,将会把细长轴压弯而发生纵向弯曲变形。如图2所示。
    0 G( m9 z( Z3 ^! t
  2. 切削热产生的影响 % |+ b# g$ n2 ]! ~6 N u8 b) r
    车削加工产生的切削热,会引起工件热伸长。由于在车削过程中,卡盘和尾架顶尖都是固定不动的,因此两者之间的距离也是固定不变的。这样细长轴受热后的轴向伸长量受到限制,导致细长轴受到轴向挤压而产生弯曲变形。
|) e4 d% \: E! E. ~
因此可以看出,提高细长轴的加工精度问题,实质上就是控制工艺系统的受力及受热变形的问题。 : {4 I: b1 B- \* L

2 提高细长轴加工精度的措施

! X, w. p+ t5 j2 W" w
在细长轴加工过程中,为提高其加工精度,要根据不同的生产条件,采取不同的措施,以提高细长轴的加工精度。 + f7 E5 l; [5 D$ B m% s
    ; {9 k* O8 _; {% F! K+ p& @- T' D5 ^ ( N0 S, g" n; g3 m( f! z. L. d @: w/ _$ E- O" ` {; ^! o" k' ?) M& T9 r: ?! N$ j* D& L) p) V& p; A' V4 M" f) ], }3 n$ Z9 K! Q0 E! F) w; X" \" ^8 l' F: G" H( O3 [& p0 R" N5 M" ]3 d% _- n4 u- v+ R( d: |; u4 l6 }

    图3 一夹一顶装夹方式的改进

    图4 轴向夹拉车削及力学模型

    图5 反向切削法加工及力学模型

    图6 双刀加工及力学模型
    5 H, W8 N' ?: L( c$ M
  1. 选择合适的装夹方法 $ O& I8 Z- f9 I% E9 E
    在车床上车削细长轴采用的两种传统装夹方式中,采用双顶尖装夹,工件定位准确,容易保证同轴度。但用该方法装夹细长轴,其刚性较差,细长轴弯曲变形较大,而且容易产生振动.因此只适宜于安装长径比不大、加工余量较小、同轴度要求较高的工件。 T0 B& Q3 a6 r$ W5 W: H1 E/ J& H
    加工细长轴通常采用一夹一顶的装夹方式。但是在该装夹方式中,如果顶尖顶得太紧,除了可能将细长轴顶弯外,还能阻碍车削时细长轴的受热伸长,导致细长轴受到轴向挤压而产生弯曲变形。另外卡爪夹紧面与顶尖孔可能不同轴,装夹后会产生过定位,也能导致细长轴产生弯曲变形.因此采用一夹一顶装夹方式时,顶尖应采用弹性活顶尖,使细长轴受热后可以自由伸长,减少其受热弯曲变形;同时可在卡爪与细长轴之间垫入一个开口钢丝圈,以减少卡爪与细长轴的轴向接触长度,消除安装时的过定位,减少弯曲变形。如图3所示。
    - r% h( L# V& F3 d
  2. 直接减少细长轴受力变形 % U3 r. j4 b9 `9 j
      $ {7 s" i4 p# o8 W7 t: G
    1. 采用跟刀架和中心架 , e! f' k2 s4 b4 o* L/ P; D
      采用一夹一顶的装夹方式车削细长轴,为了减少径向切削力对细长轴弯曲变形的影响,传统上采用跟刀架和中心架,相当于在细长轴上增加了一个支撑,增加了细长轴的刚度,可有效地减少径向切削力对细长轴的影响。
      . ^' k8 r% `9 V( H& a) r" x
    2. 采用轴向拉夹法车削细长轴 # s- h* h0 {& y4 H* Z9 e5 a
      采用跟刀架和中心架,虽然能够增加工件的刚度,基本消除径向切削力对工件的影响。但还不能解决轴向切削力把工件压弯的问题,特别是对于长径比较大的细长轴,这种弯曲变形更为明显。因此可以采用轴向拉夹法车削细长轴。轴向夹拉车削是指在车削细长轴过程中,细长轴的一端由卡盘夹紧,另一端由专门设计的夹拉头夹紧,夹拉头给细长轴施加轴向拉力,如图4所示。 9 z0 |/ d3 A7 a" F7 ?' Z
      在车削过程中,细长轴始终受到轴向拉力,解决了轴向切削力把细长轴压弯的问题。同时在轴向拉力的作用下,会使细长轴由于径向切削力引起的弯曲变形程度减小;补偿了因切削热而产生的轴向伸长量,提高了细长轴的刚性和加工精度。
      ! X3 p0 X6 ?" z) I2 l
    3. 采用反向切削法车削细长轴 9 @4 u7 {: [7 d) H- H
      反向切削法是指在细长轴的车削过程中,车刀由主轴卡盘开始向尾架方向进给,如图5所示。 & S, l% d# E5 Q' n& M8 W# n$ V2 T
      这样在加工过程中产生的轴向切削力使细长轴受拉,消除了轴向切削力引起的弯曲变形。同时,采用弹性的尾架顶尖,可以有效地补偿刀具至尾架一段的工件的受压变形和热伸长量,避免工件的压弯变形。
      M4 P' d* c9 a6 W9 V
    4. 采用双刀车削细长轴改装车床中溜板,增加后刀架,采用前后两把车刀同时进行车削,如图6所示。 6 X( p/ b F, w( Y/ f
      两把车刀,径向相对,前车刀正装,后车刀反装。两把车刀车削时产生的径向切削力相互抵消。工件受力变形和振动小,加工精度高,适用于批量生产。
      $ H; b" }, Y8 Y8 v
    5. 采用磁力切削法车削细长轴 ! }: J f/ R$ M) [/ ]' z" f# d( B# x
      磁力切削法的原理与反向切削法原理基本相同。在车削过程中,细长轴由于受到磁力拉伸的作用,可以减少细长轴加工时的弯曲变形,提高细长轴加工精度。
    o# P- y5 R7 [8 N2 @
  3. 合理地控制切削用量 , [0 H( o% E3 K0 ~
    切削用量选择的是否合理,对切削过程中产生的切削力的大小、切削热的多少是不同的。因此对车削细长轴时引起的变形也是不同的。 + f0 | j3 M3 B' x D: E
      " X2 i ?5 H" T6 f
    1. 切削深度(t) 7 ?1 w, ?' F$ y# z! y9 g5 H
      在工艺系统刚度确定的前提下,随着切削深度的增大,车削时产生的切削力、切削热随之增大,引起细长轴的受力、受热变形也增大。因此在车削细长轴时,应尽量减少切削深度。
      ; d8 S( {$ V8 v: ?! @
    2. 进给量(f) + f+ L$ K2 _" l+ |: y
      进给量增大会使切削厚度增加,切削力增大。但切削力不是按正比增大,因此细长轴的受力变形系数有所下降.如果从提高切削效率的角度来看,增大进给量比增大切削深度有利。
      5 ]7 }1 k! `5 I6 Y8 D) ]# G- j
    3. 切削速度(v) 2 N y' ^" ]1 t2 U: G
      提高切削速度有利于降低切削力。这是因为,随着切削速度的增大,切削温度提高,刀具与工件之间的摩擦力减小,细长轴的受力变形减小。但切削速度过高容易使细长轴在离心力作用下出现弯曲,破坏切削过程的平稳性,所以切削速度应控制在一定范围。对长径比较大的工件,切削速度要适当降低。
    6 J6 e5 y8 n+ I5 e+ Z1 c- j6 A" _- _* f1 ~; A3 L3 ^4 Q; Y$ M/ _/ O: [" B) e2 l) _/ r: K( |1 j }% C

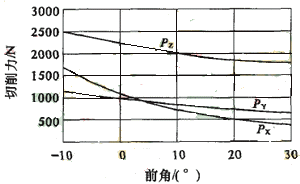

    图7 前角对切削力的影响
    4 L: y X' q( Z# g- D
  4. 选择合理的刀具角度 # ^# l3 n+ U# N& R: o) ?9 `
    为了减小车削细长轴产生的弯曲变形,要求车削时产生的切削力越小越好,而在刀具的几何角度中,前角、主偏角和刃倾角对切削力的影响最大。 ( n8 S# z9 `! r7 t5 U1 x4 m# c
      ' N: H7 q( S/ j- j: H: C
    1. 前角(g) * u+ u9 k3 i2 z6 R4 |) ]7 B
      其大小直接着影响切削力、切削温度和切削功率.增大前角,可以使被切削金属层的塑性变形程度减小,切削力明显减小。前角对切削力的影响,见图7。 4 p" y# @4 z U& M
      从图7可以看出,增大前角可以降低切削力,所以在细长轴车削中,在保证车刀有足够强度前提下,尽量使刀具的前角增大,前角一般取g=15°。
      ! s% H! y, H( ]* K( Y
    2. 主偏角(kr) . m% n. m' V% y4 k
      其大小影响着3个切削分力的大小和比例关系。主偏角对切削力的影响,见图8。 3 W7 n y. }/ U3 Q0 W( @
      从图8(略)可以看出,随着主偏角的增大,径向切削力明显减小,切向切削力在60°~90°时却有所增大。在60°~75°范围内,3个切削分力的比例关系比较合理。在车削细长轴时,一般采用大于60°的主偏角。
      6 U0 C" G/ N* h4 O: C' r f7 y; D3 D$ k/ Y( N2 T) W7 h+ M! E8 p8 j# @: x/ G. d- F* L3 Y- j

      图9 刃倾角对切削力的影响
      7 ~# j V' h h2 K5 r( Z
    3. 刃倾角(ls)倾角影响着车削过程中切屑的流向、刀尖的强度及3个切削分力的比例关系。刃倾角对切削力的影响,见图9。 * q, H9 W# i; U# \5 I2 Y
      从图9可以看出,随着刃倾角的增大,径向切削力明显减小,但轴向切削力和切向切削力却有所增大。刃倾角在-10°~+10°范围内,3个切削分力的比例关系比较合理。在车削细长轴时,常采用正刃倾角+3°~+10°,以使切屑流向待加工表面。
. d6 g2 Q" n. G# r8 i

3 结论

1 x1 Q& `/ D: v
细长轴的车削加工是机械加工中比较常见的一种加工方式。由于细长轴刚性差,车削时产生的受力、受热变形较大,很难保证细长轴的加工质量要求。通过采用合适的装夹方式和先进的加工方法,选择合理的刀具角度和切削用量等措施,可以保证细长轴的加工质量要求。
