机床原点的设置简介

[复制链接]
HEATS
发表于 2010-10-22 00:31:01 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
" K- G# p4 V0 l4 J- \ w6 d! ]- S" e3 ]; {7 k* ?4 K# w! w2 x6 Z1 I
& @* x# \/ Z1 w# o3 M( Q

机床原点是指在机床上设置的一个固定点，即机床坐标系的原点。

' {- w) l" i7 R5 t K" ^: ^

　它在机床装配、调试时就已确定下来，是数控机床进行加工运动的基准参考点。

1 h4 B* A4 [0 H: a0 N: N% v4 d

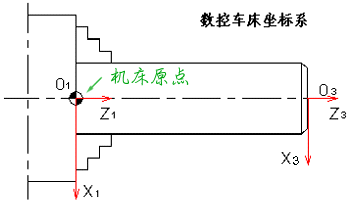

（1）在数控车床上，机床原点一般取在卡盘端面与主轴中心线的交点处，见图1。同时，通过设置参数的方法，也可将机床原点设定在X、Z坐标的正方向极限位置上。

8 X) ~! @1 `. k

6 K9 R1 d1 m M7 A" F4 X

图1  车床的机床原点

! d! [9 x; D F3 [

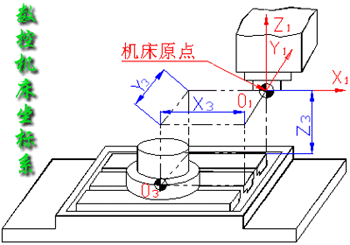

（2）在数控铣床上，机床原点一般取在X、Y、Z坐标的正方向极限位置上，见图2。

. S9 X- t; o% }; t6 s% O

; p, O$ \5 X( ~6 f

图2　铣床的机床原点

- ^. \7 }$ i& \# |; s- g
