1. Z坐标

  Z坐标的运动方向是由传递切削动力的主轴所决定的,即平行于主轴轴线的坐标轴即为Z坐标,Z坐标的正向为刀具离开工件的方向。 j# ?: y5 U! w$ K- q8 A

  如果机床上有几个主轴,则选一个垂直于工件装夹平面的主轴方向为Z坐标方向;如果主轴能够摆动,则选垂直于工件装夹平面的方向为Z坐标方向;如果机床无主轴,则选垂直于工件装夹平面的方向为Z坐标方向。图1所示为数控车床的Z坐标。

! f, t$ c+ ^, C3 k

: i: W" k: e! u7 u7 P* p N7 z

图1 数控车床的Z坐标

3 o" |2 t* E5 ?* w# M

2. X坐标

6 m, D) W+ B- H! \! M ^+ `) ~2 F; q

  X坐标平行于工件的装夹平面,一般在水平面内。

% c/ D3 n- ] d* E" Y& Z

  如果工件做旋转运动,则刀具离开工件的方向为X坐标的正方向;
  如果刀具做旋转运动,则分为两种情况:

 1)Z坐标水平时,观察者沿刀具主轴向工件看时,+X运动方向指向右方;

) K3 Z8 }5 F: X2 I8 N. L' \

 2)Z坐标垂直时,观察者面对刀具主轴向立柱看时,+X运动方向指向右方。

 图2所示为数控车床的X坐标。

9 n1 F2 Z9 v4 j0 h" Y

9 w; P, N' h) ~" p0 |( C) F3 F

图2 数控车床的X坐标

, T+ ~5 |% \2 n1 b4 |

3. Y坐标

0 G) A3 `2 |' d; e( P7 ^( K

  在确定X、Z坐标的正方向后,可以用根据X和Z坐标的方向,按照右手直角坐标系来确定Y坐标的方向。

) g4 l2 T6 Q4 h/ i. G* \& A/ I! H

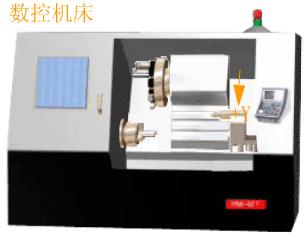

图3所示为数控车床的Y坐标。

* I6 f9 X: k7 V$ ^1 ?/ F3 J

7 ^3 r9 k0 t" y' s

图3 数控车床的Y坐标

& K" ?) ]! m. t& b, T! x1 a

例题:

% R; F% @# i8 ~; x& `

5 p0 q* W5 j- v* r+ }8 Z

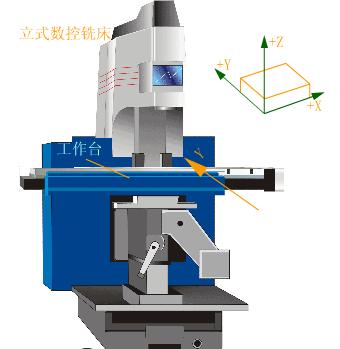

图4 数控立式铣床

2 q( R# r1 w* E9 M. v/ ^) b

  根据图4所示的数控立式铣床结构图,试确定X、Y、Z直线坐标。

# [" U0 P9 s( ^8 x- W! R

(1)Z坐标:平行于主轴,刀具离开工件的方向为正。

- m8 q& J0 W3 S, Q/ D F* n8 M, g

(2)X坐标:Z坐标垂直,且刀具旋转,所以面对刀具主轴向立柱方向看,向右为正。

6 i6 q' v0 ~( R# b5 a: h

(3)Y坐标:在Z、X坐标确定后,用右手直角坐标系来确定。

( ^$ R6 B4 q% o7 `$ B* @- D# _7 V
