数控加工工艺设计

无论是手工编程还是自动编程，在编程前都要对所加工的零件进行工艺分析，拟订工艺方案，选择合适的刀具，确定切削用量。在编程中，对一些工艺问题（如对刀点，加工路线等）也需要做一些处理。因此，数控编程的工艺处理是一项十分重要的工作。
0 ?& F/ \" I4 z

一．数控加工的基本特点：

* i! X% U( O1 j. ^6 X8 `, D5 v

1. 数控加工的工序内容比普通机加工的工序内容复杂。
     6 { A6 x/ ]4 w# Y" n% m
2. 数控机床加工程序的编制比普通机床工艺规程的编制复杂。这是因为在普通机床的加工工艺中不必考虑的问题，如工序内工步的安排、对刀点、换刀点及走刀路线的确定等问题，在编制数控加工工艺时却要认真考虑。

二．数控加工工艺的主要内容

, W% D5 S7 k/ |/ z
1. 选择适合在数控上加工的零件，确定工序内容。
     " t& v! T% R& w% ?# L
2. 分析加工零件的图纸，明确加工内容及技术要求，确定加工方案，制定数控加工路线，如工序的划分、加工顺序的安排、非数控加工工序的衔接等。设计数控加工工序，如工序的划分、刀具的选择、夹具的定位与安装、切削用量的确定、走刀路线的确定等等。
     9 {& e7 a! E: `! `. P$ ?7 n% d) @, u$ d+ D8 U3 B, R- y' w; Y2 N4 g: P& e% v9 E* b6 l. w8 d2 k% K6 ^9 k! Z2 T) \) n# d2 Y9 w# r: u" c8 [- E8 ^/ p

   图1	图3
   图2	图4


     0 o: I$ _! R( W5 G+ p8 q
3. 调整数控加工工序的程序。如对刀点、换刀点的选择、刀具的补偿。
     : r; U3 n' S# {* K# Y# ^3 e
4. 分配数控加工中的容差。
     " B; {. C( q8 U/ m) n5 O- h9 ^' ^+ A
5. 处理数控机床上部分工艺指令。



三．常用数控加工方法

+ J ~; M1 c3 A7 I, N/ \/ W. g

  5 g( A' p `# ~. Y$ w" i
1. 平面孔系零件

   常用点位、直线控制数控机床（如数控钻床）来加工，选择工艺路线时，主要考虑加工精度和加工效率两个原则。
     3 A9 H$ J2 }0 i. |9 q1 D: s
   若考虑效率，则上述零件采用图1的路线比图2好，因为经过计算前者刀具空行程路线短。若考虑精度，则采用图3的路线比图4差，因为后者消除了反向间隙。

2. 旋转体类零件
     9 I2 Y( j/ `! v# F Q0 h
   常用数控车床或磨床加工。
     / T% i; T; p/ ^ @ M# O
   （１）考虑加工效率：在车床上加工时，通常加工余量大，必须合理安排粗加工路线，以提高加工效率。实际编程时，一般不宜采用循环指令（否则，以工进速度的空刀太大）。比较好的方法是用粗车尽快去除材料，再精车。
     1 d8 F9 z0 k! B; r
   （２）考虑刀尖强度：数控车床上经常用到低强度刀具加工细小凹槽。图5的b采用斜向进刀，不宜崩刃，a则易崩刃。
     , t7 h2 z* g2 s0 F0 v2 ?7 `; s$ Z9 o; Y2 P2 Z6 g4 ?7 u& p: R, p

   图5

   图6

   7 K8 R2 m V/ Q/ a/ M/ G7 h
3. 平面轮廓零件

   常用数控铣床加工。应注意：
     . O7 }0 h( |* Q& _
   （１）切入与切出方向控制：图6左图的径向切入，工件表面留有凹坑；右图切向切入、切出，工件表面光滑。

   （２）一次逼近方法选择：只具有直线和圆弧插补功能的数控机床在加工不规则曲线轮廓时，需要用微小直线段或圆弧段去逼近被加工轮廓（其误差称为一次逼近误差），逼近时，应该使工件误差在合格范围同时程序段的数量少为佳。

   , y; T B3 e7 d3 K: G
4. 立体轮廓零件
     / p* Y1 E) V$ a3 C% b

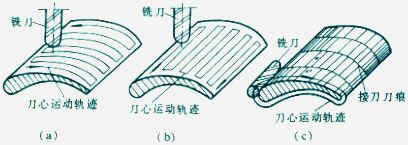

   （１）考虑工件强度及表面质量：图7b，该形状的工件受力后，强度较a差，c的表面质量最好。

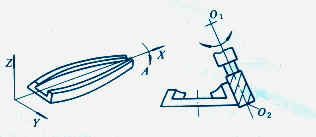

   （２）考虑机床的插补功能：加工飞机大梁直纹扭曲面时，若加工机床三轴联动，只好用效率较低的球头铣刀；若机床为四轴联动，则可以选用效率较高的圆柱铣刀铣削（图8）。

  2 X. j1 r5 I5 U$ Y! T- Y& k* k" E& U0 I

图7

图8
