CKA6140数控车床主运动系统的设计

[复制链接]
发表于 2010-10-22 00:34:12 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
CKA6140数控车床是自行设计的经济型数控车床,主运动是由交流调频电机经皮带轮、齿轮传动至主轴。鉴于车床的特点,图1是本机床主轴要求的功率P、转矩T与转速n的特性曲线,这个特性是以主轴的计算转速n为分界的。从n至最高转速nmax的区域a为恒功率区;从最低转速nmin至n的区域b为恒转矩区。
  3 e- e+ _! q3 F s 9 _ B! N; V2 H F6 i* v- _! E' w) o' P8 K# g0 f; l: s0 S9 k# Z6 A3 O4 J3 |: w4 v M. b u" _( h+ o D

图1 主轴功率转距与转速的特性曲线

图2 YP132M-4交流调频电机功率转矩与转速的特性曲线
+ B0 {) j- S3 Z4 K* Q3 W2 F7 H
在区域a内,任意转速下的主轴都可以输出额定功率,但主轴输出的转矩将随着主轴转速的下降而上升。在区域b内,任意转速下的主轴都可输出最大的转矩,但主轴可能输出的最大功率将随着主轴转速的下降而下降。 ) S. V. n5 @; Z) V' H; O9 {
本机床采用交流调频电动机,型号为YP132M-4,图2为该电动机的转矩T、功率P和转速n的特性曲线。由图2可见,该电动机的额定转速为1500r/min。从额定转速n额(电)到最高转速nmax(电)的区域a′为恒功率区;从最低转速nmin(电)至额定转速n额(电)的区域b′为恒转矩区。 7 M. }3 L+ Y1 h4 W2 _
从图1、图2可见:调频电动机的恒功率变速范围为5040/1500=3.56,而主轴要求的恒功率变速范围为2400/210=11.43,显然电动机不能满足主轴所要求恒功率段的变速范围。所以在设计时不能依据总变速范围(最高转速和最低转速之比)来设计主运动系统,而应该考虑电动机和主轴性能的匹配。 5 V8 Z. y) G0 `8 S# ~* L
在我厂的CKA6140数控车床中,已知:主轴的最高转速为nmax=2400r/min;主轴的最低转速为nmin=40r/min;计算转速n=210r/min;调频电动机的nmax(电)=5040r/min(168Hz);调频电动机的n额(电)=1500r/min。
  , _5 T) a/ f6 G4 E; J% n; o$ Q7 u" {' e" a: m& f m6 R) |4 G9 A. w- ~; q) p1 M$ }" ]( k. X- R/ h# q1 y2 S: m0 }. ?2 f/ \0 X# f% W9 X2 N4 j& E$ M* P1 @# H% K6 ^- }5 q

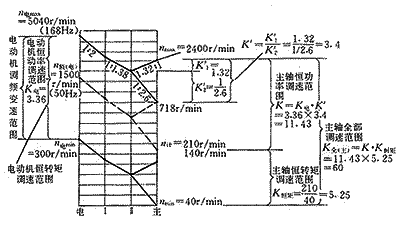

图3 CKA6140数控车床转速分布图

图4 CKA6140数控车床主传动系统图
/ H: M5 J# `1 g1 t' Z* U- m, z
现主轴恒功率调速范围为 7 z% R; d, [9 Q' r& ?% w( M 9 ?0 f( O5 Y& M( F% z$ O0 a' Z6 G& P+ I2 G( s2 G4 ]. i* I: ]& z3 O7 C1 F# Q" U8 r: C' ~6 m; B6 o4 l V1 ^, m7 q+ m" D' w4 F( l7 a$ {" V0 N6 B T& h+ ^" @5 v& m* f- Y2 q! g. u3 \- q: T9 n) N, x) z" S; h" }5 O( q7 F( z/ d3 c- Q0 b; @5 d% Q: m: u3 m% Q9 o, ]1 q; H/ ]+ D; W0 B8 X% d
K= nmax = 2400 =11.43
—— ——
n 210
* Z9 N" B" \: V9 r* |8 S: D% m# z/ i
而电动机恒功率调整范围为 ' r& |/ |$ [" Q/ B1 S0 y/ S ) |6 p1 Y3 x& V+ b' w$ d) M9 @8 P. m& z3 a" w+ l, S8 @# Y9 n. j% @, ^% k& R/ |! P$ j1 [1 x2 S- G) R8 z# a+ }" T' U- r9 T" c8 i- y; ^( b6 k1 W3 t. Q: G* f' F: O- ?8 Y$ H' O0 \9 [7 h1 L! @5 q! K$ f' }0 U( h) l7 H% z6 H$ }9 X3 R/ l. I3 L3 b4 G# G8 `% K0 y8 X1 o) [4 w! z3 |' j$ t6 x9 {5 d. f( Q J' A/ J0 S, K h% R" W, D" T' k4 j0 W
K= nmax(电) = 5040 =3.36
——— ——
n额(电) 1500
0 V: e% }2 D& l+ m z( p7 C+ \
为了使主轴和电动机的恒功率匹配,现通过增加两组齿轮变速来满足。该两组齿轮即扩大了电动机恒功率调速。具体如下: $ e$ Y0 u( E6 U0 P, U1 H9 K, X) u- p3 L- Z( ^8 r! r+ X z$ z f! k! V. I3 C) y" z0 [- p7 L/ C: x0 n/ i) o3 y. N2 N! d/ w3 ~4 F% B+ u1 y; Z$ g" R' w8 t" s5 c+ ? s% m3 s1 A6 e) E2 S+ ~" g+ p4 t" d( o; [' M( H3 p( G% _, y0 F# C5 v# K& ]9 `1 M; \! k7 B' I/ P2 M5 k$ o/ X% W3 M: [/ r7 H/ e; \' ~* P x2 o/ q- T( ?$ m! x" R8 n0 d- i0 n/ i5 R& ^ v8 ?) n# u6 h4 [+ _
K′= K = 11.43 =3.4(K′为齿轮扩大组的范围)
—— ——
K 3.36
/ Y: R! d e7 ?/ m, d0 i" e X$ Y: `+ @# n0 Y3 x, E& O" I- p, X5 C6 |: k) w! o7 E7 P1 G( |/ l8 S" ]5 _6 c" {! Y9 ?3 J. ]* H+ A$ B X! z3 N4 n, o% R0 N: k4 [! d1 X' S2 T4 P+ Y2 k p4 E- [# x0 A* x- w \8 {5 ~! S$ d9 N! K4 E5 }# \& ^/ ~! B9 t
令K′= K′1 =3.4
K′2
. N1 O1 S, R! d* S0 x% E
求出两组齿轮传动分别为 1 ?$ j2 s* j5 M4 G+ u9 |/ I, `
K′1=1.32=50/38
K′2=1/2.6=21/54
o7 h. Z. c+ m6 I
至此,可得在第二传动轴与主轴间,增加两组齿轮就可使主轴和电动机的恒功率区得到匹配。 ; b x0 A: L( @$ C7 e% R" S7 R
由图3可见,当主轴从n计(主)→nmax(主)时(恒功率运行)要分段变速使用。具体如下: ' E4 \: c. ~' Q0 }
从210r/min→718r/min采用变速齿轮组为K′2=1/2.6=21/54的一组齿轮啮合。 6 C/ n) \( \4 Z8 ^
从718r/min→nmax(主)(2400r/min)采用变速齿轮为K′1=1.32=50/38的一组齿轮啮合。
  ; {% T# y8 k+ ~; X
两组齿轮的传动可参见图4。 4 j6 k7 f- U# n3 C) x# @
在nmin(主)→n计(主)时(恒转矩运行),一般就用21/54这组齿轮啮合。 1 n& {# ]8 M+ L& q9 C% X
通过上述分析可知,用机械结构来实现主轴与电动机的匹配,在实际中是可行的,但带来的缺点是主轴变速箱的结构要复杂一些。
