车床坐标轴及其方向介绍

HEATS

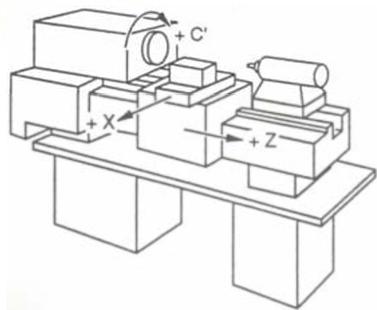

图      车床坐标轴及其方向

$ j+ z" ~/ M( W6 m, Q

1、本栏目针对数控车床进行说明,其为 X、Z 两轴联动

. T! R" y0 v. V( i% U. X



" h, L1 s/ }- T" B. A



2、其中实例图形中坐标系情况如下:



) E" U1 c" ]/ f7 c1 [1 N



实线刀具代表上位刀架-机床，其坐标系为：X 轴向上为正，Z轴向右为正； + B3 j- `: h( _* s



: p0 @3 E. e. f$ ^; ]



虚线刀具代表下位刀架-机床，其坐标系为：X 轴向下为正，Z轴向右为正。 ; M* `; {1 e6 B b, m9 \



( |& n6 f4 S1 _5 [



两种刀架方向的机床，其程序及相应设置相同。轴向右为正；



虚线刀具代表下位刀架机床，其坐标系为：X 轴向下为正，Z轴向右为正。 5 U/ J$ S. W4 g) b( x# B8 E





两种刀架方向的机床，其程序及相应设置相同。 1 m; Z' v0 v8 I9 W. [
