钻床

HEATS

    钻床是一种孔加工机床，既可用于加工简单零件上的孔，也可用于加工外形复杂、没有对称回转轴线工件上的单个或一系列圆柱孔，如盖板、箱体、机架等零件上的各种用途的孔。钻床一般用于加工尺寸较小、精度要求不太高的孔，在钻床上可以完成钻孔、扩孔、铰孔、锪孔、功螺纹等加工，通常，钻头旋转为主运动，钻头轴向移动为进给运动，钻床的主参数上最大钻孔直径。

4 h7 I6 `1 j# Y" ]2 J/ Q: {/ J/ U1 {

                                  钻床的类型及适用范围（见表9-1） 5 @8 k8 y5 M2 X6 c8 _! W% U& e4 @

2 D- Q7 z8 ^8 @6 A* t, A; G' o% r, f" |. k- N$ q, e: H! {+ p4 J6 V! E/ J6 |! y# K, q W( E p* o2 z- H* ~! G* U% c2 x; W. f1 M6 I. v0 u5 u+ ]7 y7 q) W& y3 \7 r' M4 C' l( K- I' E& _0 c3 M7 @# T/ x. q# R8 ^' w4 L0 _: B. g6 J( Q" n; c$ D$ o0 S2 i9 X4 b. K$ r8 Y# o$ U; u4 z8 O5 l8 C. C- L f' b! E7 c4 t& c* f3 k0 C- T6 {0 A/ m# n# }) p- ~# G% K" [3 u2 y8 T i9 n! E; }3 U/ R$ \% k. ~0 }$ D( K+ o5 n. W! R. N9 y8 o1 D, B% z. F5 b$ Q' V, |& r# ]3 M& c9 q1 u0 J' N3 M: W6 N( J; c" \9 ?1 P( v2 E" T

# \; C: _- K" f' B+ L 类型	简图	结构及性能特点	7 ~! y, \# W. H& E ^ 最大钻孔直径/mm	7 u2 N4 X& A: }* e; N% q9 b 适用范围

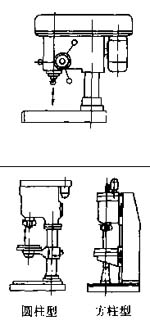

台式钻床	! g: M. u! i# y: c	主轴垂直不止的小型钻床，可安放在作业台上。主轴旋转轴线固定，移动工件使加工点对准主轴轴线，主轴在主箱内作轴向移动和转动。主轴箱固定在立柱上端或在立柱上能作转动及上、下移动以调整其位置，还可增加能绕立柱转动及上、下移动的工作台。	3，6，12，16，20，25	3 h+ H1 f" O" n9 k 主要适用于一般机械制造业，在单件、成批生产中或维修工作中对小型零件进行纂孔加工
' S) P/ W) B n* @- r. m 立式钻床		+ I3 Y" T: ^5 I! |4 P$ Y 主轴旋转中心固定，移动工件使加工点对准主轴中心。主轴箱和工作台安装在立柱上，主轴垂直布置。立柱有圆柱、方柱。主轴可机动进给。	+ i7 H6 t3 n" k5 D 26，20，25，32，40，50，63，80	, ^1 o7 j/ u; j: v4 D 主要适用于机械制造和维修部门中的单件、小批生产，对中小型零件进行钻孔、扩孔、铰孔、锪孔及攻螺纹等加工

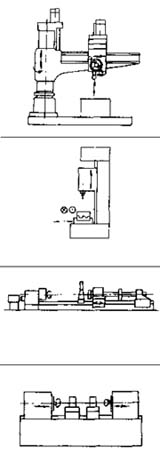

摇臂钻床		$ j+ _: c/ L1 R+ G V1 j 摇臂可绕立柱回转和升降，通常主轴箱在摇臂上作水平移动。以及作标形式调整主轴与工件间的相对位置，工件可安装于工作台或底座上，工件重量一般不受限制。主轴在主轴箱内作旋转运动和轴向移动	# \7 B0 Z# p8 B6 a: d7 {( H4 d+ p. O 25，32，40，50，63，80，125，160	! ~$ e: Y/ v! l2 E& g 适用于各种零件的钻孔、扩孔、铰孔、锪孔及攻螺纹等加工，在配备工艺装备的条件下也可镗孔
, `; ^- p: F+ C! T( k3 I* s" ? 铣钻床		9 E+ N2 Q$ ~8 J7 x0 K) ^ 工作台可纵、横向移动，钻轴垂直布置，以钻削为主并能进行铣削，一般为台式铣钻床，也有十字工作台立式铣钻床和卧式铣钻床	% T- L3 F: A- G' e b 6，12，16，20，25，40	5 I$ V/ q: V- O! z& p 适用于单件、小批生产中对中小型零件进行钻削和铣削
2 D3 _7 h! h5 x6 |& ^# m 深孔钻床		具有特殊设计的主轴，卧式布局。通常为工件旋转，用特制的深孔钻头钻削深孔，可完成深孔工件的钻、扩、铰、套料等加工	( q' Z& u! { Y 钻孔直径范围3~20的最大钻孔深度250~1000	4 L) R2 o/ k2 E5 h$ J4 @. A 带深孔零件的深孔加工，深孔长径比一般为5~10，特深孔长径比大雨20，个别卡达200
9 N( j7 z2 E- d* P 平端面中心孔钻床		, ~4 K* G' N8 i 左右两个主轴（动力头），各有一根铣轴和一根钻轴，工件夹持在料架中的V形块上，根据工件长度调整刀盘之间的距离。动力头先横向进给铣两端面后进入钻中心孔。对于直径较小的工件，两个动力头只需各有一根主轴，用刮端面刀具刮端面	最大工件直径50~730	3 e5 L: ]# c' T' R Q3 \& t 切削轴类端面并用中心钻加工中心孔。通于大批大量生产中轴类零件端部准备工序
& E" }" y! C$ Z6 S5 Q4 K5 B 卧式钻床		% T9 f* b# {; V. I% ?& d% y- A 主轴水平布置，主轴箱（或转塔头）或工作台可垂向移动，使加工点对准主轴中心	16，20，25，32，40，50	4 Q1 {; U3 D; F: I 用于箱体类零件侧面
