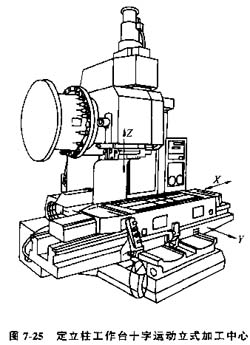

立式加工中心能完成铣、镗削、钻削、攻螺纹和用切削螺纹等工序。立式加工中心最少是三轴二联动,一般可实现三轴三联动。有的可进行五轴、六轴控制。立式加工中心立柱高度是有限的,对箱体类工件加工范围要减少,这是立式加工中心的缺点。但立式加工中心工件装夹、定位方便;刃具运动轨迹易观察,调试程序检查测量方便,可及时发现问题,进行停机处理或修改;冷却条件易建立,切削液能直接到达刀具和加工表面;三个坐标轴与笛卡儿坐标系吻合,感觉直观与图样视角一致,切屑易排除和掉落,避免划伤加工过的表面。与相应的卧式加工中心相比,结构简单,占地面积较小,价格较低。 类型及特点 立式加工中心主要可按立柱是否移动划分类型 (1)固定立柱型 1)十字工作台型(图7-25)布局与单柱立式坐标镗床或十字工作台型数控立式钻床类似,适应于高度尺寸较小的盖板类零件多工序加工。 7 U F, R+ Z5 I" Z7 O' C- A, W
4 ~( n1 j8 o9 ^2 R2 K. m

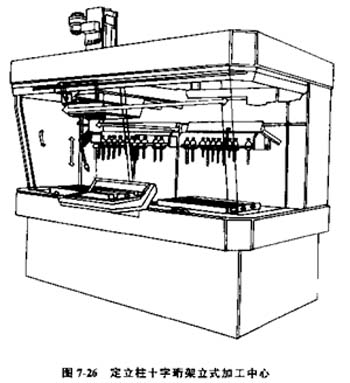

- o5 L% n+ y3 V3 n8 W2) 十字珩架型(图7-26)主轴箱在行车或珩架上作X、Y向运动,主轴滑枕作Z向运动。适用于高度尺寸较小的中小型零件的多工序加工。
