摇臂钻床

HEATS

    摇臂钻床的摇臂可绕立柱回转和升降，它与立式钻床的区别是主轴可方便地在水平面上调整位置，使刀具对准被加工孔轴心，而工件则固定不动。因此，对于加工大而重的工件上的孔带来很大的方便。

, @: |$ d$ H, }7 X5 f; G4 G& X/ I

                             摇臂钻床的类型及适用范围（见表9-4）

( \6 s) Y0 l( x) E) q7 \# ^5 a/ c$ c' f: B( M. x8 K2 X0 u1 j, x F! K4 _/ t3 ?4 ~4 N. z- v( c8 p6 R( Y P2 w* ?2 {5 j5 e6 q6 g+ p. O2 b& ~& B7 b s$ k+ D# j* w9 {4 ~: s) @3 R$ M, Z D& I! \+ e4 i1 I) o! C. \+ A: I3 X* s8 D1 T5 T& i- O2 L6 M& A0 [7 U+ o8 v) ?" V3 k6 ^; S: l) _% z- |; B$ U, @6 Z0 N% z+ x3 V# `( U. b9 B. R) n7 l# M( w1 R) |3 j* ^# E$ d1 P/ Z' h+ W* @- d; ~+ P4 Z [& p; U/ ]4 `4 m- x+ m- ?; @5 N- T( E) l' B' r# q+ ]! @) B8 T0 p# d5 a' H) p1 }! U6 } T& H2 L2 {* P- ]2 Y% R T) L- m9 S" q' p h: }6 L8 W- h& U- r0 d1 q+ i7 }4 ]* }9 [4 J& t) c4 X- x# N# e5 k2 E" N5 V5 u: C. Z! ]1 N+ T; j3 C+ P6 E6 r" d& n6 T# z# | N* [+ i

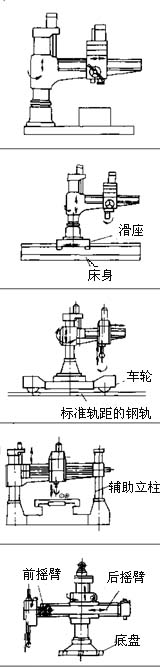

+ Z: i: W; p! @$ z 类型		" E2 C i, \/ E1 @/ P4 r( X v 简图	结构及性能特点	最大钻孔直径/mm	. ?6 v2 ]2 M# R 适用范围
普通型摇臂钻床	8 E& ]. _' ~) r' r3 z 通用型		3 j- s6 v) A5 l$ x( p 摇臂可绕立柱回转和升降，主轴箱在摇臂上作水平移动。外立柱用于安装摇臂，可绕内立柱回转，内立柱固定在底座上。外立住有圆形导轨、矩形导轨等形式。有标准型、加强型、轻型等结构	25~160	适用于各种零件上午钻孔、扩孔、铰孔、锪孔、攻螺纹等加工，在有工艺装备的条件下也可镗孔
	滑座摇臂钻床		具有床身，滑座可沿床身导轨移动，以扩大一个方向的行程	/ Q2 w# n4 V" a9 Q* ]1 t 40~125	适宜长型零件钻孔加工
	& C# c3 W3 T, K" N; z# w- y 车式摇臂钻床		底座带有车轮，可在轨道上移动，又称桥式摇臂钻床	40~100	适宜长、宽尺寸大的零件钻孔加工
	3 V8 A% u+ u' ~' B4 w 固定臂坐标镗钻床		* E) f4 B" \/ J5 [9 W m2 F 有辅助立柱，摇臂可沿立柱移动但不回转，具有精密坐标定位装置的工作台纵向移动，构成两个坐标方向的运动，可进行钻孔和镗削。	1 T7 ~! r" P @; n 40~63	适宜中等尺寸的孔距精度要求较高的且需镗削的零件孔加工
万向型摇臂钻床	无底座万向摇臂钻床		( g/ m% E, l* M. U& m j 前摇臂装有主轴箱和操纵机构，可在后摇臂前端绕两互相垂直的轴线转动（回转或倾斜）使主轴在空间任意方向都可进行钻削。底盘为法兰式，机床可吊运在工件周围或内部进行加工	! u, ^5 G+ k; `; [ 40~80	适宜大中型零件在不同方向的位置上的孔加工，可作为机床拼组加工用的设备

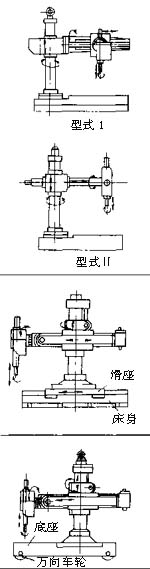

	底座万向摇臂钻床	0 U, ^4 e! D3 P	0 [2 {/ H4 H# X' N0 G& C I型（矩形导轨式）立柱笃定在底座上，摇臂在立柱上作升降和回转运动，主轴箱安置在摇臂滑板上，可水平移动并能转动。I型（圆形导轨式）立柱固定在底座上，摇臂在立柱上作升降和回转运动，并沿自身轴线水平移动及转动，主轴箱固定在摇臂端部	25~40	$ q$ I2 ]4 v, B2 j: Q3 f( X* p 适宜大中型零件上各部任意角度位置的钻孔、扩孔、铰孔、攻螺纹等加工，可将机床吊起移动
	滑座万向摇臂钻床		具有床身，滑座可沿床身导轨移动的万向摇臂钻床。可扩大一个特定方向的行程	3 f; D, q/ P; s* w 40~63	7 v. c# x- Q" b, l2 a 适宜长形零件多方向、多位置的孔加工
	移动万向摇臂钻床		底座带有万向车轮，在地面上可移动的万向摇臂钻床。立柱有矩形导轨、圆形导轨两种型式。机床也可吊起移动	* B( U* M, Q0 V8 Q' ]9 Z 25~40	适宜大中型零件上各部任意角度位置的孔加工
