    钻床是一种孔加工机床，既可用于加工简单零件上的孔，也可用于加工外形复杂、没有对称回转轴线工件上的单个或一系列圆柱孔，如盖板、箱体、机架等零件上的各种用途的孔。钻床一般用于加工尺寸较小、精度要求不太高的孔，在钻床上可以完成钻孔、扩孔、铰孔、锪孔、功螺纹等加工，通常，钻头旋转为主运动，钻头轴向移动为进给运动，钻床的主参数上最大钻孔直径。

; c, \' `; d' y

                                  钻床的类型及适用范围（见表9-1）

3 y# M3 O/ ^6 q0 N5 n9 Q K! U1 j% _0 G& P+ ~$ }0 S. {; q1 i3 q- O& f7 d- {( l+ P0 ~6 W: M$ u2 [7 o5 L. l, K, i4 M& a7 [- n* i5 k6 |/ y( J- t/ s, T2 ~3 W, b0 U: n0 ]- Y( i. U) W; A" E# X0 d; ~8 W( _% T$ U2 v* h- k6 `7 {9 i2 H( e# n) r0 p/ a5 u. b5 m/ ]/ l3 ~8 A. X; D) _$ z r& s4 X& y A& r! G! h& h6 b) e) }8 s/ X, J2 T0 [$ x3 y7 n9 ~' s) {/ x) [# M' h9 {' P# v- m1 w- ^) X7 |2 A/ B. e, i* G: P/ l2 d% O1 X! @8 q" q. m4 H' F7 E& [. [8 F% U3 A3 L# F# M! D% {( ]# Y/ k% I! U1 P7 x' Q! a& {3 |8 \/ W; k. X+ ?3 ]' {1 v9 s1 v# V }8 f z4 U" L/ F3 w8 q/ T: c0 d2 a+ `% v; A @7 L# u& V- T5 i/ L; H. I f4 }9 K1 x- P$ D6 p) |$ z* r$ Z- `4 w

类型	h% E3 S% Z: C: X% V! [2 l 简图	结构及性能特点	% g4 x- N$ d0 A8 ]* t( _/ e' l5 n 最大钻孔直径/mm	' }" f7 D" `" y' ` 适用范围

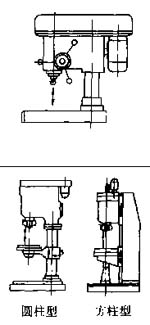

台式钻床	8 u, E) U/ q7 ^& c% p/ O& _	2 i1 z2 T, c4 v& u- J1 p 主轴垂直不止的小型钻床，可安放在作业台上。主轴旋转轴线固定，移动工件使加工点对准主轴轴线，主轴在主箱内作轴向移动和转动。主轴箱固定在立柱上端或在立柱上能作转动及上、下移动以调整其位置，还可增加能绕立柱转动及上、下移动的工作台。	8 G' \, d0 O, G' `2 P; U5 L% d 3，6，12，16，20，25	" |9 h& e- y3 }9 \7 F 主要适用于一般机械制造业，在单件、成批生产中或维修工作中对小型零件进行纂孔加工
$ F3 _$ C4 p9 y1 J 立式钻床		主轴旋转中心固定，移动工件使加工点对准主轴中心。主轴箱和工作台安装在立柱上，主轴垂直布置。立柱有圆柱、方柱。主轴可机动进给。	8 t/ A( n7 d# B 26，20，25，32，40，50，63，80	主要适用于机械制造和维修部门中的单件、小批生产，对中小型零件进行钻孔、扩孔、铰孔、锪孔及攻螺纹等加工

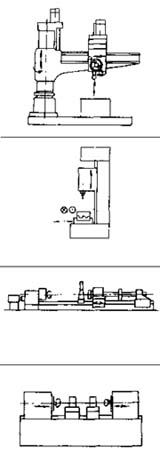

) V# F* o0 R0 B% n$ h5 M& B3 x# t 摇臂钻床		( v& u, R. N3 F# q4 \ 摇臂可绕立柱回转和升降，通常主轴箱在摇臂上作水平移动。以及作标形式调整主轴与工件间的相对位置，工件可安装于工作台或底座上，工件重量一般不受限制。主轴在主轴箱内作旋转运动和轴向移动	, e- [0 O' r+ j+ ~, @9 { 25，32，40，50，63，80，125，160	" Q, f) k+ S" \) K+ Q7 a5 Q 适用于各种零件的钻孔、扩孔、铰孔、锪孔及攻螺纹等加工，在配备工艺装备的条件下也可镗孔
& G m y! I& p. M5 y d# N 铣钻床		工作台可纵、横向移动，钻轴垂直布置，以钻削为主并能进行铣削，一般为台式铣钻床，也有十字工作台立式铣钻床和卧式铣钻床	6，12，16，20，25，40	6 g( k" x; A6 J, q( J1 S 适用于单件、小批生产中对中小型零件进行钻削和铣削
深孔钻床		具有特殊设计的主轴，卧式布局。通常为工件旋转，用特制的深孔钻头钻削深孔，可完成深孔工件的钻、扩、铰、套料等加工	钻孔直径范围3~20的最大钻孔深度250~1000	% y" o' d8 z3 l2 z8 F3 \& R5 h 带深孔零件的深孔加工，深孔长径比一般为5~10，特深孔长径比大雨20，个别卡达200
平端面中心孔钻床		8 c4 r0 U. j7 ^1 h4 j4 I- | 左右两个主轴（动力头），各有一根铣轴和一根钻轴，工件夹持在料架中的V形块上，根据工件长度调整刀盘之间的距离。动力头先横向进给铣两端面后进入钻中心孔。对于直径较小的工件，两个动力头只需各有一根主轴，用刮端面刀具刮端面	) g- z0 a* s& [9 J5 c, ^* }6 } 最大工件直径50~730	切削轴类端面并用中心钻加工中心孔。通于大批大量生产中轴类零件端部准备工序
卧式钻床		主轴水平布置，主轴箱（或转塔头）或工作台可垂向移动，使加工点对准主轴中心	16，20，25，32，40，50	用于箱体类零件侧面
